Расшифровка обозначения

Насос ЦНД 100/290.270-75/2-400
ЦНД - центробежный насос двустороннего входа;
100 - номинальный диаметр напорного патрубка, мм;
290 - номинальный диаметр рабочего колеса, мм;
270 - фактический диаметр рабочего колеса, мм;
75 - номинальная мощность электродвигателя, кВт;
2 - число полюсов электродвигателя;
4 - вариант исполнения (4 – горизонтальный, на плите с соединительной муфтой);
0 - комплектация шкафом управления (0 - без шкафа управления);
0 - способ защиты двигателя (0-Без защиты).;

Параметры рабочей точки

Производительность, Q	140 м³/ч
Напор, Н	100 м
Потребляемая мощность в рабочей точке, Nпотр	60 кВт
КПД агрегата, η	68%

Характеристики насоса

Условный диаметр напорного патрубка, Ду, мм	100
Тип рабочего колеса	многоканальное
Фактический диаметр рабочего колеса, мм	270
Максимальный размер перекачиваемых частиц, мм	0,2
Тип уплотнения вала	сальниковое/торцовое
Материал вращающейся части и неподвижного кольца торцового уплотнения	карбид кремния
Материал рабочего колеса	СЧ25/нерж.сталь
Материал корпуса спирального	СЧ25/нерж.сталь

Параметры электродвигателя

Номинальная мощность, кВт	75
Напряжение, В	380
Частота тока, Гц	50
Число полюсов	2
Частота вращения, об/мин	3000
Класс нагревостойкости	F
Степень защиты электродвигателя	IP 54
Встроенные защиты двигателя	нет
Исполнение шкафа защиты, поставляемого в комплекте с насосом	без шкафа защиты и управления

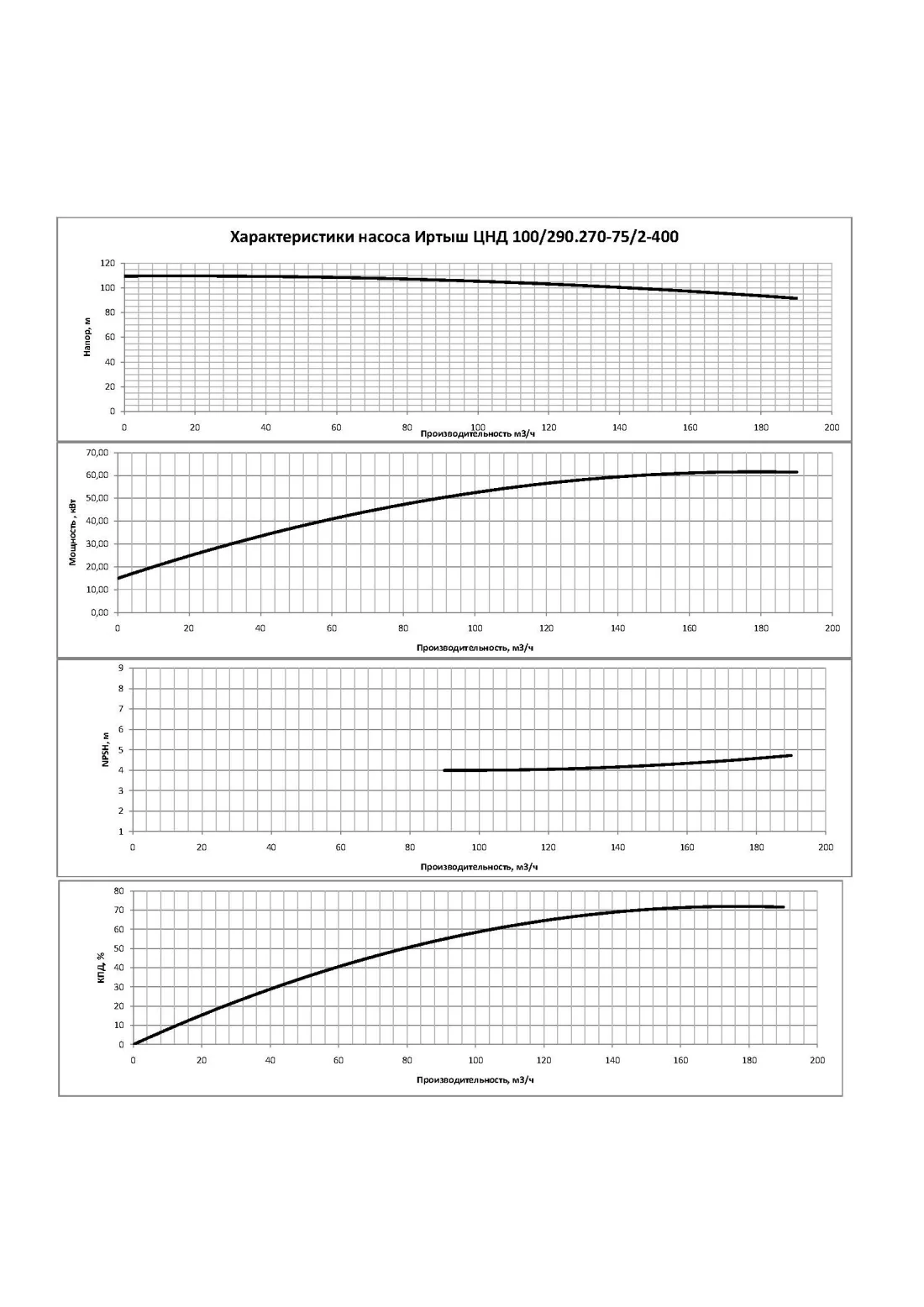

График характеристик

График характеристик насоса - мощность, производительность, кпд

Ресурсы

Средняя наработка на отказ	не менее 9000 часов
Средний ресурс до главного техобслуживания	не менее 20000 часов
Средний срок службы	не менее 20 лет
Масса насосного агрегата без шкафа управления	кг

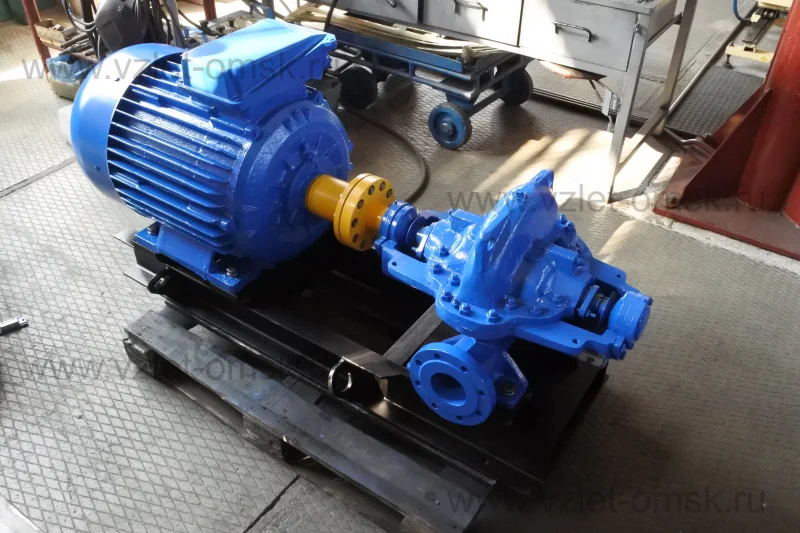

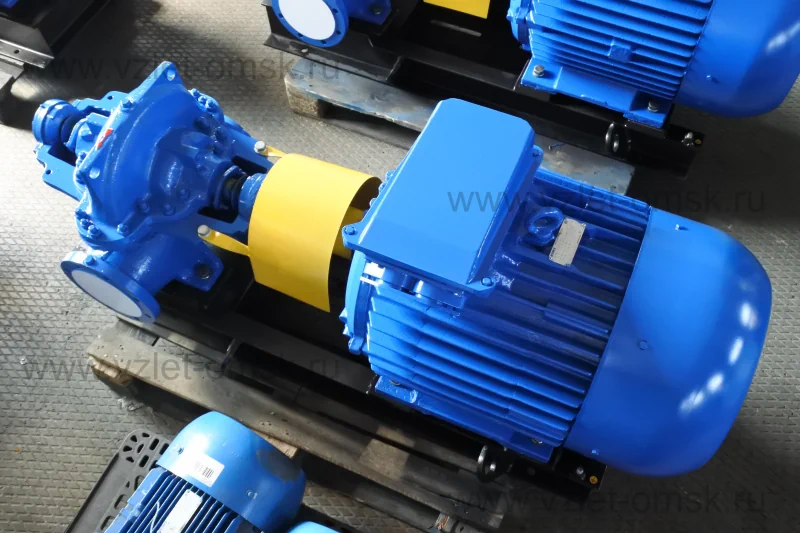

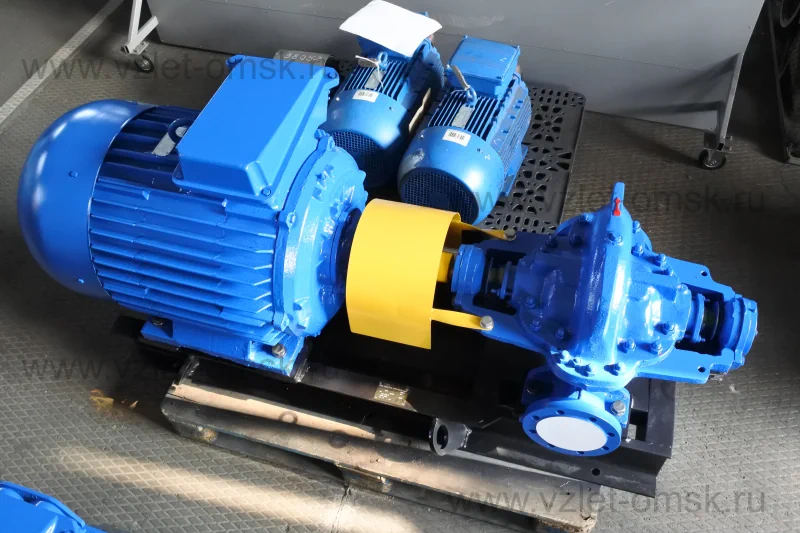

Наружный насос Иртыш ЦНД 100/290.270-75/2-400
