Насос наружный серии Иртыш ЦНД 300/540.540-630/4-400 - Описание
- Характеристики
- Видео
- Документация
Расшифровка обозначения
Насос Иртыш ЦНД 300/540.540-630/4-400
ЦНД - центробежный насос двустороннего входа;
300 - номинальный диаметр выходного патрубка;
540 - номинальный диаметр рабочего колеса;
540 - фактический диаметр рабочего колеса;
630 - номинальная мощность эл. двигателя, кВт;
4 - количество полюсов эл. двигателя;
4 - вариант исполнения (4 – горизонтальный, на плите с соединительной муфтой);
0 - комплектация шкафом управления (0-Без шкафа управления);
0 - способ защиты двигателя (0-Без защиты).
Шкаф защиты и управления
НАСОС НЕ УКОМПЛЕКТОВАН ШКАФОМ
Параметры рабочей точки
|
Производительность, Q |
1600 м³/ч |
|
Напор, Н |
90 м |
|
Потребляемая мощность в рабочей точке, Nпотр |
485 кВт |
|
КПД агрегата, η |
80% |
|
NPSHr |
7 м |
Характеристики насоса
|
Условный диаметр напорного патрубка, Ду, мм |
300 |
|
Условный диаметр всасывающего патрубка, Ду, мм |
350 |
|
Тип рабочего колеса |
многоканальное |
|
Максимальный размер перекачиваемых частиц, мм |
0,2 |
|
Тип уплотнения вала |
сальниковое/торцовое |
|
Материал рабочего колеса |
СЧ25/нерж.сталь |
|
Материал корпуса спирального |
СЧ25/нерж.сталь |
|
Материал вала насоса |
Сталь 40Х |
Параметры электродвигателя
|
Номинальная мощность, кВт |
630 |
|
Напряжение, В |
660/6000/10000 |
|
Частота тока, Гц |
50 |
|
Число полюсов |
4 |
|
Частота вращения, об/мин |
1500 |
|
Класс нагревостойкости |
F |
|
Степень защиты электродвигателя |
IP 54 |
|
Встроенные защиты двигателя |
нет |
|
Исполнение шкафа защиты, поставляемого в комплекте с насосом |
без шкафа защиты и управления |

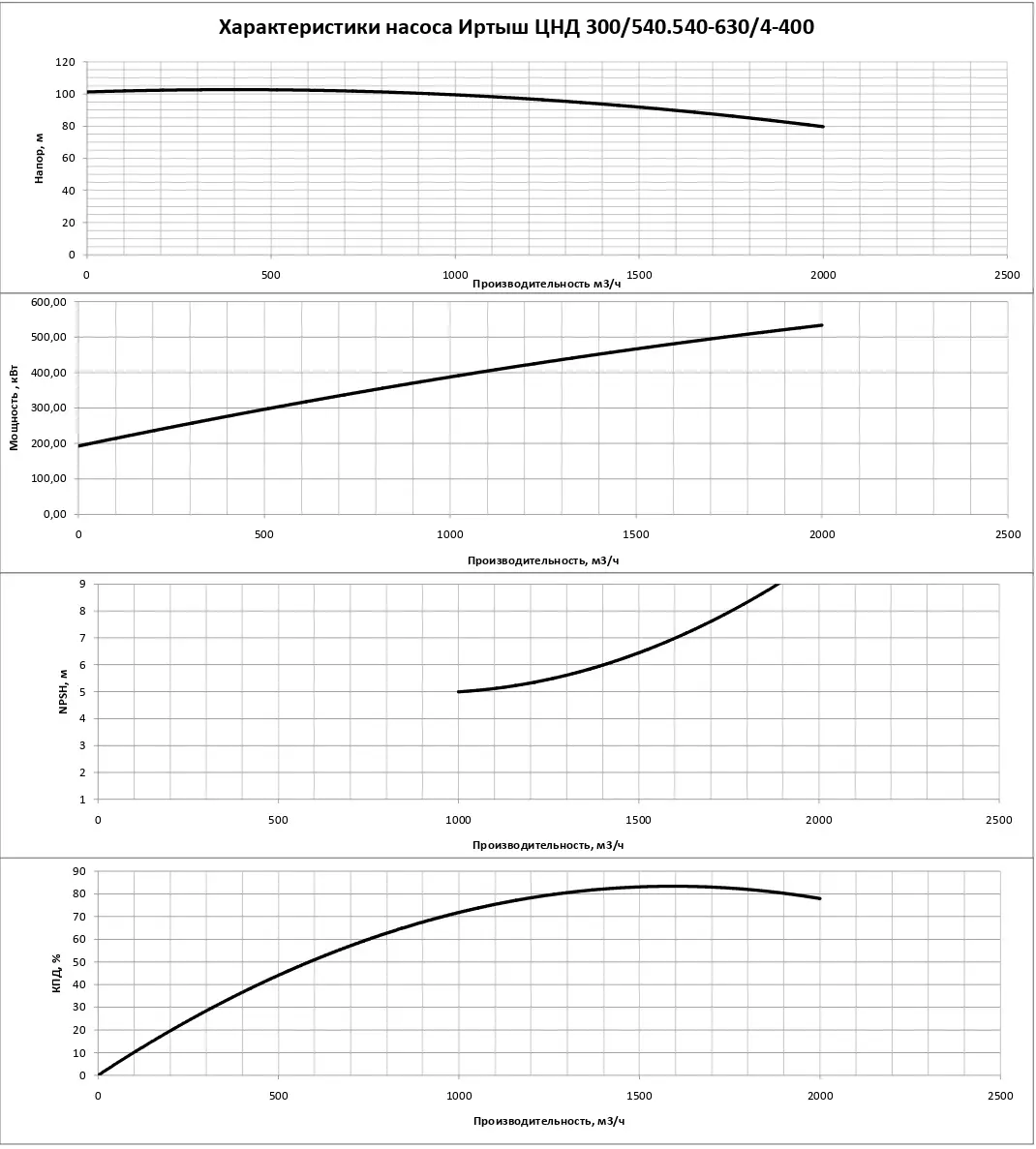

График характеристик
Ресурсы
|
Средняя наработка на отказ, часов, не менее |
9000 |
|
Средний ресурс до главного техобслуживания, часов, не менее |
20000 |
|
Средний срок службы, лет, не менее |
20 |
