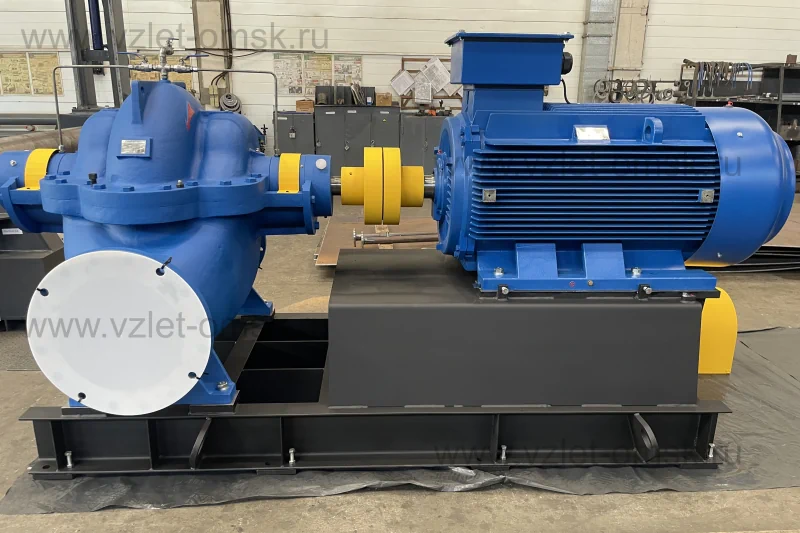

Насос наружный серии Иртыш ЦНДК 350/520.480-400/4-401
- Описание
- Характеристики
- Видео
- Документация
Расшифровка обозначения
Насос ЦНДК 350/520.480-400/4-401
ЦНД - погружной электродвигатель без принудительного охлаждения;
К - исполнение из нержавеющей стали;
350 - номинальный диаметр напорного патрубка, мм;
520 - номинальный диаметр рабочего колеса, мм;
480 - фактический диаметр рабочего колеса, мм;
400 - номинальная мощность электродвигателя, кВт;
4 - число полюсов электродвигателя;
4 - вариант исполнения (4 – горизонтальный, на плите с соединительной муфтой);
0 - комплектация шкафом управления (0 - без шкафа управления);
1 - датчики контроля температуры в обмотках статора и подшипниках электродвигателя;
Шкаф защиты и управления
НАСОС НЕ УКОМПЛЕКТОВАН ШКАФОМ ЗАЩИТЫ СЕРИИ ИРТЫШ!!!
В случае применения насоса без шкафа защиты или с каким - либо шкафом защиты (управления) не обеспечивающим защиту насоса в полном объёме предприятие не несет гарантийных обязательств за выход насосов из рабочего состояния по причине нереализованных защит, предусмотренных шкафами защиты (управления) Иртыш.

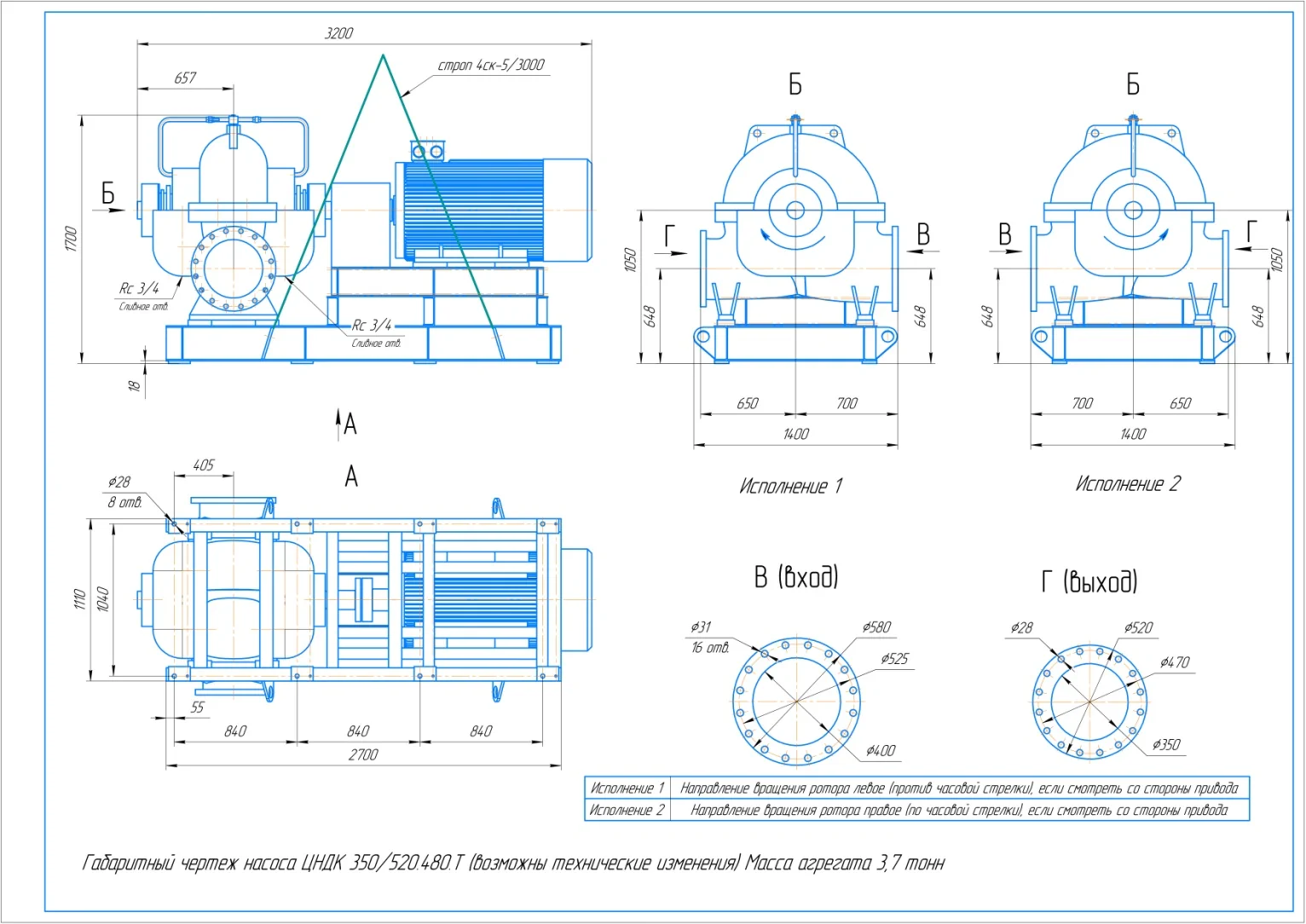

Габаритные размеры
Параметры рабочей точки
|
Производительность, Q |
1500 м³/ч |
|
Напор, Н |
60 м |
|
Потребляемая мощность в рабочей точке, Nпотр |
365 кВт |
|
КПД агрегата, η |
% |
Характеристики насоса
|
Условный диаметр напорного патрубка, Ду, мм |
350 |
|
Тип рабочего колеса |
многоканальное |
|
Фактический диаметр рабочего колеса, мм |
480 |
|
Максимальный размер перекачиваемых частиц, мм |
0,2 |
|
Тип уплотнения вала |
торцовое |
|
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
|
Материал рабочего колеса |
Сталь 20Х13 (коррозионностойкая сталь) |
|
Материал корпуса спирального |
Сталь 20Х13 (коррозионностойкая сталь) |
Параметры электродвигателя
|
Номинальная мощность, кВт |
400 |
|
Напряжение, В |
380/660 |
|
Частота тока, Гц |
50 |
|
Число полюсов |
4 |
|
Частота вращения, об/мин |
1500 |
|
Исполнение шкафа защиты, поставляемого в комплекте с насосом |
без шкафа защиты и управления |

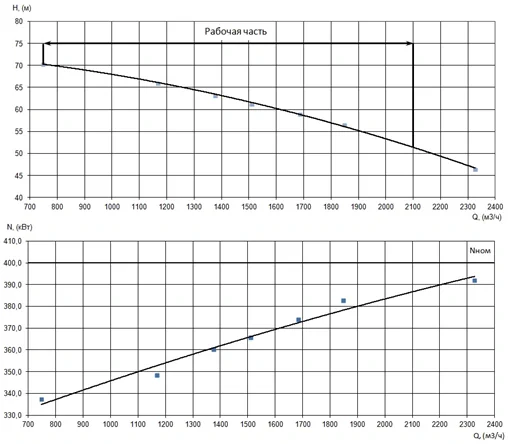

График характеристик
Ресурсы
|
Средняя наработка на отказ |
не менее 9000 часов |
|
Средний ресурс до главного техобслуживания |
не менее 20000 часов |
|
Средний срок службы |
не менее 20 лет |
|
Масса насосного агрегата без шкафа управления |
3700 кг |
