Насос Иртыш ЦНК ЦНК 40/200.178-7,5/2-400 - Описание
- Характеристики
- Видео
Расшифровка маркировки ЦНК 40/200.178-7,5/2-400
Насос ЦНК 40/200.178-7,5/2-400
Ц - центробежный;
Н - насос;
К - консольный;
40 - номинальный диаметр напорного патрубка, мм;
200 - номинальный диаметр рабочего колеса, мм;
178 - фактический диаметр рабочего колеса, мм;
7,5 - номинальная мощность электродвигателя, кВт;
2 - число полюсов электродвигателя;
4 - горизонтальный, на плите с соединительной муфтой;
0 - без шкафа защиты и управления;
0 - без защиты.

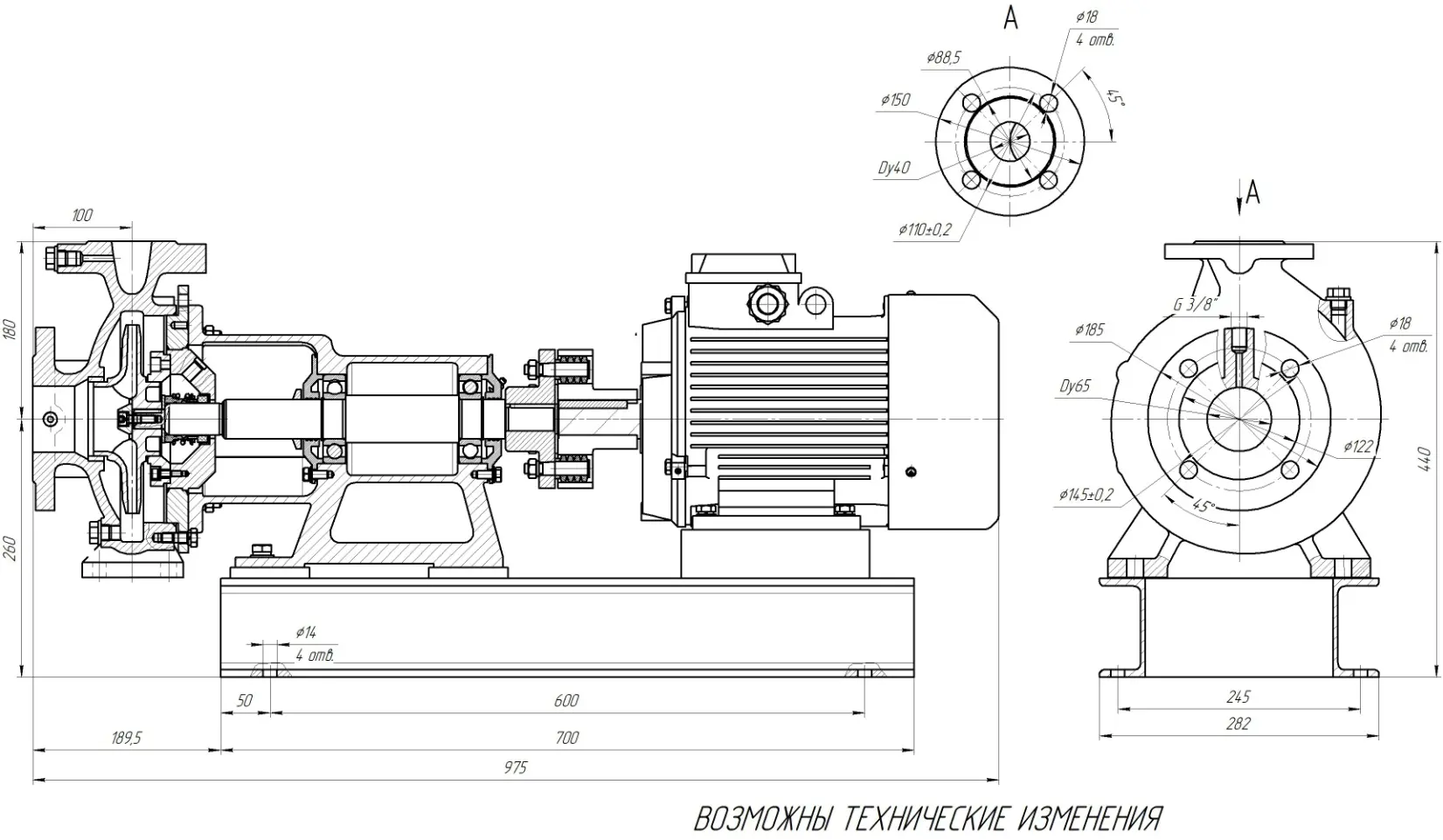

Габаритные размеры
Параметры рабочей точки
|
Производительность, Q |
27 |
м³/ч |
|
Напор, Н |
40 |
м |
|
Потребляемая мощность в рабочей точке, Nпотр |
5 |
кВт |
|
КПД агрегата, η |
51 |
% |
Характеристики насоса
|
Вариант монтажа насоса |
горизонтальный, на плите с соединительной муфтой; |
|
Условный диаметр напорного патрубка, Ду, мм |
40 |
|
Условный диаметр всасывающего патрубка, Ду, мм |
65 |
|
Тип рабочего колеса |
многоканальное |
|
Максимальный размер перекачиваемых частиц, мм |
2 |
|
Тип уплотнения вала |
торцовое |
|
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
|
Материал рабочего колеса |
чугун СЧ20 |
|
Материал корпуса спирального |
чугун СЧ20 |
Параметры электродвигателя
|
Номинальная мощность, кВт |
7,5 |
|
Напряжение, В |
380 |
|
Частота тока, Гц |
50 |
|
Номинальный ток, А |
15,4 |
|
Число полюсов |
2 |
|
Частота вращения, об/мин |
2910 |
|
Сos φ |
0,85 |
|
КПД эл. двигателя |
87 |
|
Соединение обмоток по схеме |
звезда |
|
Класс нагревостойкости |
F |
|
Класс энергоэффективности |
ie1 |
|
Степень защиты электродвигателя |
IP 54 |
|
Исполнение шкафа защиты, поставляемого в комплекте с насосом |
без шкафа защиты и управления |
Ресурсы
|
Средняя наработка на отказ, часов, не менее |
7000 |
|
Средний ресурс до главного техобслуживания, часов, не менее |
20000 |
|
Средний срок службы, лет, не менее |
20 |
|
Расчетная масса, кг. |
140 |
Перечень необходимых защит при эксплуатации электронасосов серии «Иртыш»
Для обеспечения длительной безаварийной работы каждого насоса «Иртыш» необходимо реализовать нижеперечисленный перечень защит и функций управления:
- защиты по встроенным датчикам в насосе. Наличие и тип датчиков зависит от комплектации насоса (информация предоставляется заводом изготовителем по запросу);
- наличие в шкафу управления автоматического выключателя защиты электродвигателя, подобранного в соответствии с номинальным током двигателя;
- тепловую защиту двигателя;
- контроль порядка чередования фаз;
- контроль повышенного или пониженного напряжения на каждой фазе;
- контроль перегрузки по току;
- контроль перекоса тока по фазам;
- контроль отсутствия одной или более фаз питания;
- контроль сопротивления изоляции обмоток статора относительно корпуса насоса;
- защита от «сухого» хода.
Для работы электронасоса мощностью свыше 3кВт в автоматическом режиме необходимо обеспечить условия для плавного запуска и останова электродвигателя насоса при помощи устройств плавного пуска или частотного преобразователя для электронасоса, предназначенного под частотное регулирование.
Для выполнения пусконаладочных работ необходимо реализовать режим ручного управления насосами и другим оборудованием. Шкаф должен иметь органы управления режимами работы оборудования, кнопки «Пуск», «Стоп» и световую индикацию как минимум «Сеть», «Насос в работе», «Авария насоса».
Заказчик ознакомлен с перечнем обязательных защит и несет ответственность за выход насосов из работоспособного состояния по причине нереализованных защит, предусмотренных шкафами управления серии «Иртыш».
Для долгосрочной работы насосов серии «Иртыш» рекомендуется приобретение шкафов управления серии «Иртыш» и выполнение пусконаладочных работ специалистами ОДО «Предприятие «Взлет».
