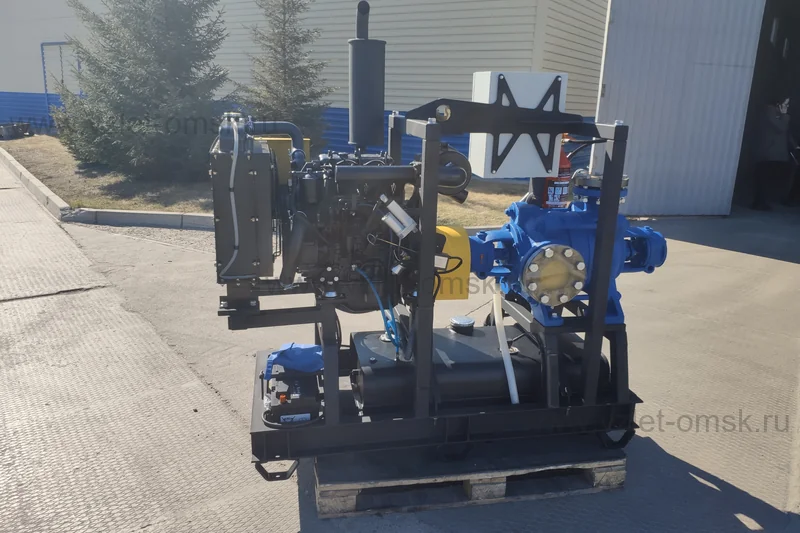

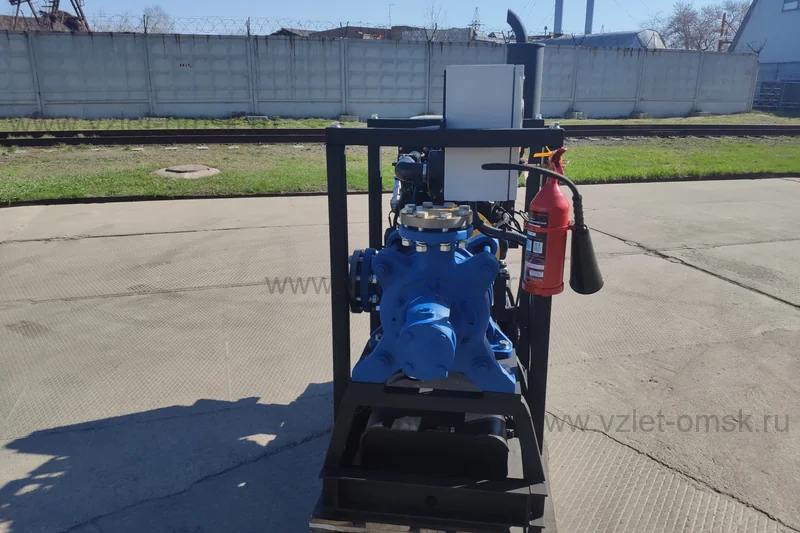

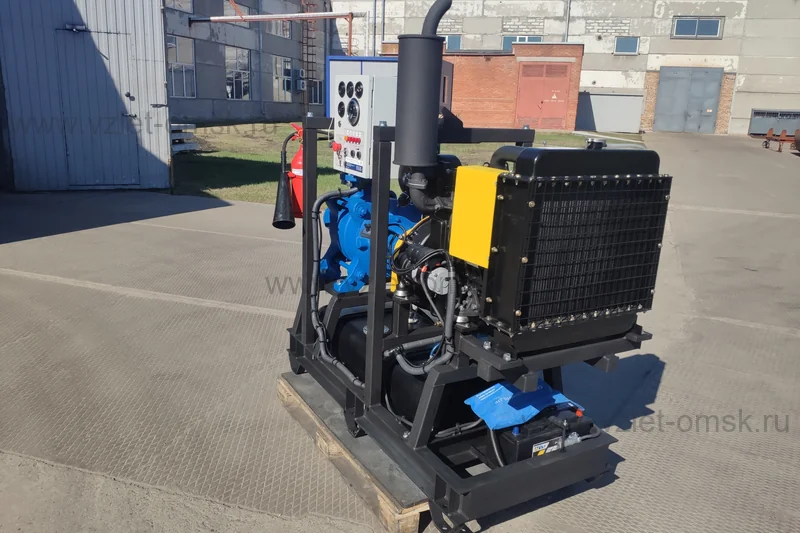

Дизельный насосный агрегат 45_60.ЦНС.385.18_2300
- Описание
- Характеристики
- Видео
- Малые габариты и вес агрегата упрощают размещение, транспортировку и монтаж ДНА на объекте.
- Грузоподъемная ручка позволяет удобно перемещать агрегат при погрузочно-разгрузочных работах.
- Крепление к полу по 6 отверстиям обеспечивает надежную фиксацию агрегата при эксплуатации.
- Точное регулирование оборотов двигателя помогает подобрать оптимальный режим работы под требуемые параметры подачи и напора.
- Ответные фланцы насоса поставляются в комплекте с метизами, что упрощает подключение агрегата к трубопроводу.
- Объем топливного бака рассчитан примерно на 15 часов непрерывной работы, что снижает необходимость частой дозаправки.
- Антикоррозийное покрытие металлических частей повышает стойкость агрегата к внешним воздействиям и продлевает срок службы.
НАЗНАЧЕНИЕ ИЗДЕЛИЯ
Агрегат серии Иртыш ДНА 45/60.ЦНС.385.18/2300 предназначен для перекачивания воды с температурой не более 105°С (378 К), имеющей водородный показатель pH 7–8,5, с массовой долей механических примесей не более 0,1% и размером твердых частиц не более 0,1 мм, микротвердостью не более 1,47 ГПа.
Максимальное допустимое давление на входе в насос — не более 0,3 МПа (3 кгс/см²).
Агрегаты относятся к изделиям вида 1 (восстанавливаемые) по ГОСТ 27.003-2016.
Условное обозначение дизельного насосного агрегата:
| Иртыш | ДНА | 45 | / | 60 | . | ЦНС | . | 385 | . | 18 | / | 2300 |
| 1 | 2 | 3 | / | 4 | . | 5 | . | 6 | . | 7 | / | 8 |
1 – Серия – Иртыш;
2 – Тип агрегата: ДНА – дизельный насосный агрегат;
3 – Номинальный расход агрегата - м³/ч;
4 – Номинальный напор агрегата – м;
5 – Насос центробежный секционный;
6 – Марка установленного двигателя;
7 – Полезная мощность двигателя;
8 – Номинальная частота вращения вала двигателя.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные параметры дизельного насосного агрегата
| Наименование | Марка / Значение |
|---|---|
| Дизельный насосный агрегат | ДНА 45/60.ЦНС.385.18/2300 |
| Марка двигателя | YD385 |
| Марка насоса | ЦНСГ 60-99с1 |
| Подача, м³/ч | 45 |
| Напор, м | 60 |
| Частота вращения вала двигателя, с⁻¹ (об/мин) | 38,33 (2300) |
| Масса агрегата (без топлива), кг, не более | 710 |
| Габаритные размеры агрегата, мм (ДхШхВ) | 1805х700х1520 |
| Допускаемый кавитационный запас, не более, м | 4,5 |
| Ёмкость топливного бака, л | 100 |
КОМПЛЕКТНОСТЬ
В комплект поставки дизельного насосного агрегата входит:
- Дизельный насосный агрегат.
- Руководство по эксплуатации (паспорт) на дизельный насосный агрегат.
- Руководство по эксплуатации и гарантийный талон на дизель Yangdong YD385.
- Паспорт/руководство по эксплуатации на насос.
- Инструкция по эксплуатации на высокоэластичную муфту с резинометаллическим торообразным упругим элементом ВМ-3.
- Огнетушитель и технический паспорт.
- Паспорт – Линейный актуатор серии ЛА.
- ЗИП согласно документации на дизель Yangdong YD385.
Примечание: Комплект поставки может корректироваться по дополнительному договору.

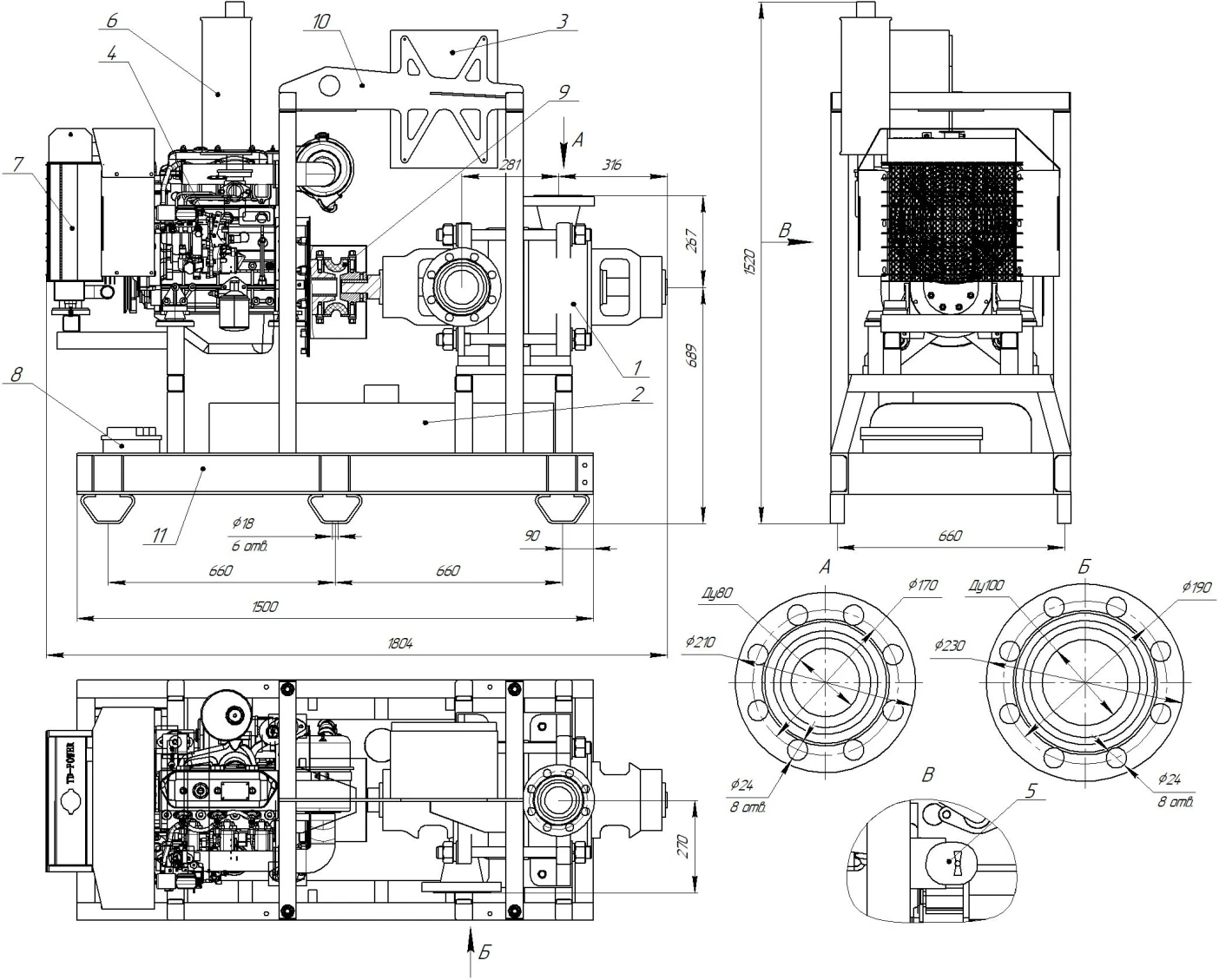

Габаритно-присоединительный чертеж агрегата ДНА 45/60.ЦНС.385.18/2300
1. Насос центробежный секционный; 2. Топливный бак; 3. Шкаф управления; 4. Дизельный двигатель; 5. Выключатель массы; 6. Система выпуска отработавших газов с глушителем выхлопа; 7. Радиатор; 8. АКБ; 9. Муфта; 10. Грузоподъемная ручка; 11. Рама.

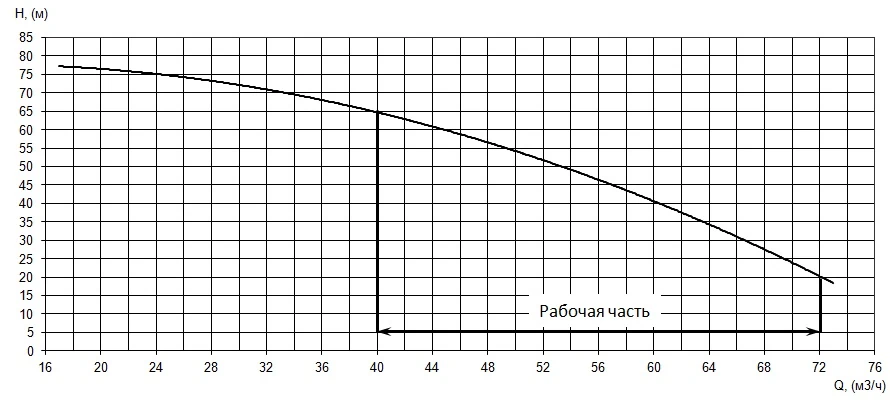

Рабочие характеристики насоса (агрегата) ДНА 45/60.ЦНС.385.18/2300
Параметры приведены при частоте вращения вала дизеля 2364 об/мин.
