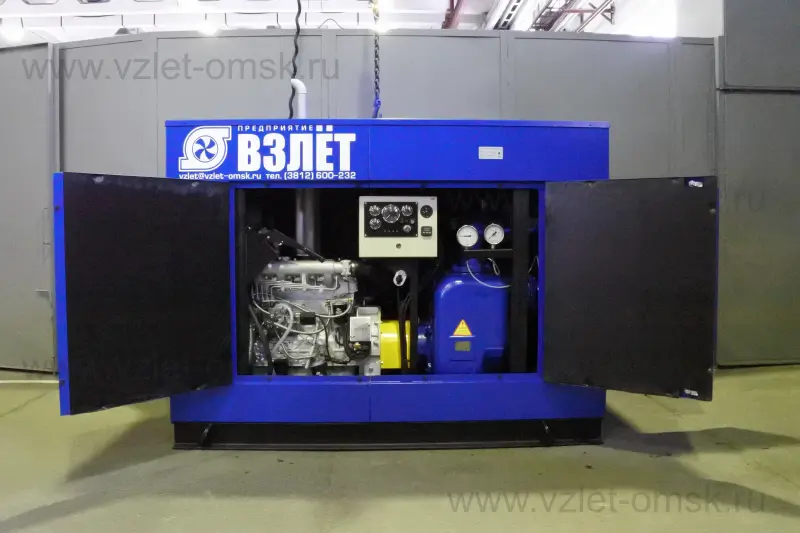

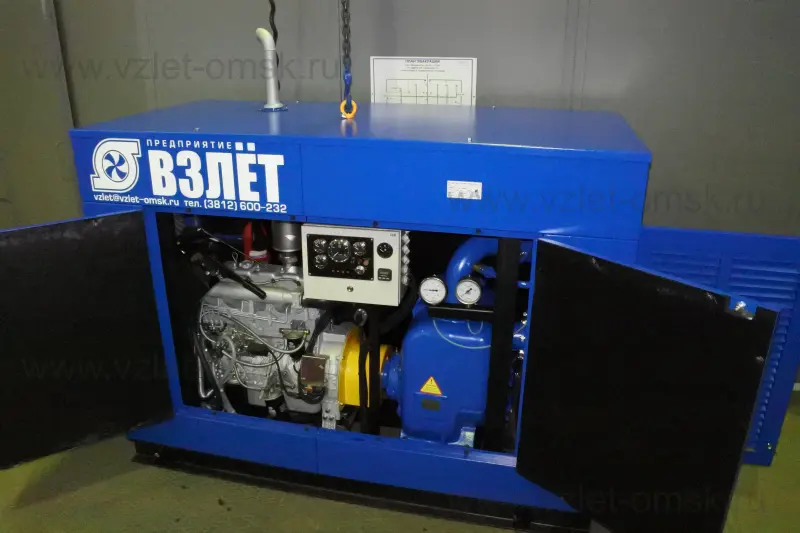

НАЗНАЧЕНИЕ ИЗДЕЛИЯ

Дизельные насосные агрегаты типа ДНА (агрегаты) предназначены для перекачивания бытовых и промышленных загрязнённых жидкостей (фекальных, сточных вод, промышленных стоков), с водородным показателем рН=6,0…9,0 плотностью до 1100 кг/м³, температурой до 40°С, с содержанием различных неабразивных взвешенных частиц максимальным размером до 28мм, концентрацией до 2% по массе, абразивных взвешенных частиц не более 1% по объёму, размером до 5 мм и микротвердостью не более 9000 МПа.

Применяются при строительстве промышленных, жилых сооружений с целью осушения котлованов, траншей, теплотрасс, для откачки фекальных жидкостей, сточных вод, промышленных отходов из колодцев и выгребных ям.

Агрегаты относятся к изделиям вида 1 (восстанавливаемые) по ГОСТ 27.003-2016.

Условное обозначение дизельного насосного агрегата при заказе, переписке и в технической документации должно быть:

• 1 – Серия – Иртыш;
• 2 – Тип агрегата: ДНА – дизельный насосный агрегат;
• 3 – Номинальный расход агрегата - м3/ч;
• 4 – Номинальный напор агрегата - м;
• 5 – Тип установленного насоса:
  • К – насос для чистой воды горизонтальный, консольный с опорой на корпусе;
  • СМ – насос для сточных вод;
  • Д – насос двустороннего входа;
  • ЦНС – насос многосекционный;
  • НС – насос самовсасывающий (1, 2, 3 и т.д. – одно-, двух-, трёх- и т.д. канальное закрытое рабочее колесо;
• 6 – Марка установленного двигателя;
• 7 – Полезная мощность двигателя;
• 8 – Номинальная частота вращения вала двигателя;
• 9 – Вариант исполнения:
  • Н – навес;
  • К – капот;
  • К1 – капот на двигатель;
  • Б – блок бокс;
  • Б - 01 – блок бокс антивандальный;
  • без обозначения – стандартное исполнение.
• 10 – Вид заполнения насоса и всасывающей линии:
  • Г – газоструйный аппарат;
  • Р – ручной насос;
  • М – мотопомпа;
  • В – вакуумный эл. насос;
  • без обозначения – стандартное исполнение.
• 11 – Запорная арматура на нагнетательном патрубке:
  • 1 – обратный клапан, ручной затвор;
  • 11 – ручной затвор;
  • без обозначения – стандартное исполнение.
• 12 – Всасывающая линия в сборе:
  • 4 – обратный клапан, фильтр, поплавок, рукав 4 м;
  • 6 – обратный клапан, фильтр, поплавок, рукав 6 м;
  • 10 – обратный клапан, фильтр, поплавок, рукав 10 м;
  • без обозначения – стандартное исполнение.
• 13 – Степень мобильности ДНА:
  • П – прицеп;
  • П - 01 – прицеп с тентом;
  • С – сани волокуши;
  • без обозначения – стандартное исполнение на раме.
• 14 – Исполнение пульта управления:
  • А – автоматический запуск, останов;
  • без обозначения – ручной запуск, останов.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные параметры дизельного насосного агрегата

СОСТАВ ИЗДЕЛИЯ

В комплект поставки дизельного насосного агрегата входит:

1. Дизельный насосный агрегат;
2. Рукав (по дополнительному договору);
3. Фильтр (по дополнительному договору);
4. Руководство по эксплуатации (паспорт) на насос;
5. Руководство по эксплуатации (паспорт) на дизельный насосный агрегат;
6. Руководство по эксплуатации (паспорт) на привод дизельный;
7. Руководство по эксплуатации (паспорт) на предпусковой подогреватель;
8. Запасные части к двигателю.*

* Условия поставки двигателя поставщиком

Примечание - Комплект поставки может корректироваться по требованию заказчика.

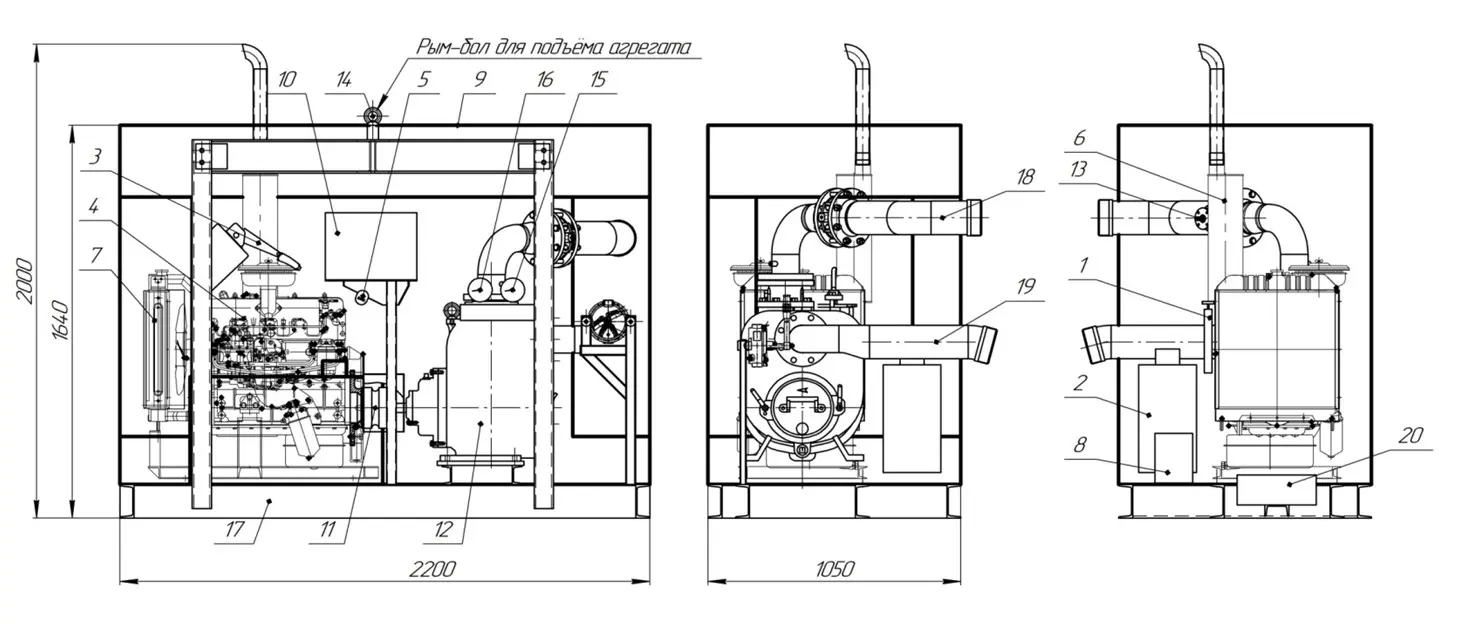

Схема строповки и габаритно-присоединительный чертеж агрегата ДНА 100/57.НС2.4100.40/2350.K.11.6

1. Насос для откачки масла; 2. Топливный бак; 3. Рукоятка регулятора оборотов; 4. Дизельный двигатель; 5. Выключатель массы; 6. Система выпуска отработавших газов с глушителем выхлопа; 7. Радиатор; 8. АКБ; 9. Капот; 10. Пульт управления; 11. Муфта; 12. Самовсасывающий насос; 13. Затвор; 14. Грузовая проушина; 15. Манометр; 16. Мановакуумметр; 17. Рама. 18. Напорная магистраль; 19. Всасывающая магистраль; 20. Предпусковой подогреватель.

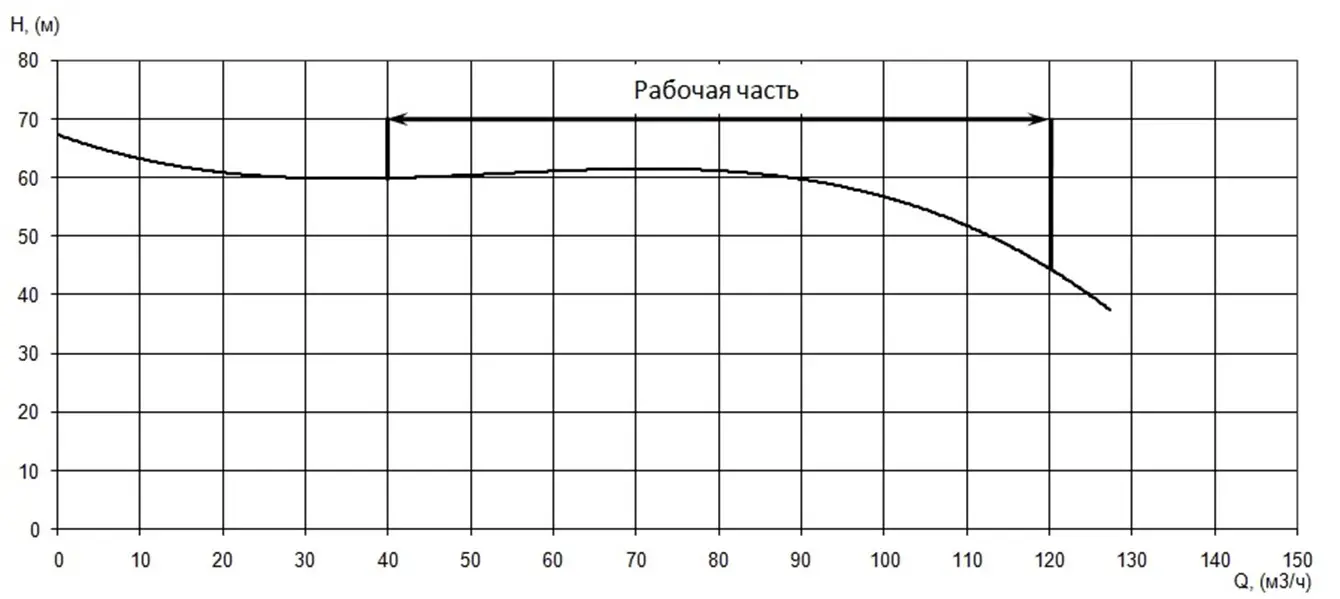

Рабочие характеристики насоса (агрегата) ДНА 100/57.НС2.4100.40/2350.K.11.6

Параметры приведены при частоте вращения вала дизеля 2350 об/мин.
