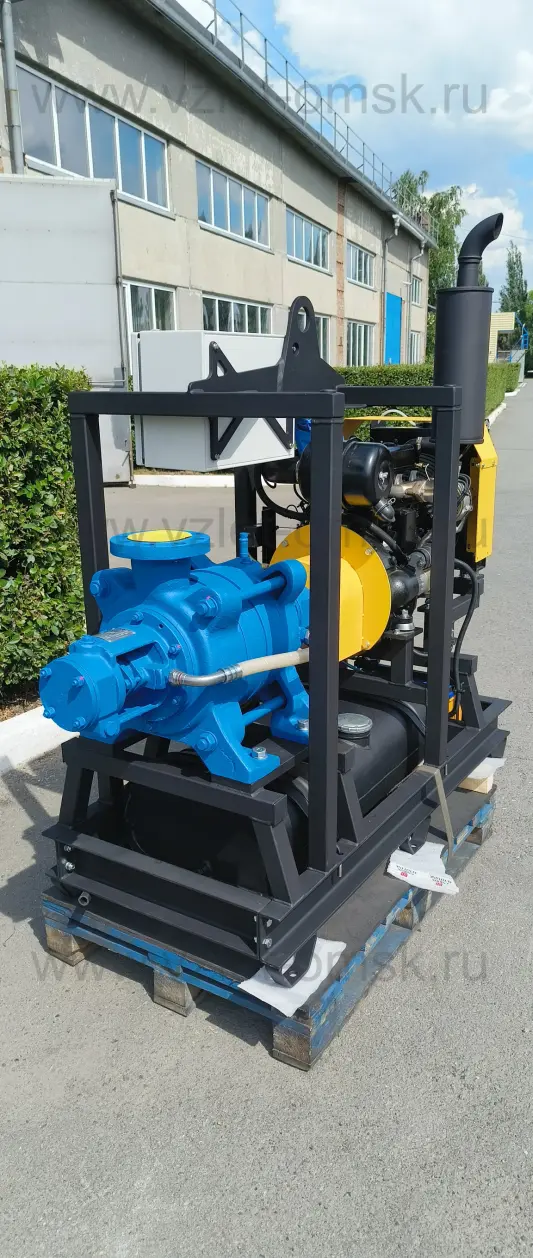

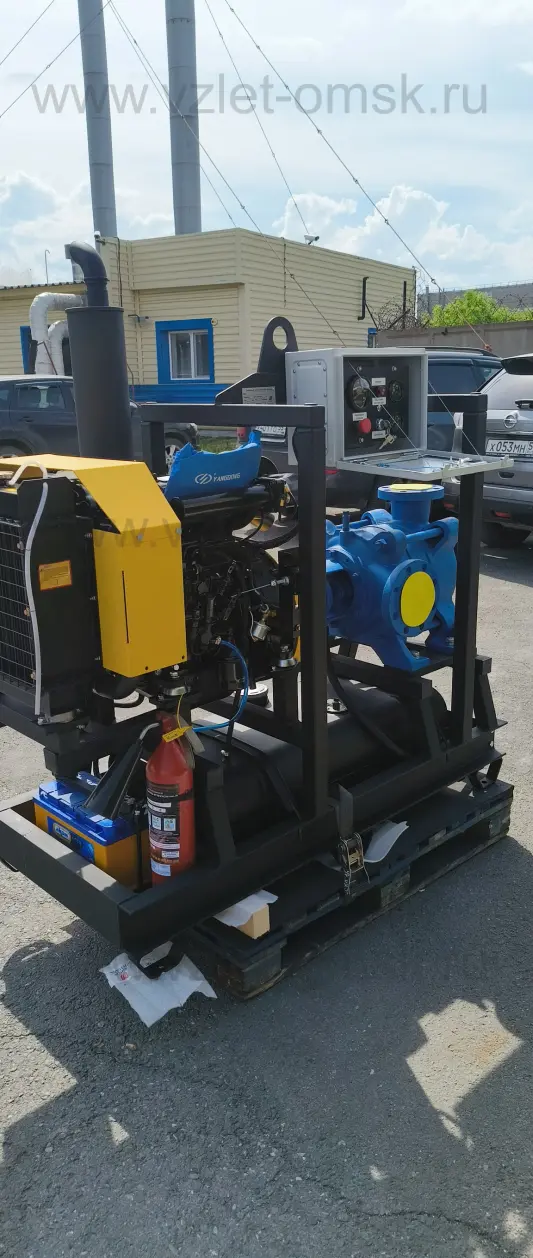

Дизельный агрегат насосный серии Иртыш ДНА 60/50.ЦНС.385.17/2350
- Описание
- Характеристики
- Видео
1 НАЗНАЧЕНИЕ
Дизельный насосный агрегат серии Иртыш ДНА 60/50.ЦНС.385.17/2350 предназначен для перекачивания воды с температурой не более 45°С (318 К), имеющей водородный показатель рН 7-8,5 с массовой долей механических примесей не более 0,1% и размером твердых частиц не более 0,1 мм, микротвердостью не более 1,47 МПа. Максимальное допустимое давление на входе в насос не более 0,3 МПа (3 кгс/см²).
Агрегаты относятся к изделиям вида 1 (восстанавливаемые) по ГОСТ 27.003-2016.
Условное обозначение дизельного насосного агрегата:
| Иртыш | ДНА | 60 | / | 50. | ЦНС. | 385 | 17 | / | 2350 |
| 1 | 2 | 3 | / | 4 | 5 | 6 | 7 | / | 8 |
- Серия – Иртыш.
- Тип агрегата: ДНА – дизельный насосный агрегат.
- Номинальный расход агрегата - м³/ч.
- Номинальный напор агрегата – м.
- Насос центробежный секционный.
- Марка установленного двигателя.
- Полезная мощность двигателя.
- Номинальная частота вращения вала двигателя.
1.1 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Таблица 1 - Основные параметры дизельного насосного агрегата
| Наименование | Марка |
|---|---|
| Дизельный насосный агрегат | ДНА 60/50.ЦНС.385.17/2350 |
| Марка двигателя | YD385G |
| Марка насоса | ЦНС 60-99-УХЛ4 |
| Подача, м³/ч | 60 |
| Напор, м | 50 |
| Частота вращения вала двигателя, с⁻¹ (об/мин) | 39,17 (2350) |
| Масса агрегата (без топлива), кг, не более | 700 |
| Габаритные размеры агрегата, мм | 1810х700х1655 |
| Допускаемый кавитационный запас, не более, м | 4,5 |
| Ёмкость топливного бака, л | 100 |
1.2 КОМПЛЕКТНОСТЬ
В комплект поставки дизельного насосного агрегата входит:
- Дизельный насосный агрегат.
- Руководство по эксплуатации (паспорт) на дизельный насосный агрегат.
- Руководство по эксплуатации, паспорт и гарантийный талон на дизель Yangdong YD385G.
- Журнал учета технического обслуживания и ремонта дизельного/бензинового двигателя.
- Паспорт/руководство по эксплуатации на насос.
- Огнетушитель и технический паспорт.
- ЗИП согласно документации на дизель Yangdong YD385G.
Примечание: Комплект поставки может корректироваться по дополнительному договору.

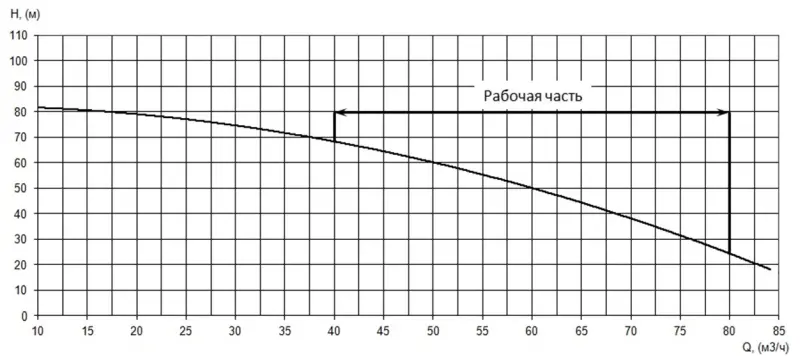

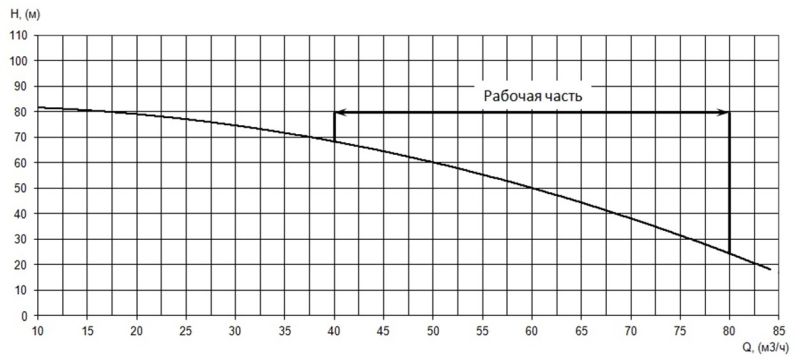

Рисунок 1. Рабочие характеристики насоса (агрегата) ДНА 60/50.ЦНС.385.17/2350
Параметры приведены при частоте вращения вала дизеля 2287 об/мин.

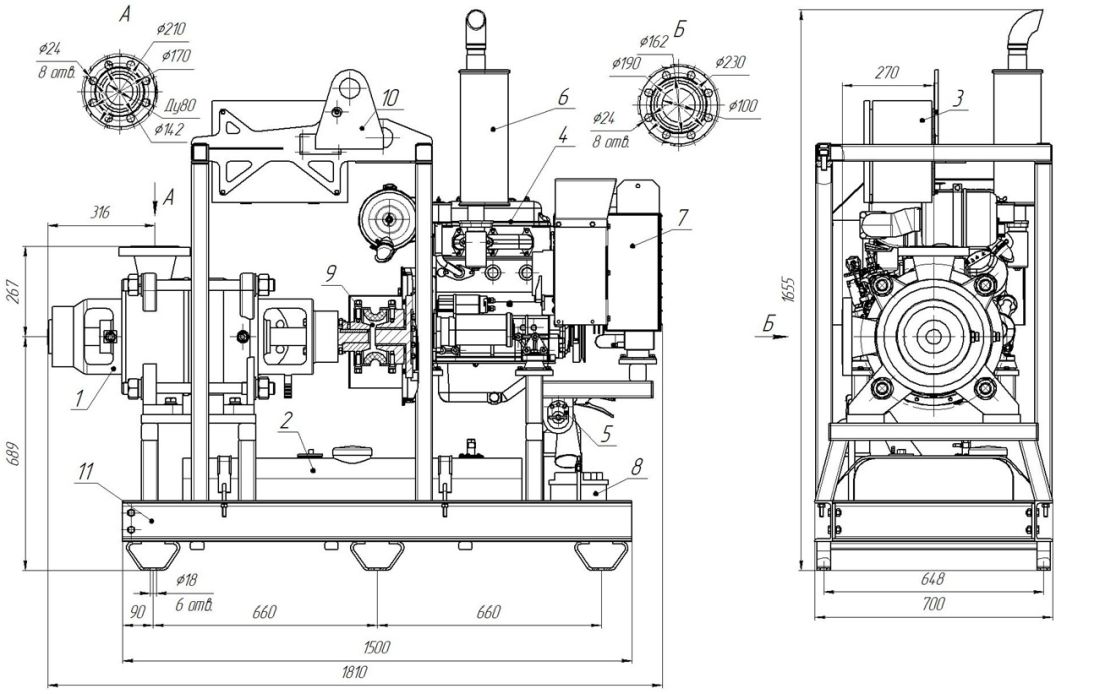

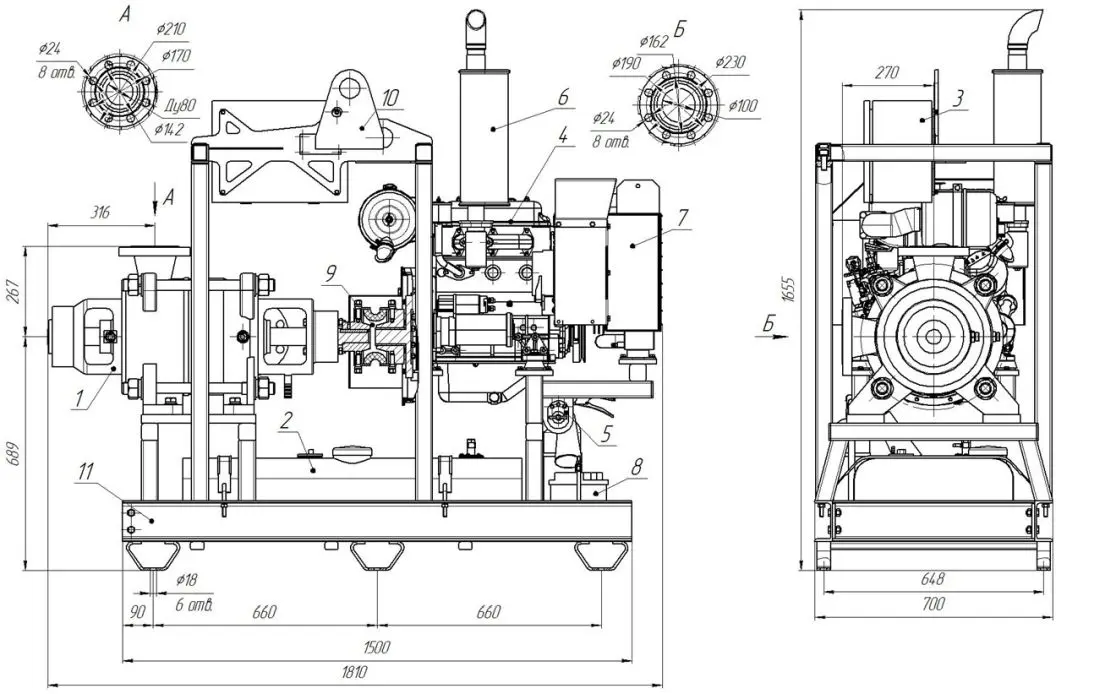

Рисунок 2. Габаритно-присоединительный чертеж агрегата ДНА 60/50.ЦНС.385.17/2350
1. Насос центробежный секционный; 2. Топливный бак; 3. Шкаф управления; 4. Дизельный двигатель; 5. Выключатель массы; 6. Система выпуска отработавших газов с глушителем; 7. Радиатор; 8. АКБ; 9. Муфта; 10. Грузоподъемная ручка; 11. Рама.
