Расшифровка обозначения
Насос НФ2 125/315.290-22/4-300:
Н - наружный электродвигатель;
Ф - гидравлическая часть насоса предназначена для перекачивания сточных вод;
2 - в насосе установлено двух-канальное рабочее колесо;
125 - номинальный диаметр напорного патрубка, мм;
315 - номинальный диаметр рабочего колеса, мм;
290 - фактический диаметр рабочего колеса, мм;
22 - номинальная мощность электродвигателя, кВт;
4- число полюсов электродвигателя;
3 - стационарный моноблочный вертикальный;
0 - без шкафа управления;
0 - без защиты.
Шкаф защиты и управления
Насос не укомплектован шкафом защиты серии Иртыш. В случае применения насоса без шкафа защиты или с каким - либо шкафом защиты (управления) не обеспечивающим защиту насоса в полном объёме предприятие не несет гарантийных обязательств за выход насосов из рабочего состояния по причине нереализованных защит, предусмотренных шкафами защиты (управления) Иртыш.

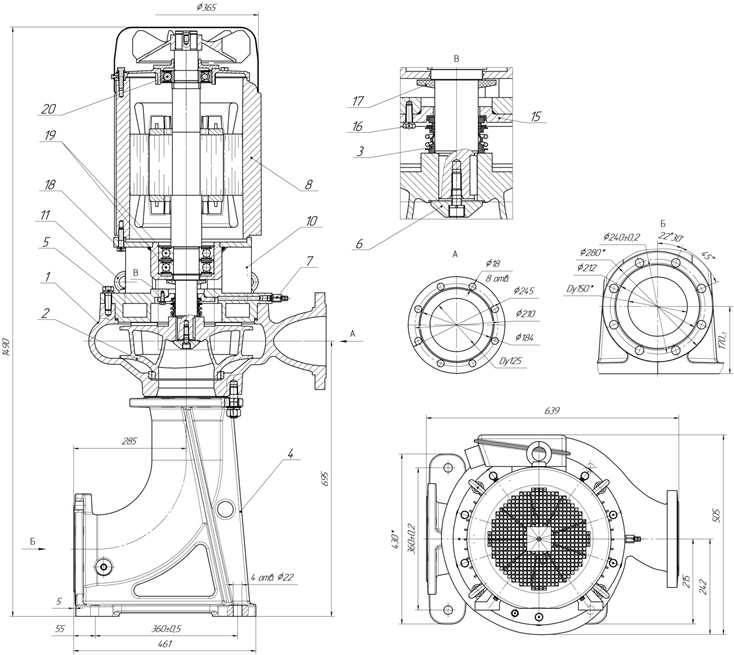

Общий вид и габаритные размеры электронасоса
1 - корпус спиральный;
2 - колесо рабочее;
3 - торцовое уплотнение;
4 - патрубок опорный;
5 - метизы крепления корпуса спирального;
6 - метизы крепления колеса рабочего;
7 - кран Маевского;
8 - электродвигатель;
9 - лапа;
10 - проставка;
11 - строповочная проушина;
15 - крышка камеры;
16 - метизы крепления крышки камеры;
17 - отбойник;
18 - метизы крепления проставки к электродвигателю;
19 - подшипники;
20 - подшипник.
Параметры рабочей точки
|
Производительность, Q |
180 |
м³/ч |
|
Напор, Н |
23 |
м |
|
Потребляемая мощность в рабочей точке, Nпотр |
18 |
кВт |
|
КПД агрегата, η |
58 |
% |

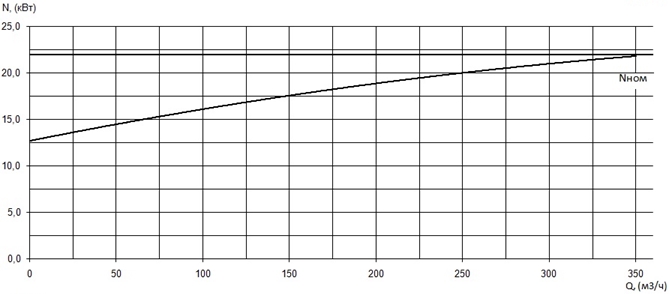

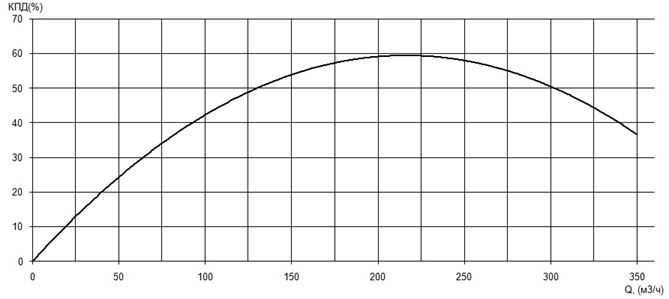

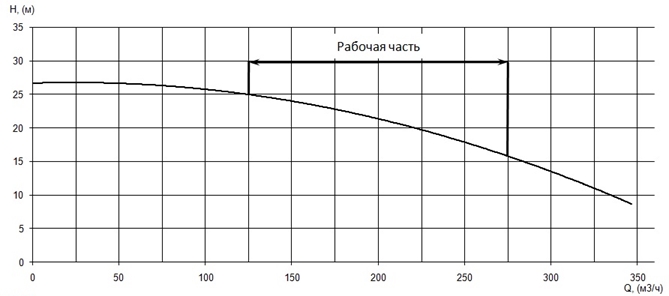

Характеристики насоса
|
Вариант монтажа насоса |
стационарный моноблочный вертикальный |
|
Условный диаметр напорного патрубка, Ду, мм |
125 |
|
Тип рабочего колеса |
двух-канальное |
|
Фактический диаметр рабочего колеса, мм |
290 |
|
Максимальный размер перекачиваемых частиц, мм |
50 |
|
Тип уплотнения вала |
торцовое |
|
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
|
Материал рабочего колеса |
чугун СЧ20 |
|
Материал корпуса спирального |
чугун СЧ20 |
Параметры электродвигателя
|
Номинальная мощность, кВт |
22 |
|
Напряжение, В |
380 |
|
Частота тока, Гц |
50 |
|
Номинальный ток, А |
42 |
|
Число полюсов |
4 |
|
Частота вращения, об/мин |
1460 |
|
Сos φ |
0,85 |
|
КПД эл. двигателя |
88 |
|
Соединение обмоток по схеме |
звезда |
|
Класс нагревостойкости |
F |
|
Способ защиты электродвигателя |
без защиты |
|
Степень защиты электродвигателя |
IP 54 |
Ресурсы
|
Средняя наработка на отказ, часов, не менее |
7000 |
|
Средний ресурс до главного техобслуживания, часов, не менее |
20000 |
|
Средний срок службы, лет, не менее |
20 |
|
Масса насосного агрегата без шкафа управления, кг. |
380 |
