Расшифровка обозначения
Насос ЦМК 250/400-30/6
Ц - центробежный;
М - Моноблочный;
К - консольный;
250 - номинальный диаметр напорного патрубка, мм;
400 - номинальный диаметр рабочего колеса, мм;
30 - номинальная мощность электродвигателя, кВт;
6 - число полюсов электродвигателя;
Шкаф защиты и управления
Насос не укомплектован шкафом защиты серии Иртыш. В случае применения насоса без шкафа защиты или с каким - либо шкафом защиты (управления) не обеспечивающим защиту насоса в полном объёме предприятие не несет гарантийных обязательств за выход насосов из рабочего состояния по причине нереализованных защит, предусмотренных шкафами защиты (управления) Иртыш.

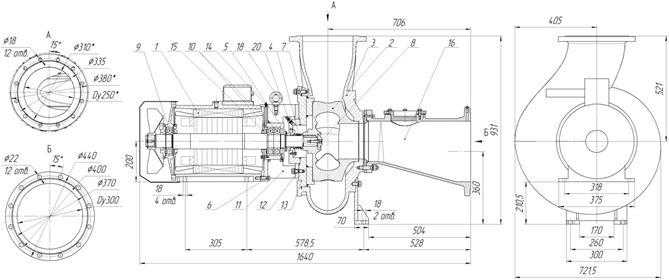

Габаритные размеры
1. Электродвигатель;
2. Колесо рабочее;
3. Корпус спиральный;
4. Торцовое уплотнение;
5. Отбойник;
6. Метизы крепления проставки к электродвигателю;
7. Метизы крепления проставки к корпусу спиральному;
8. Метизы крепления колеса рабочего (с шайбой);
9. Подшипники;
10. Подшипники;
11. Проставка;
12. Метизы крепления проставки к фланцу;
13. Фланец;
14. Пресс-масленка;
15. Крышка подшипника;
16. Патрубок входной;
17. Метизы крепления патрубка входного;
18. Рым-болт;
20. Кран Маевского.

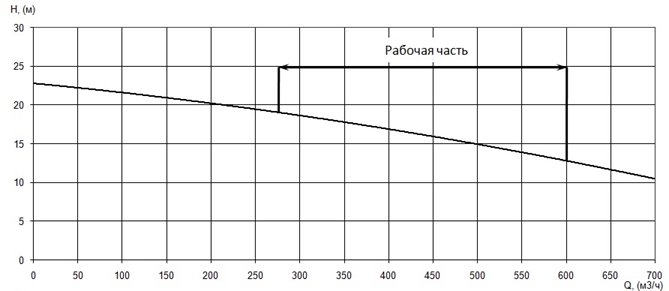

Параметры рабочей точки
|
Производительность, Q |
570 |
м³/ч |
|
Напор, Н |
13,5 |
м |
|

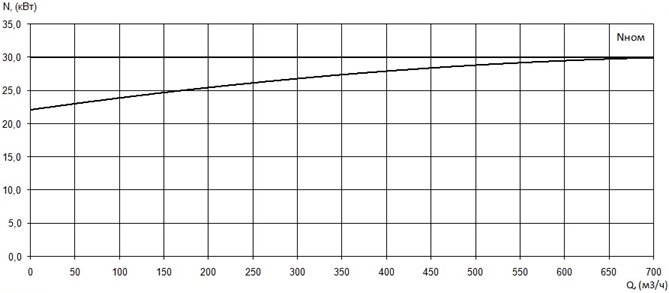

Потребляемая мощность в рабочей точке, Nпотр |
28,5 |
кВт |
|

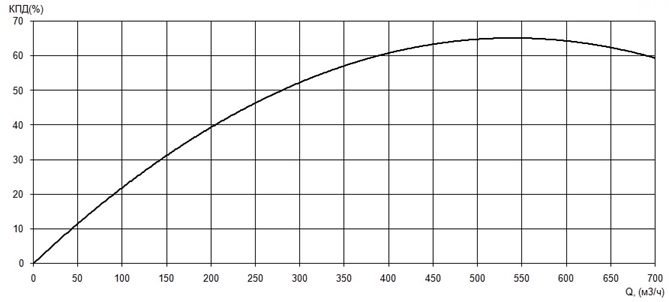

КПД агрегата, η |
64 |
% |
Характеристики насоса
|
Вариант монтажа насоса |
моноблочный горизонтальный |
|
Условный диаметр напорного патрубка, Ду, мм |
250 |
|
Условный диаметр всасывающего патрубка, Ду, мм |
300 |
|
Тип рабочего колеса |
многоканальное |
|
Максимальный размер перекачиваемых частиц, мм |
0,2 |
|
Тип уплотнения вала |
торцовое |
|
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
|
Материал рабочего колеса |
чугун СЧ20 |
|
Материал корпуса спирального |
чугун СЧ20 |
Параметры электродвигателя
|
Номинальная мощность, кВт |
30 |
|
Напряжение, В |
380 |
|
Частота тока, Гц |
50 |
|
Номинальный ток, А |
57 |
|
Число полюсов |
6 |
|
Частота вращения, об/мин |
980 |
|
Сos φ |
0,88 |
|
КПД эл. двигателя |
90,8 |
|
Соединение обмоток по схеме |
звезда |
|
Класс нагревостойкости |
F |
|
Степень защиты электродвигателя |
IP 54; |
Ресурсы
|
Средняя наработка на отказ, часов, не менее |
7000 |
|
Средний ресурс до главного техобслуживания, часов, не менее |
20000 |
|
Средний срок службы, лет, не менее |
20 |
|
Масса насосного агрегата без шкафа управления, кг. |
700 |
