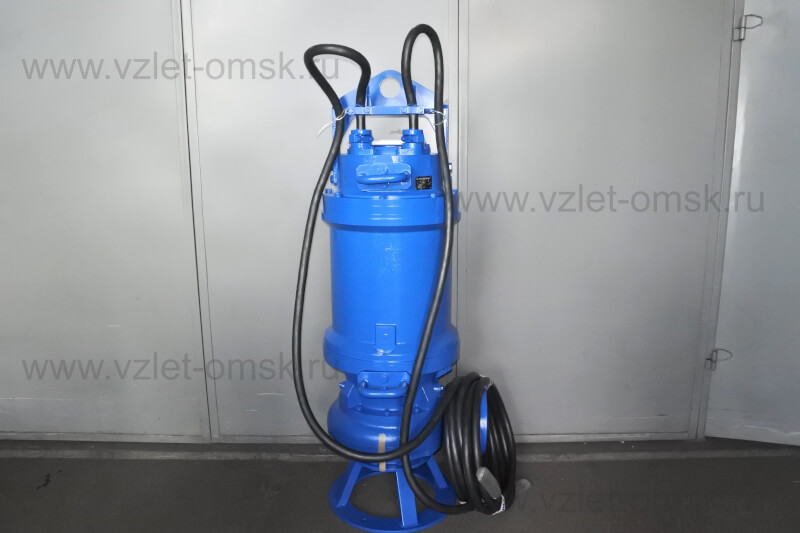

Фото погружного насоса Иртыш ПФ3 150/400.370-75/4-016Погружной насос Иртыш ПФ3 150/400.370-75/4-016

Погружной насос Иртыш ПФ3 150/400.370-75/4-016

Цена по запросу
  • Описание
  • Характеристики

Расшифровка обозначения

Насос ПФ3 150/400.370-75/4-016
П - погружной электродвигатель без принудительного охлаждения;
Ф - гидравлическая часть насоса предназначена для перекачивания сточных вод;
3 - в насосе установлено трех - канальное рабочее колесо;
150 - номинальный диаметр напорного патрубка, мм;
400 - номинальный диаметр рабочего колеса, мм;
370 - фактический диаметр рабочего колеса, мм;
- без обозначения, стандартная длина кабеля 10 метров;
75 - номинальная мощность электродвигателя, кВт;
4 - число полюсов электродвигателя;
0 - мобильный погружной монтаж;
1 - ручного управления
6 - насос с датчиками температуры в обмотках статора и влажности в масляной камере;

Шкаф защиты и управления

Насос укомплектован шкафом управления Иртыш ШУ1-1.75.6-31

Габаритные размеры

gabaritnye razmery

Обозначения на чертеже

1. Электродвигатель;
2. Колесо рабочее;
3. Корпус спиральный;
4. Торцовое уплотнение;
5. Торцовое уплотнение;
6. Аппарат направляющий;
7. Пробка масляной камеры для заливки масла;
8. Метизы крепления корпуса камеры и стакана подшипника к корпусу электродвигателя;
9. Метизы крепления колеса рабочего;
10. Подшипник;
11. Подшипник (-ки);
12. Датчик влажности;
13. Корпус камеры;
14. Метизы крепления корпуса камеры к корпусу спиральному;
15. Стакан подшипника;
16. Корпус электродвигателя;
17. Метизы крепления крышки камеры к корпусу камеры;
18. Крышка камеры;
19. Крышка подшипника;
20. Метизы крепления крышки подшипника к стакану подшипника;
21. Крышка подшипника верхняя;
22. Метизы крепления крышки подшипника верхней к стакану подшипника;
23. Пробка масляной камеры для слива масла;
24. Грузовая цапфа;
25. Метизы крепления аппарата направляющего к корпусу камеры;
26. Отверстие для выпуска воздуха из гидравлической полости;
27. Подставка.

Параметры рабочей точки

Производительность, Q

350 м³/ч

Напор, Н

36 м

Потребляемая мощность в рабочей точке, Nпотр

70 кВт

КПД агрегата, η

50 %

Характеристики насоса

Вариант монтажа насоса

мобильный погружной

Условный диаметр напорного патрубка, Ду, мм

150

Тип рабочего колеса

трехканальное

Фактический диаметр рабочего колеса, мм

370

Рекомендуемая глубина погружения, м

не более 10

Максимальный размер перекачиваемых частиц, мм

70

Тип уплотнения вала

торцовое

 Материал вращающейся части и неподвижного кольца торцового уплотнения

карбид кремния

Материал рабочего колеса

чугун СЧ20

Материал корпуса спирального

чугун СЧ20

Параметры электродвигателя

Номинальная мощность, кВт

75

Напряжение, В

380

Частота тока, Гц

50

Номинальный ток, А

136

Число полюсов

4

Частота вращения, об/мин

1485

Сos φ

0,89

КПД эл. двигателя

94,3

Соединение обмоток по схеме

звезда

Класс нагревостойкости

F

 Способ охлаждения электродвигателя

погружной электродвигатель без принудительного охлаждения;

Способ защиты электродвигателя

влаго - термозащита;

Степень защиты электродвигателя

IP 68;

Длина встроенного электрического кабеля, м

10

Количество жил кабеля, шт.

3+3+1

Сечение жил, мм²

1+25+10

Изоляция кабеля

маслостойкая

График характеристики напор/подача

График мощность/производительность

График КПД/производительность

Ресурсы

Средняя наработка на отказ

не менее 7000 часов

Средний ресурс до главного техобслуживания

не менее 20000 часов

Средний срок службы

не менее 20 лет

Масса насосного агрегата без шкафа управления

1250 кг


Модель насоса
ПФ
Расход
350
Напор
36
Тип всасывания
нормальновсасывающие
Вариант монтажа
мобильный
Установка
вертикальная
Тип привода
электрический
Тип рабочего колеса
лопастное
Номинальная мощность, кВт
75
Охлаждение
без рубашки охлаждения IP68
Взрывозащита
без взрывозащиты
Тип перекачиваемой среды
канализация (фекальные стоки, промышленные стоки, бытовые стоки, ливневые стоки)
Способ установки
погружной
