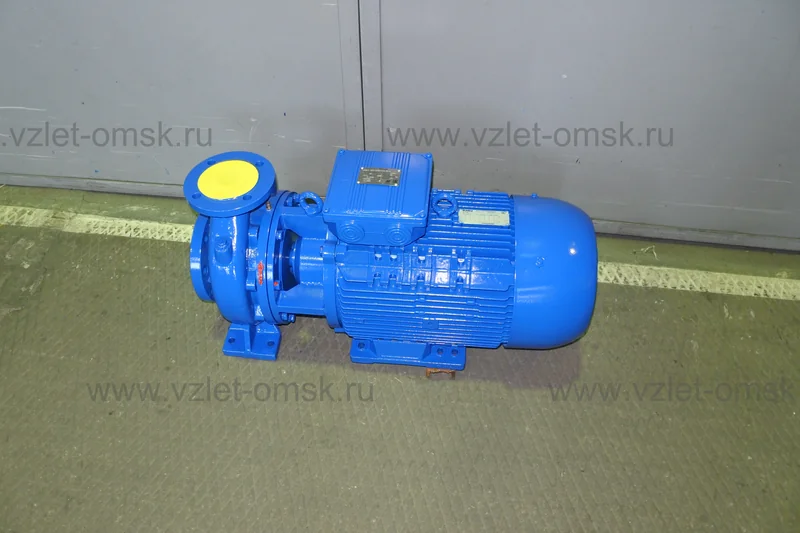

Насос Иртыш ЦМК 40/250.242-15/2-200 - Описание
- Характеристики
- Видео
Расшифровка обозначения
Электронасос наружный серии «Иртыш» типа ЦМК 40/250.242-15/2-200:
Ц - центробежный;
М - моноблочный;
К - консольный;
40 - номинальный диаметр напорного патрубка, мм;
250 - номинальный диаметр рабочего колеса, мм;
242 - фактический диаметр рабочего колеса, мм;
15 - номинальная мощность электродвигателя, кВт;
2 - число полюсов электродвигателя;
2 – стационарный моноблочный горизонтальный;
0 - без шкафа защиты и управления;
0 - без защиты.
Шкаф защиты и управления
Для долгосрочной работы насосов серии «Иртыш» рекомендуется приобретение шкафов управления серии «Иртыш». Для обеспечения длительной безаварийной работы каждого насоса «Иртыш» необходимо реализовать перечень защит и функций управления (контроль тока, напряжения, сопротивления изоляции, защита от "сухого" хода и пр.). Заказчик несет ответственность за выход насосов из работоспособного состояния по причине нереализованных защит, предусмотренных шкафами управления серии «Иртыш».
Исполнение шкафа защиты, поставляемого в комплекте с насосом: без шкафа защиты и управления.
Артикул (Код для заказа): уточнить при заказе.

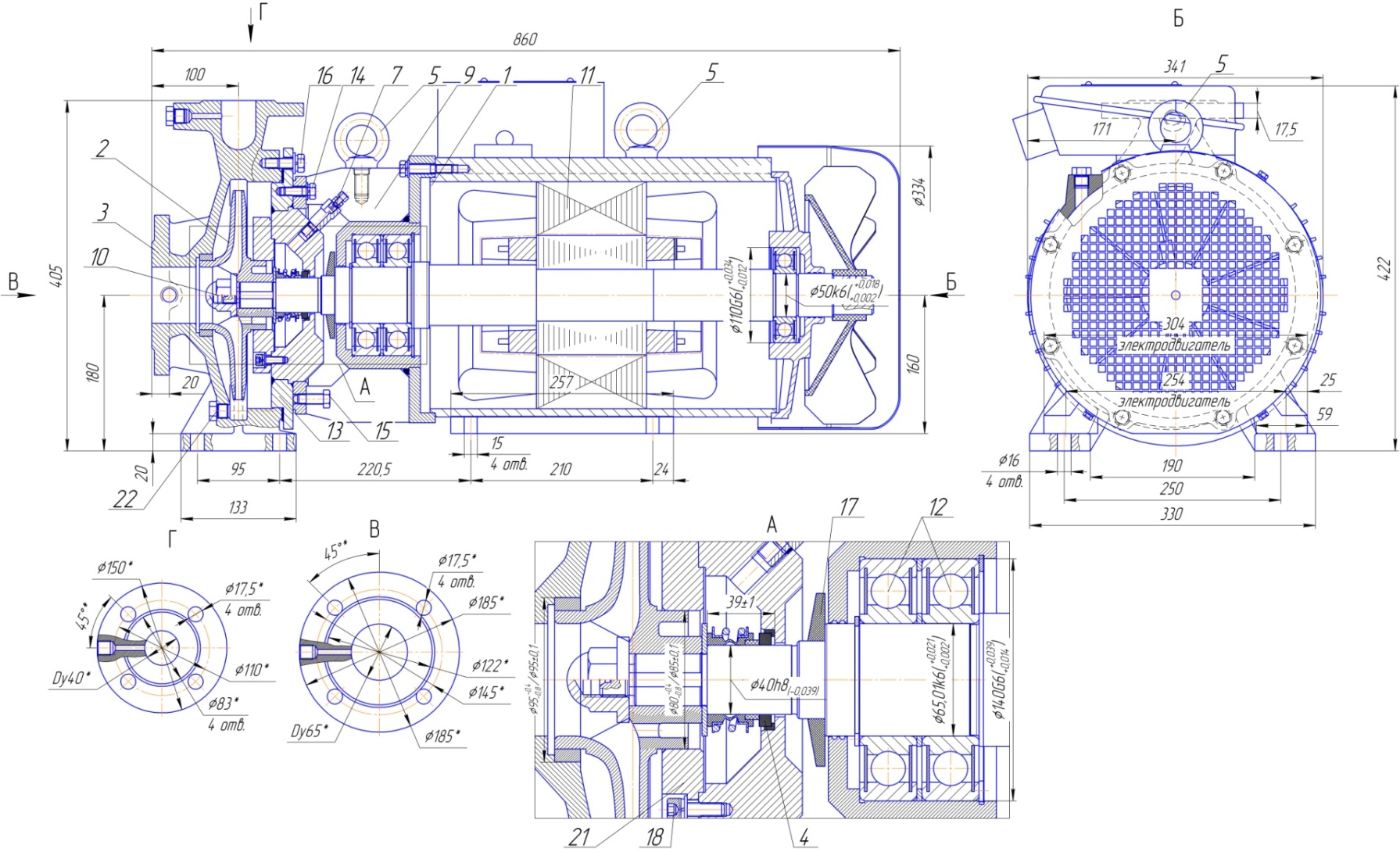

Габаритные размеры
Возможны технические изменения.
Обозначения на чертеже
1. Электродвигатель;
2. Колесо рабочее;
3. Корпус спиральный;
4. Торцовое уплотнение;
5. Строповочная проушина;
7. Кран "Маевского";
9. Метизы крепления проставки к электродвигателю;
10. Метизы крепления колеса рабочего;
11. Подшипник;
12. Подшипник (-ки);
13. Фланец;
14. Метизы крепления проставки к фланцу;
15. Проставка;
16. Метизы крепления фланца к корпусу спиральному;
17. Отбойник;
18. Метизы крепления фланца уплотнительного;
21. Фланец уплотнительный;
22. Пробка для слива воды из корпуса спирального.
Параметры рабочей точки
|
Производительность, Q |
25 |
м³/ч |
|
Напор, Н |
80 |
м |
|
Потребляемая мощность в рабочей точке, Nпотр |
12.1 |
кВт |
|
КПД агрегата, η |
39 |
% |
Характеристики насоса
|
Вариант монтажа насоса |
моноблочный горизонтальный |
|
Условный диаметр напорного патрубка, Ду, мм |
40 |
|
Условный диаметр всасывающего патрубка, Ду, мм |
65 |
|
Тип рабочего колеса |
многоканальное |
|
Максимальный размер перекачиваемых частиц, мм |
2 |
|
Тип уплотнения вала |
торцовое |
|
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
|
Материал рабочего колеса |
чугун СЧ20 |
|
Материал корпуса спирального |
чугун СЧ20 |
Параметры электродвигателя
|
Номинальная мощность, кВт |
15 |
|
Напряжение, В |
380 |
|
Частота тока, Гц |
50 |
|
Номинальный ток, А |
28 |
|
Число полюсов |
2 |
|
Частота вращения, об/мин |
2925 |
|
Сos φ |
0.91 |
|
КПД эл. двигателя |
88.6 |
|
Соединение обмоток по схеме |
Δ |
|
Класс нагревостойкости |
F |
|
Степень защиты электродвигателя |
IP 54 |
|
Класс энергоэффективности |
ie1 |

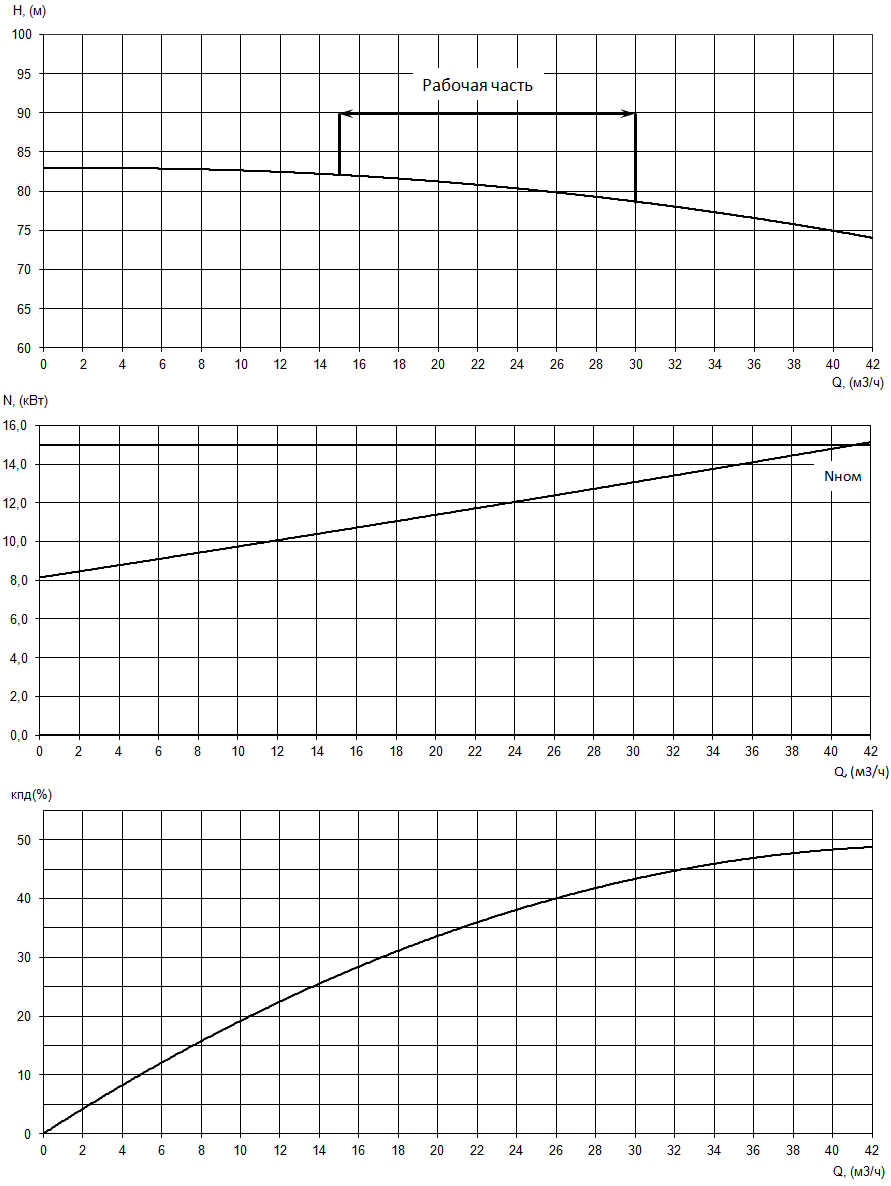

График характеристик насоса
Ресурсы
|
Средняя наработка на отказ, часов, не менее |
7000 |
|
Средний ресурс до главного техобслуживания, часов, не менее |
20000 |
|
Средний срок службы, лет, не менее |
20 |
|
Масса насосного агрегата без шкафа управления, кг. |
180 |
Перечень необходимых защит
Для обеспечения длительной безаварийной работы каждого насоса «Иртыш» необходимо реализовать нижеперечисленный перечень защит и функций управления:
- защиты по встроенным датчикам в насосе (наличие и тип зависит от комплектации);
- наличие автоматического выключателя защиты электродвигателя;
- тепловую защиту двигателя;
- контроль порядка чередования фаз, напряжения, тока, перекоса фаз;
- контроль сопротивления изоляции обмоток статора относительно корпуса;
- защита от «сухого» хода.
Для работы электронасоса мощностью свыше 3кВт в автоматическом режиме необходимо обеспечить условия для плавного запуска и останова (устройства плавного пуска или частотный преобразователь).
Для выполнения пусконаладочных работ рекомендуется привлечение специалистов ОДО «Предприятие «Взлет».
