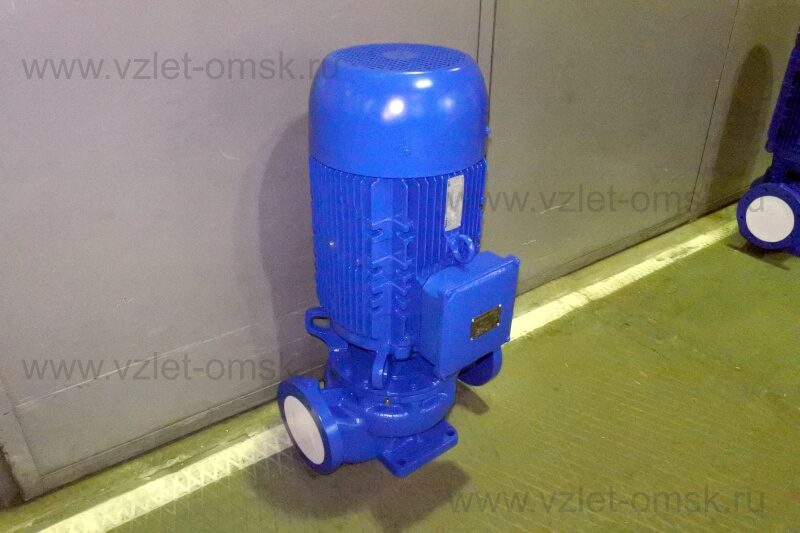

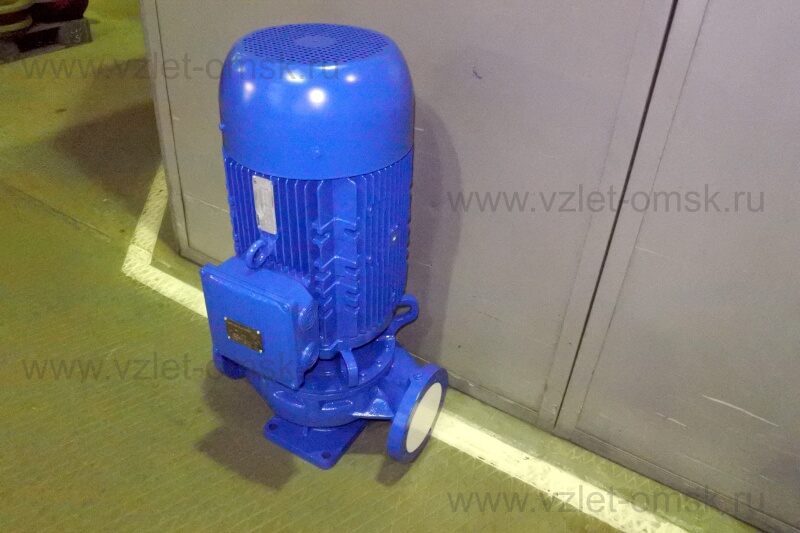

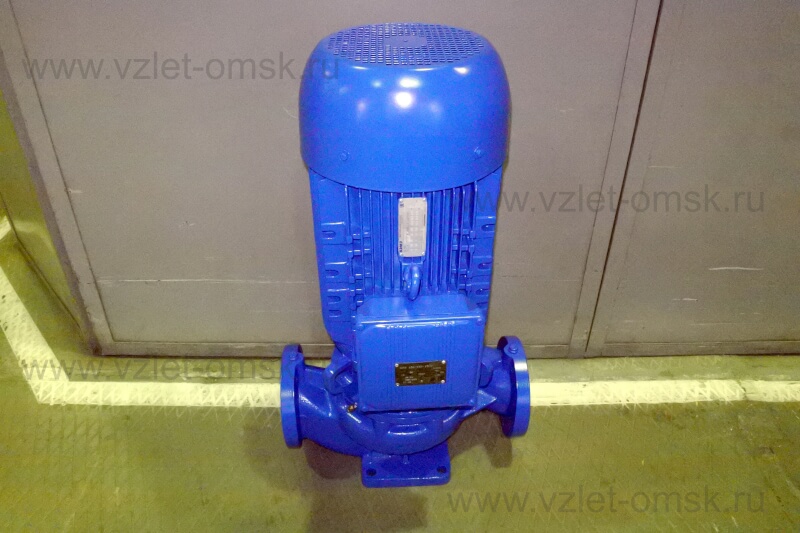

Насос Иртыш ЦМЛ 100/185.Т.Ч-15/2
- Описание
- Характеристики
- Видео
Расшифровка обозначения
Насос ЦМЛ 100/185.Т.Ч-15/2
Ц - центробежный;
М - моноблочный;
Л -линейный;
100 - номинальный диаметр напорного патрубка, мм;
185 - номинальный диаметр рабочего колеса, мм;
Т - ответные фланцы с метизами и прокладками;
Ч - для совместной работы с частотным преобразователем;
15 - номинальная мощность электродвигателя, кВт;
2 - число полюсов электродвигателя;
Габаритные размеры
Обозначения на чертеже
1 Электродвигатель;
2. Колесо рабочее;
3. Корпус спиральный;
4. Торцовое уплотнение;
5. Рым -болт;
6. Пробка для слива воды из корпуса спирального;
7. Кран "Маевского";
8. Метизы крепления фланца уплотнительного к фланцу;
9. Метизы крепления проставки к электродвигателю;
10. Метизы крепления колеса рабочего;
11. Подшипник;
12. Подшипник (-ки);
13. Фланец;
14. Метизы крепления проставки к фланцу;
15. Проставка;
16. Метизы крепления проставки и фланца к корпусу спиральному;
17. Отбойник;
18. Фланец уплотнительный;
19. Метизы крепления крышки камеры к фланцу;
20. Крышка камеры

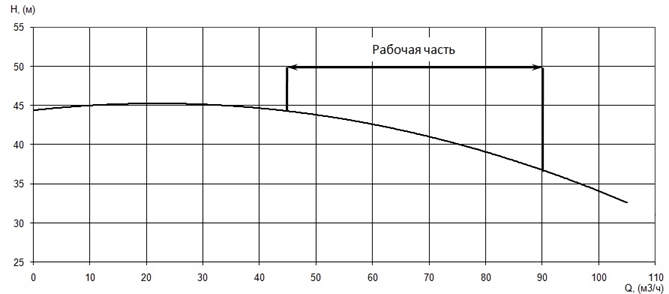

Параметры рабочей точки
|
Производительность, Q |
65 |
м³/ч |
|
Напор, Н |
42 |
м |
|

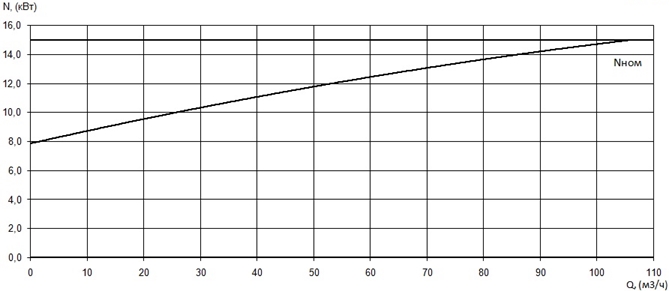

Потребляемая мощность в рабочей точке, Nпотр |
12.4 |
кВт |
|

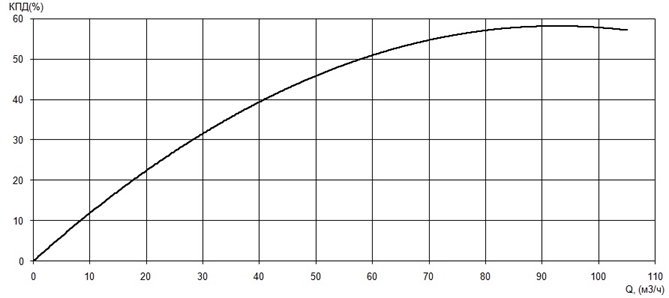

КПД агрегата, η |
53 |
% |
Характеристики насоса
|
Вариант монтажа насоса |
в линию |
|
Условный диаметр напорного патрубка, Ду, мм |
100 |
|
Условный диаметр всасывающего патрубка, Ду, мм |
100 |
|
Тип рабочего колеса |
многоканальное |
|
Максимальный размер перекачиваемых частиц, мм |
0,2 |
|
Тип уплотнения вала |
торцовое |
|
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
|
Материал рабочего колеса |
чугун СЧ20 |
|
Материал корпуса спирального |
чугун СЧ20 |
Параметры электродвигателя
|
Номинальная мощность, кВт |
15 |
|
Напряжение, В |
380/660 |
|
Частота тока, Гц |
50 |
|
Номинальный ток, А |
28/16 |
|
Число полюсов |
2 |
|
Частота вращения, об/мин |
2925 |
|
Сos φ |
0,91 |
|
КПД эл. двигателя |
88,6 |
|
Соединение обмоток по схеме |
D/звезда |
|
Класс нагревостойкости |
F |
|
Степень защиты электродвигателя |
IP 55; |
|
Исполнение шкафа защиты, поставляемого в комплекте с насосом |
без шкафа защиты и управления |
Ресурсы
|
Средняя наработка на отказ, часов, не менее |
7000 |
|
Средний ресурс до главного техобслуживания, часов, не менее |
20000 |
|
Средний срок службы, лет, не менее |
20 |
|
Масса насосного агрегата без шкафа управления, кг. |
200 |
