Насос Иртыш ЦМЛ 100/230-30/2 - Описание
- Характеристики
- Видео
Расшифровка обозначения
Насос ЦМЛ 100/230-30/2:
Ц - центробежный;
М - моноблочный;
Л - линейный;
100 - номинальный диаметр напорного патрубка, мм;
230 - номинальный диаметр рабочего колеса, мм;
30 - номинальная мощность электродвигателя, кВт;
2 - число полюсов электродвигателя;
Шкаф защиты и управления
Насос не укомплектован шкафом защиты серии Иртыш. В случае применения насоса без шкафа защиты или с каким - либо шкафом защиты (управления) не обеспечивающим защиту насоса в полном объёме предприятие не несет гарантийных обязательств за выход насосов из рабочего состояния по причине нереализованных защит, предусмотренных шкафами защиты (управления) Иртыш.

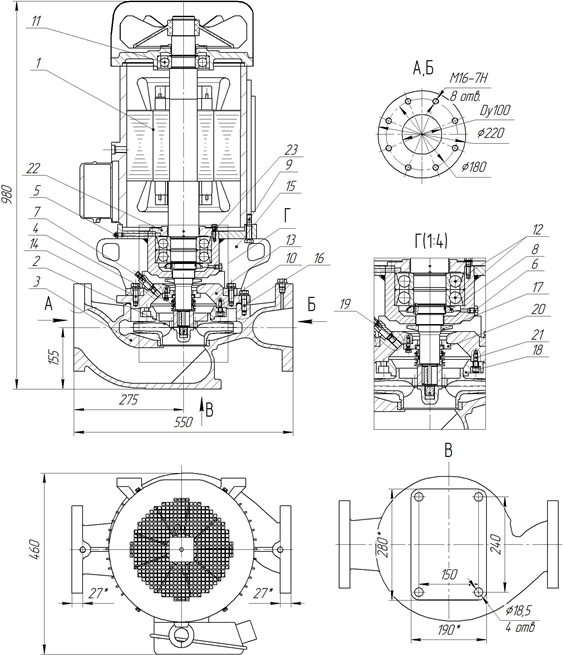

Габаритные размеры
Обозначения на чертеже
1. Электродвигатель;
2. Колесо рабочее;
3. Корпус спиральный;
4. Торцовое уплотнение;
5. Пресс-масленка;
6. Пробка;
7. Кран "Маевского";
8.Гайка;
9. Метизы крепления проставки к электродвигателю;
10. Метизы крепления колеса рабочего;
11. Подшипник;
12. Подшипник;
13. Фланец;
14. Метизы крепления проставки к фланцу;
15. Проставка;
16. Метизы крепления фланца к корпусу спиральному;
17. Отбойник;
18. Фланец уплотнительный;
19. Метизы крепления крышки камеры к фланцу;
20. Крышка камеры;
21. Метизы крепления фланца уплотнительного;
22. Крышка подшипника верхняя;
23. Метизы крепления крышки подшипника верхней к проставке.

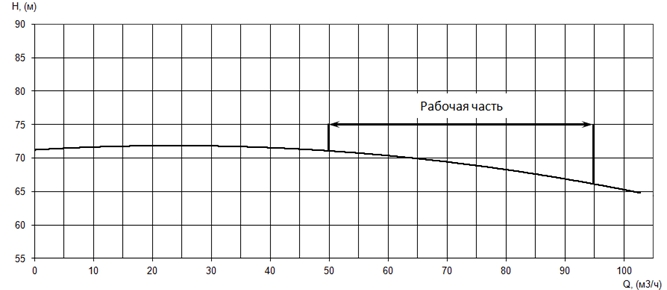

Параметры рабочей точки
|
Производительность, Q |
65 |
м³/ч |
|
Напор, Н |
70 |
м |
|

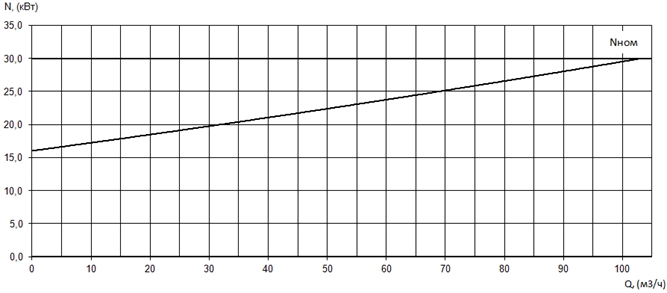

Потребляемая мощность в рабочей точке, Nпотр |
24,5 |
кВт |
|

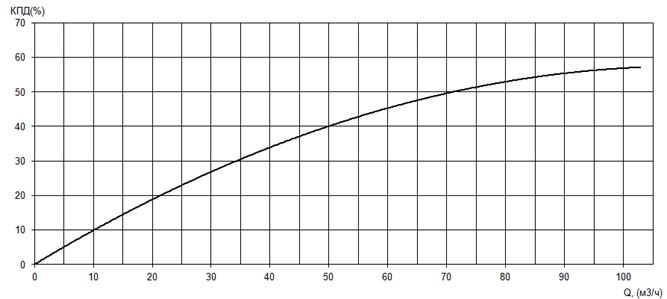

КПД агрегата, η |
48 |
% |
Характеристики насоса
|
Вариант монтажа насоса |
в линию |
|
Условный диаметр напорного патрубка, Ду, мм |
100 |
|
Условный диаметр всасывающего патрубка, Ду, мм |
100 |
|
Тип рабочего колеса |
многоканальное |
|
Максимальный размер перекачиваемых частиц, мм |
0,2 |
|
Тип уплотнения вала |
торцовое |
|
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
|
Материал рабочего колеса |
чугун СЧ20 |
|
Материал корпуса спирального |
чугун СЧ20 |
Параметры электродвигателя
|
Номинальная мощность, кВт |
30 |
|
Напряжение, В |
380/660 |
|
Частота тока, Гц |
50 |
|
Номинальный ток, А |
56,0/32,5 |
|
Число полюсов |
2 |
|
Частота вращения, об/мин |
2945 |
|
Сos φ |
0,89 |
|
КПД эл. двигателя |
91,5 |
|
Соединение обмоток по схеме |
D/звезда |
|
Класс нагревостойкости |
F |
|
Степень защиты электродвигателя |
IP 54; |
Ресурсы
|
Средняя наработка на отказ, часов, не менее |
7000 |
|
Средний ресурс до главного техобслуживания, часов, не менее |
20000 |
|
Средний срок службы, лет, не менее |
20 |
|
Масса насосного агрегата без шкафа управления, кг. |
280 |
