Насос Иртыш ЦМЛ 300/366-45/6 - Описание
- Характеристики
- Видео
Расшифровка обозначения
Насос ЦМЛ 300/366-45/6
Ц - центробежный;
М - моноблочный;
Л - линейный;
300 - номинальный диаметр напорного патрубка, мм;
366 - номинальный диаметр рабочего колеса, мм;
45 - номинальная мощность электродвигателя, кВт;
6 - число полюсов электродвигателя;
Шкаф защиты и управления
Насос не укомплектован шкафом защиты серии Иртыш. В случае применения насоса без шкафа защиты или с каким - либо шкафом защиты (управления) не обеспечивающим защиту насоса в полном объёме предприятие не несет гарантийных обязательств за выход насосов из рабочего состояния по причине нереализованных защит, предусмотренных шкафами защиты (управления) Иртыш.

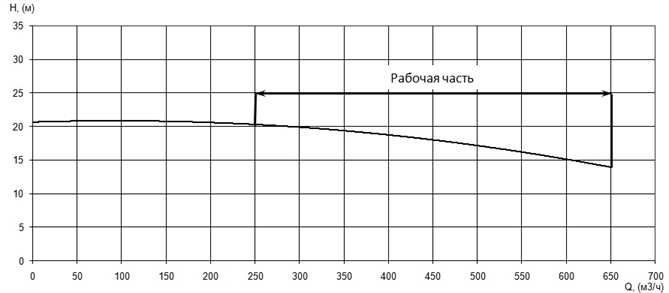

Параметры рабочей точки
|
Производительность, Q |
600 |
м³/ч |
|
Напор, Н |
15 |
м |
|

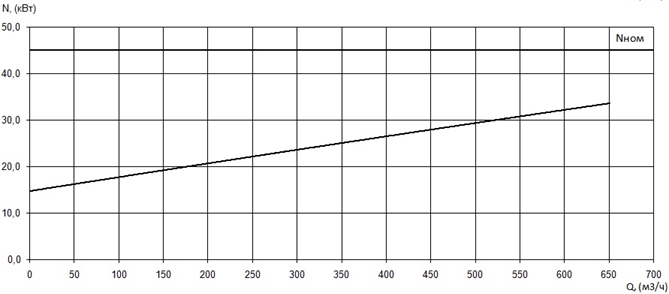

Потребляемая мощность в рабочей точке, Nпотр |
32 |
кВт |
|

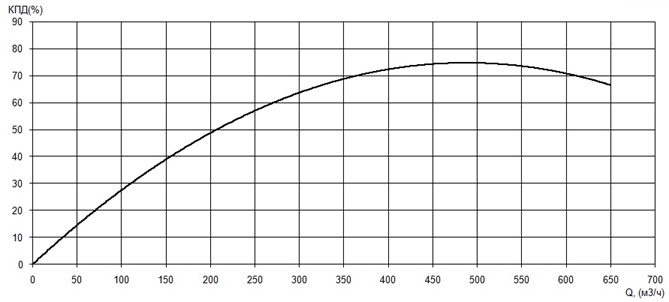

КПД агрегата, η |
70 |
% |
Характеристики насоса
|
Вариант монтажа насоса |
в линию |
|
Условный диаметр напорного патрубка, Ду, мм |
300 |
|
Условный диаметр всасывающего патрубка, Ду, мм |
300 |
|
Тип рабочего колеса |
многоканальное |
|
Максимальный размер перекачиваемых частиц, мм |
0,2 |
|
Тип уплотнения вала |
торцовое |
|
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
|
Материал рабочего колеса |
чугун СЧ20 |
|
Материал корпуса спирального |
чугун СЧ20 |
Параметры электродвигателя
|
Номинальная мощность, кВт |
45 |
|
Напряжение, В |
380/660 |
|
Частота тока, Гц |
50 |
|
Номинальный ток, А |
87,5/50,5 |
|
Число полюсов |
6 |
|
Частота вращения, об/мин |
985 |
|
Сos φ |
0,84 |
|
КПД эл. двигателя |
93 |
|
Соединение обмоток по схеме |
D/звезда |
|
Класс нагревостойкости |
F |
|
Степень защиты электродвигателя |
IP 54; |
|
Исполнение шкафа защиты, поставляемого в комплекте с насосом |
без шкафа защиты и управления |
Ресурсы
|
Средняя наработка на отказ, часов, не менее |
7000 |
|
Средний ресурс до главного техобслуживания, часов, не менее |
20000 |
|
Средний срок службы, лет, не менее |
20 |
|
Масса насосного агрегата без шкафа управления, кг. |
1350 |
