Насос Иртыш ЦМЛ 50/224-7,5/2 - Описание
- Характеристики
- Видео
- Документация
Расшифровка обозначения
Насос Иртыш ЦМЛ 50/224-7,5/2:
Ц - центробежный;
М - моноблочный;
Л - линейный;
50 - номинальный диаметр трубного присоединения, мм;
224 - номинальный диаметр рабочего колеса, мм;
7,5 - номинальная мощность электродвигателя, кВт;
2 - число полюсов электродвигателя.

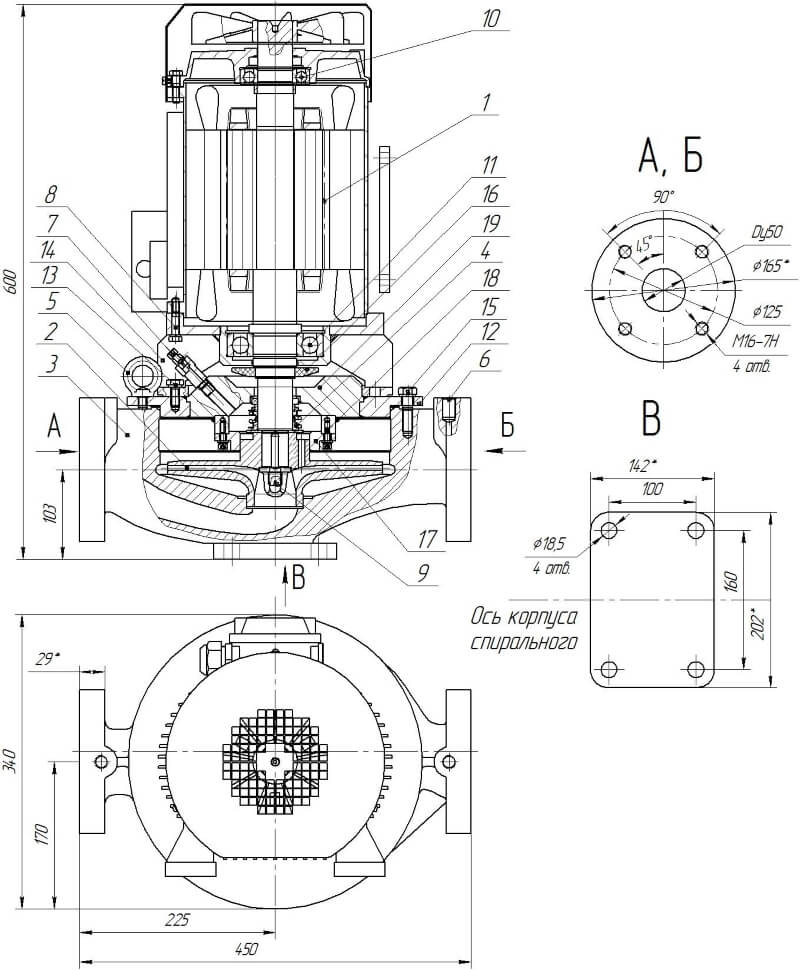

Габаритные размеры
Обозначения на чертеже
1. Электродвигатель;
2. Колесо рабочее;
3. Корпус спиральный;
4. Торцовое уплотнение; 5. Рым-болт;
6. Вывод на датчик давления;
7. Кран "Маевского";
8. Метизы крепления проставки к электродвигателю;
9. Метизы крепления колеса рабочего;
10. Подшипник;
11. Подшипник;
12. Фланец;
13. Метизы крепления проставки к фланцу;
14. Проставка;
15. Метизы крепления фланца к корпусу спиральному;
16. Отбойник;
17. Фланец уплотнительный;
18. Метизы крепления фланца уплотнительного;
19. Фланец.
Параметры рабочей точки
|
Производительность, Q |
10 м³/ч |
|
Напор, Н |
62 м |
|
Потребляемая мощность в рабочей точке, Nпотр |
6,5 кВт |
|
КПД агрегата, η |
22 % |

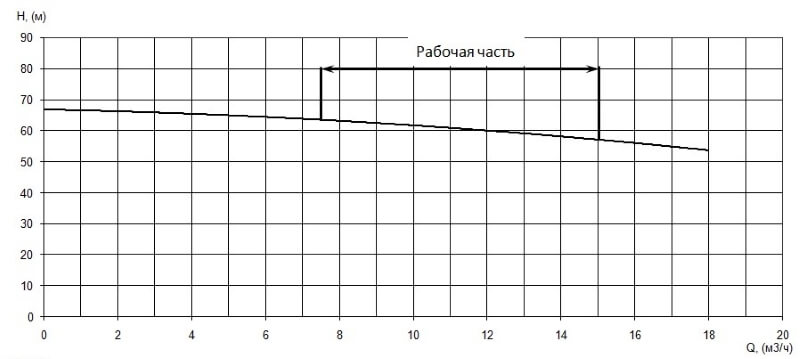

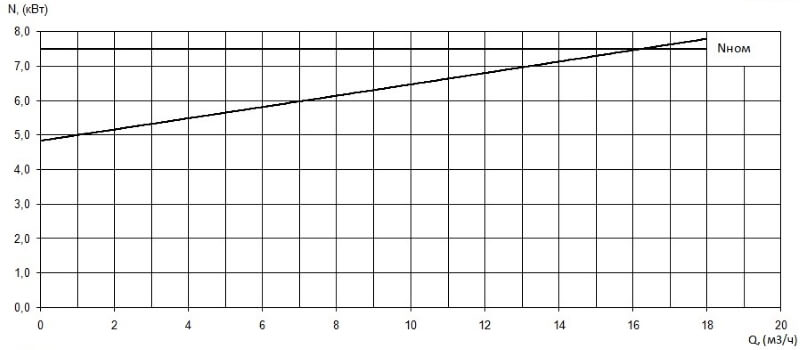

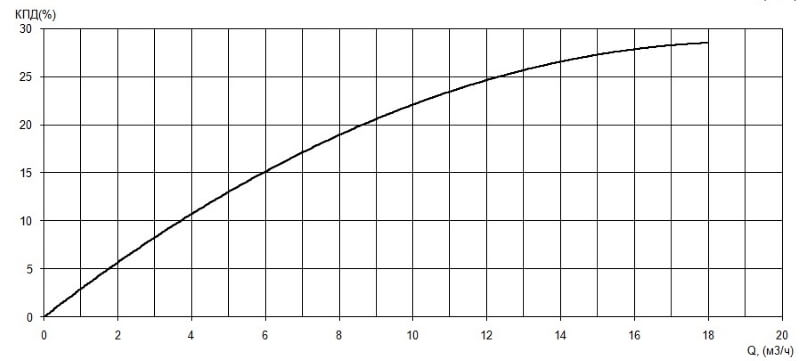

Характеристики насоса
|
Вариант монтажа насоса |
в линию |
|
Условный диаметр напорного и всасывающего патрубка, Ду, мм |
50 |
|
Тип рабочего колеса |
многоканальное |
|
Максимальный размер перекачиваемых частиц, мм |
0,2 |
|
Тип уплотнения вала |
торцовое |
|
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
|
Материал рабочего колеса |
чугун СЧ20 |
|
Материал корпуса спирального |
чугун СЧ20 |
Параметры электродвигателя
|
Номинальная мощность, кВт |
7,5 |
|
Напряжение, В |
220/380 |
|
Частота тока, Гц |
50 |
|
Номинальный ток, А |
26,6/15,4 |
|
Число полюсов |
2 |
|
Частота вращения, об/мин |
2910 |
|
Сos φ |
0,85 |
|
КПД эл. двигателя, % |
88 |
|
Соединение обмоток по схеме |
△/★ |
|
Класс нагревостойкости |
F |
|
Степень защиты электродвигателя |
IP 54; |
|
Исполнение шкафа защиты, поставляемого в комплекте с насосом |
без шкафа защиты и управления |
Ресурсы
|
Средняя наработка на отказ, часов, не менее |
7000 |
|
Средний ресурс до главного техобслуживания, часов, не менее |
20000 |
|
Средний срок службы, лет, не менее |
20 |
|
Масса насосного агрегата без шкафа управления, кг. |
110 |
