Насос ЦМЛ 80/187.Т.Ч-7,5/2 - Описание
- Характеристики
- Видео
Расшифровка обозначения

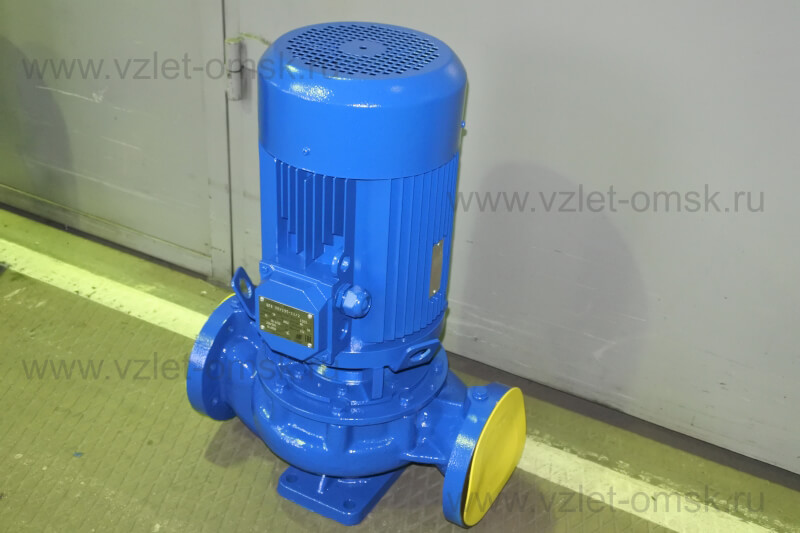

Насос ЦМЛ 80/187.Т.Ч-7,5/2
Ц - центробежный;
М - моноблочный;
Л -линейный;
80 - номинальный диаметр напорного патрубка, мм;
187 - номинальный диаметр рабочего колеса, мм;
Т - ответные фланцы с метизами и прокладками;
Ч - для совместной работы с частотным преобразователем;
7,5 - номинальная мощность электродвигателя, кВт;
2 - число полюсов электродвигателя;

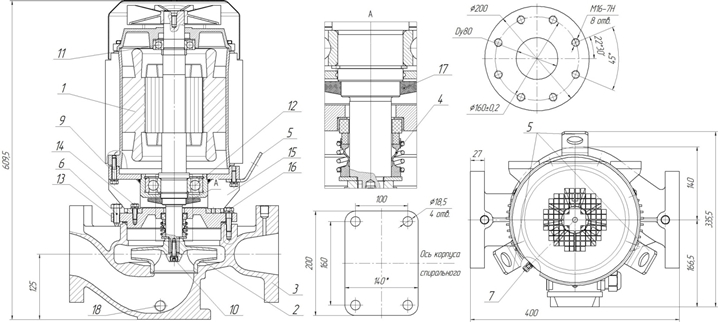

Габаритные размеры
1. Электродвигатель;
2. Колесо рабочее;
3. Корпус спиральный;
4. Торцовое уплотнение;
5. Строповочная проушина;
6. Болт отжимной;
7. Кран "Маевского";
9. Метизы крепления проставки к электродвигателю;
10. Метизы крепления колеса рабочего;
11. Подшипник;
12. Подшипник (-ки);
13. Фланец;
14. Метизы крепления проставки к фланцу;
15. Проставка;
16. Метизы крепления фланца к корпусу спиральному;
17. Отбойник;
18. Пробка для слива воды из корпуса спирального.

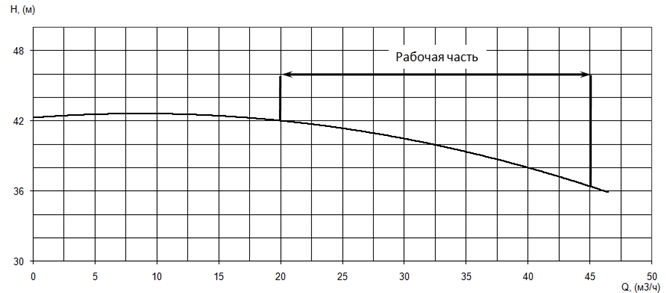

Параметры рабочей точки
|
Производительность, Q |
40 |
м³/ч |
|
Напор, Н |
38 |
м |
|

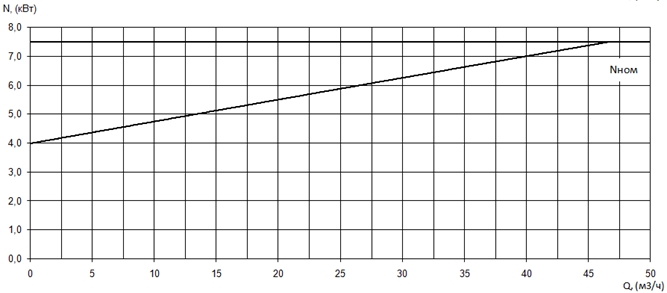

Потребляемая мощность в рабочей точке, Nпотр |
7 |
кВт |
|

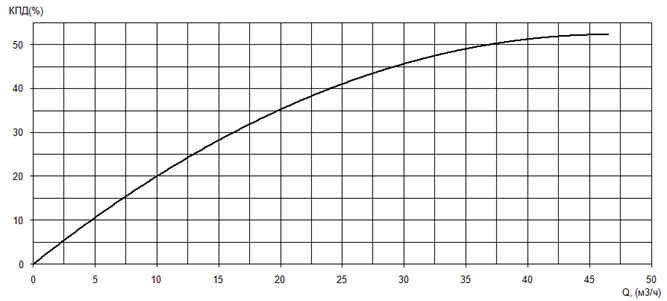

КПД агрегата, η |
52 |
% |
Характеристики насоса
|
Вариант монтажа насоса |
в линию |
|
Условный диаметр напорного патрубка, Ду, мм |
80 |
|
Условный диаметр всасывающего патрубка, Ду, мм |
80 |
|
Тип рабочего колеса |
многоканальное |
|
Максимальный размер перекачиваемых частиц, мм |
0,2 |
|
Тип уплотнения вала |
торцовое |
|
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
|
Материал рабочего колеса |
чугун СЧ20 |
|
Материал корпуса спирального |
чугун СЧ20 |
Параметры электродвигателя
|
Номинальная мощность, кВт |
110 |
|
Напряжение, В |
380/660 |
|
Частота тока, Гц |
50 |
|
Номинальный ток, А |
202/116 |
|
Число полюсов |
4 |
|
Частота вращения, об/мин |
1485 |
|
Сos φ |
0,87 |
|
КПД эл. двигателя |
95,1 |
|
единение обмоток по схеме |
D/звезда |
|
Класс нагревостойкости |
F |
|
Способ охлаждения электродвигателя |
погружной электродвигатель с принудительным охлаждением |
|
Способ защиты электродвигателя |
влаго-термозащита |
|
Степень защиты электродвигателя |
IP 68; |
|
Длина встроенного электрического кабеля, м |
10 |
|
Количество жил кабеля, шт. |
3+3+1 |
|
Сечение жил, мм² |
1+50+16 |
|
Изоляция кабеля |
маслостойкая |
Ресурсы
|
Средняя наработка на отказ, часов, не менее |
7000 |
|
Средний ресурс до главного техобслуживания, часов, не менее |
20000 |
|
Средний срок службы, лет, не менее |
20 |
|
Масса насосного агрегата без шкафа управления, кг. |
100 |
