Насос Иртыш ЦМЛ 80/200-11/2 - Описание
- Характеристики
- Видео
- Документация
Расшифровка обозначения
Насос Иртыш ЦМЛ 80/200-11/2:
Ц - центробежный;
М - моноблочный;
Л - линейный;
80 - номинальный диаметр трубного присоединения, мм;
200 - номинальный диаметр рабочего колеса, мм;
11 - номинальная мощность электродвигателя, кВт;
2 - число полюсов электродвигателя.

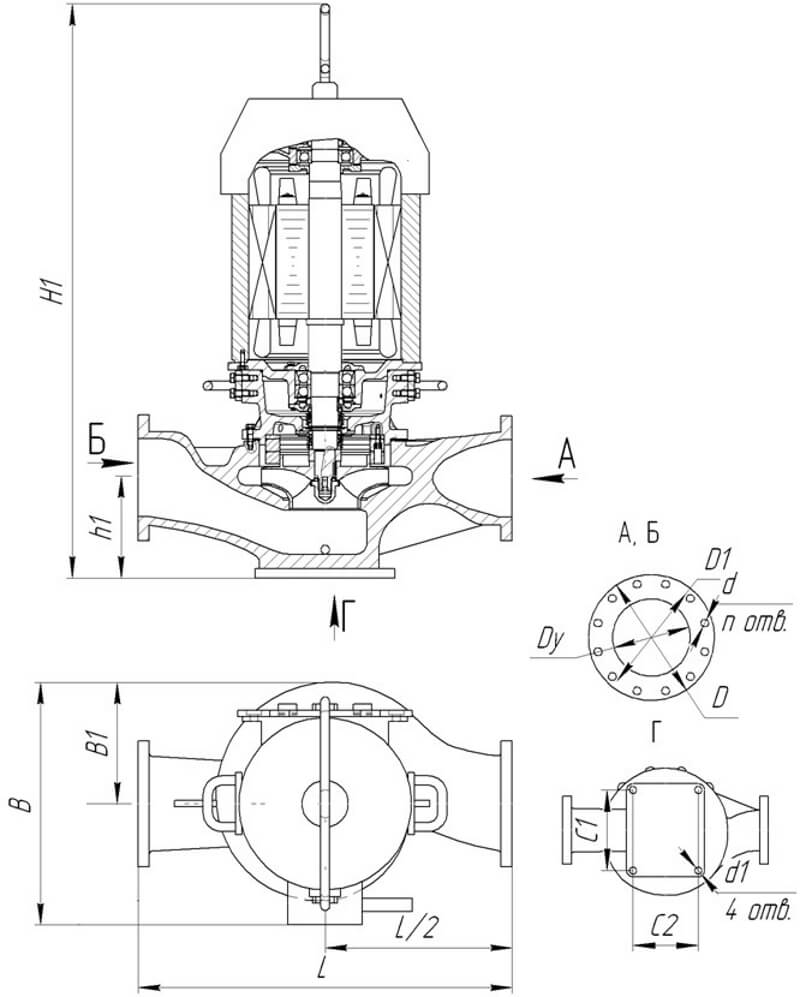

Габаритные размеры
| Н1 | h1 | L | Dy | D | D1 | Мd | n | В | В1 | С1 | С2 | d1 |
| 660 | 125 | 450 | 80 | 200 | 160 | М16 | 8 | 295 | 200 | 140 | 100 | 18,5 |
1. Электродвигатель;
2. Колесо рабочее;
3. Корпус спиральный;
4. Торцовое уплотнение;
5. Строповочная проушина;
6. Болт отжимной;
7. Кран "Маевского";
9. Метизы крепления проставки к электродвигателю;
10. Метизы крепления колеса рабочего;
11. Подшипник;
12. Подшипник (-ки);
13. Фланец;
14. Метизы крепления проставки к фланцу;
15. Проставка;
16. Метизы крепления фланца к корпусу спиральному;
17. Отбойник;
18. Пробка для слива воды из корпуса спирального.

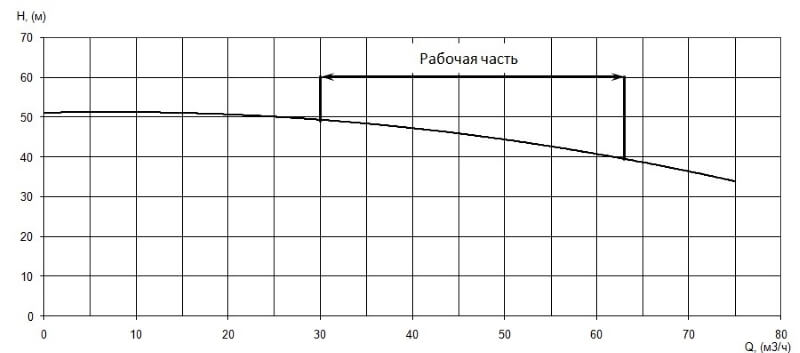

Параметры рабочей точки
|
Производительность, Q |
54 м³/ч |
|
Напор, Н |
42,5 м |
|

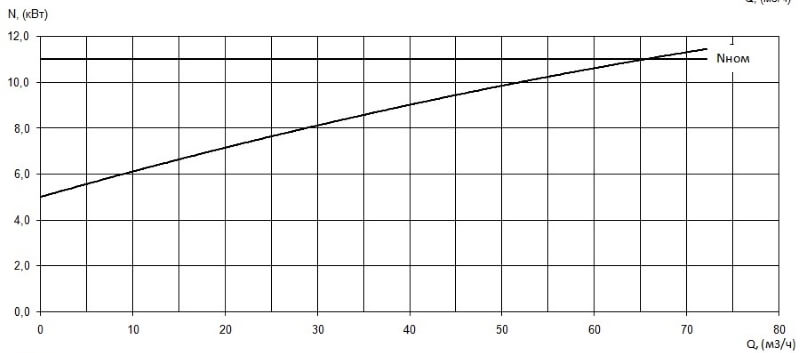

Потребляемая мощность в рабочей точке, Nпотр |
10 кВт |
|

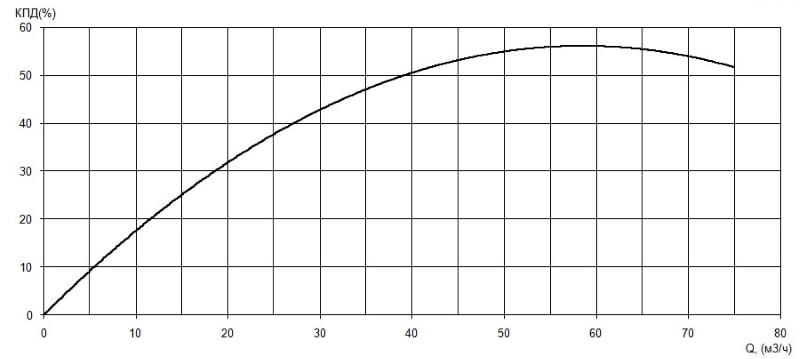

КПД агрегата, η |
56 % |
Характеристики насоса
|
Вариант монтажа насоса |
в линию |
|
Условный диаметр напорного и всасывающего патрубка, Ду, мм |
80 |
|
Тип рабочего колеса |
многоканальное |
|
Максимальный размер перекачиваемых частиц, мм |
0,2 |
|
Тип уплотнения вала |
торцовое |
|
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
|
Материал рабочего колеса |
чугун СЧ20 |
|
Материал корпуса спирального |
чугун СЧ20 |
Параметры электродвигателя
|
Номинальная мощность, кВт |
11 |
|
Напряжение, В |
380 |
|
Частота тока, Гц |
50 |
|
Номинальный ток, А |
38,1 |
|
Число полюсов |
2 |
|
Частота вращения, об/мин |
2862 |
|
Сos φ |
0,86 |
|
КПД эл. двигателя, % |
88 |
|
Соединение обмоток по схеме |
△/★ |
|
Класс нагревостойкости |
F |
|
Степень защиты электродвигателя |
IP 54; |
|
Исполнение шкафа защиты, поставляемого в комплекте с насосом |
без шкафа защиты и управления |
Ресурсы
|
Средняя наработка на отказ, часов, не менее |
7000 |
|
Средний ресурс до главного техобслуживания, часов, не менее |
20000 |
|
Средний срок службы, лет, не менее |
20 |
|
Масса насосного агрегата без шкафа управления, кг. |
115 |
