Насос ЦНК 100/200.215-37/2-400
Ц - центробежный;
Н - тип насоса – Центробежный насос консольный с общепромышленным двигателем;
К - консольный на плите, с соединением через муфту;
100 - номинальный диаметр напорного патрубка, мм;
200 - номинальный диаметр рабочего колеса, мм;
215 - фактический диаметр рабочего колеса, мм;
37 - номинальная мощность электродвигателя, кВт;
2 - число полюсов электродвигателя;
4 - горизонтальный, на плите с соединительной муфтой;
0 - без шкафа управления;
0 - без защиты.
Производительность, Q |
120 |
м³/ч |

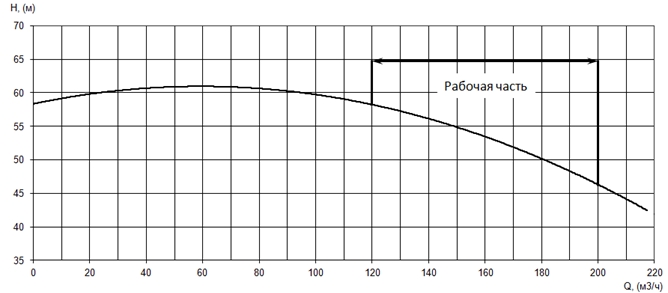

Напор, Н |
58 |
м |

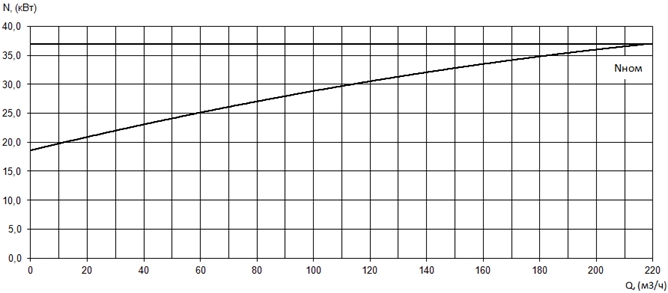

Потребляемая мощность в рабочей точке, Nпотр |
30,5 |
кВт |

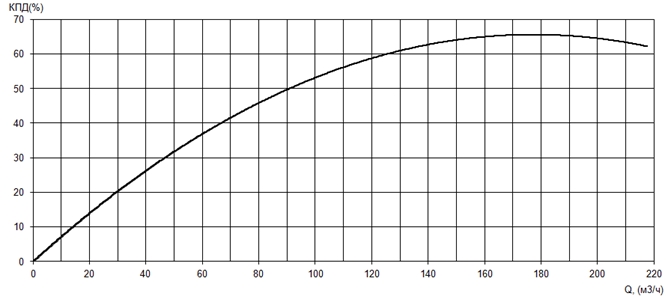

КПД агрегата, η |
59 |
% |
Вариант монтажа насоса |
горизонтальный, на плите с соединительной муфтой; |
Условный диаметр напорного патрубка, Ду, мм |
100 |
Условный диаметр всасывающего патрубка, Ду, мм |
125 |
Тип рабочего колеса |
многоканальное |
Максимальный размер перекачиваемых частиц, мм |
0,2 |
Тип уплотнения вала |
торцовое |
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
Материал рабочего колеса |
чугун СЧ20 |
Материал корпуса спирального |
чугун СЧ20 |
Номинальная мощность, кВт |
37 |
Напряжение, В |
380/660 |
Частота тока, Гц |
50 |
Номинальный ток, А |
67,5/39 |
Число полюсов |
2 |
Частота вращения, об/мин |
2940 |
Сos φ |
0,9 |
КПД эл. двигателя |
93 |
Соединение обмоток по схеме |
D/звезда |
Класс нагревостойкости |
F |
Степень защиты электродвигателя |
IP 54; |
Средняя наработка на отказ, часов, не менее |
7000 |
Средний ресурс до главного техобслуживания, часов, не менее |
20000 |
Средний срок службы, лет, не менее |
20 |
Масса насосного агрегата без шкафа управления, кг. |
400 |
