Электронасосный агрегат «Иртыш» ЦНК 300/315.290-160/4-400

Расход от 1000 до 1700 м3/ч

Напор от 15 до 33 м.в.с.

Расшифровка обозначения

ЦНК 300/315.290-160/4-400
Ц - центробежный;
Н - тип насоса – Центробежный насос консольный с общепромышленным двигателем;
К - консольный на плите, с соединением через муфту;
300 - номинальный диаметр напорного патрубка, мм;
315 - номинальный диаметр рабочего колеса, мм;
290 - фактический диаметр рабочего колеса, мм;
160 - номинальная мощность электродвигателя, кВт;
4 - число полюсов электродвигателя;
4 - горизонтальный, на плите с соединительной муфтой;
0 - без шкафа управления;
0 - без защиты.

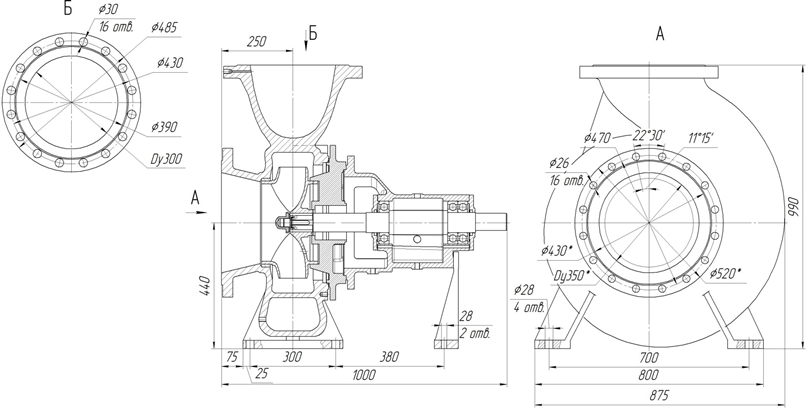

Габаритные размеры

Параметры рабочей точки

Характеристики насоса

Параметры электродвигателя

Ресурсы

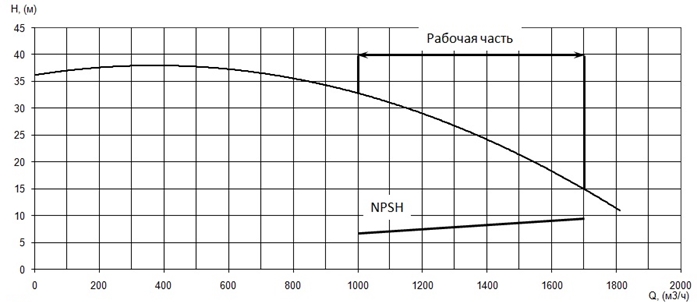

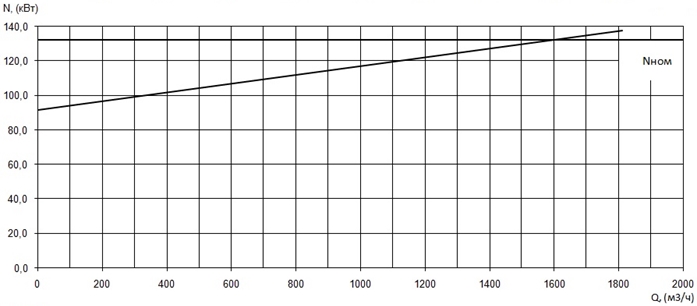

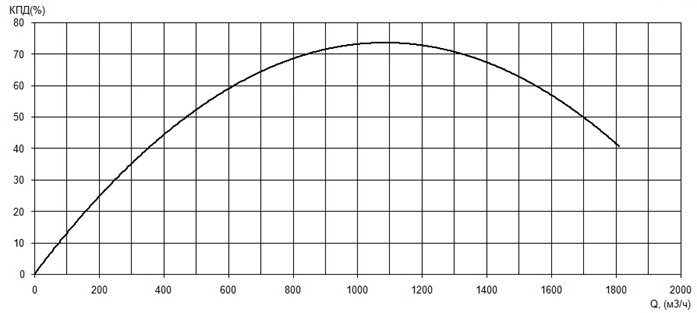

Рабочие характеристики

Перечень необходимых защит при эксплуатации

электронасосов серии «Иртыш».

Для обеспечения длительной безаварийной работы каждого насоса «Иртыш» необходимо реализовать нижеперечисленный перечень защит и функций управления:

- защиты по встроенным датчикам в насосе. Наличие и тип датчиков зависит от комплектации насоса (информация предоставляется заводом изготовителем по запросу);

- наличие в шкафу управления автоматического выключателя защиты электродвигателя, подобранного в соответствии с номинальным током двигателя;

- тепловую защиту двигателя;

- контроль порядка чередования фаз;

- контроль повышенного или пониженного напряжения на каждой фазе;

- контроль перегрузки по току;

- контроль перекоса тока по фазам;

- контроль отсутствия одной или более фаз питания;

- контроль сопротивления изоляции обмоток статора относительно корпуса насоса;

- защита от «сухого» хода.

Для работы электронасоса мощностью свыше 3кВт в автоматическом режиме необходимо обеспечить условия для плавного запуска и останова электродвигателя насоса при помощи устройств плавного пуска или частотного преобразователя для электронасоса, предназначенного под частотное регулирование.

Для выполнения пусконаладочных работ необходимо реализовать режим ручного управления насосами и другим оборудованием. Шкаф должен иметь органы управления режимами работы оборудования, кнопки «Пуск», «Стоп» и световую индикацию как минимум «Сеть», «Насос в работе», «Авария насоса».

Заказчик ознакомлен с перечнем обязательных защит и несет ответственность за выход насосов из работоспособного состояния по причине нереализованных защит, предусмотренных шкафами управления серии «Иртыш».

Для долгосрочной работы насосов серии «Иртыш» рекомендуется приобретение шкафов управления серии «Иртыш» и выполнение пусконаладочных работ специалистами ОДО «Предприятие «Взлет».
