Насос Иртыш ЦНК 50/200.193.08-15/2-5,5/2-400 - Описание
- Характеристики
- Видео
- Документация
Расшифровка обозначения
Насос Иртыш ЦНК 50/200.193.08-15/2-5,5/2-400:
Ц - центробежный;
Н - тип насоса – Центробежный насос консольный с общепромышленным двигателем;
К - консольный на плите, с соединением через муфту;
50 - номинальный диаметр напорного патрубка, мм;
200 - номинальный диаметр рабочего колеса, мм;
193 - фактический диаметр рабочего колеса, мм;
08 - специальное исполнение по требованиям заказчика
15 - номинальная мощность электродвигателя, кВт;
2 - число полюсов электродвигателя;
4 - горизонтальный, на плите с соединительной муфтой;
0- без шкафа управления;
0 - без защиты.

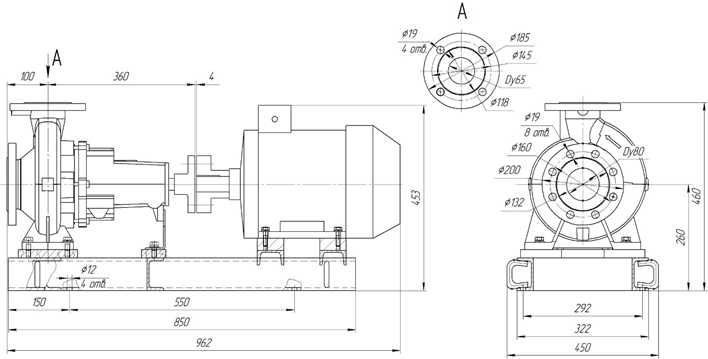

Габаритные размеры
Параметры рабочей точки
|
Производительность, Q |
70 м³/ч |
|
Напор, Н |
44 м |
|
Потребляемая мощность в рабочей точке, Nпотр |
11,5 кВт |
|
КПД агрегата, η |
75 % |

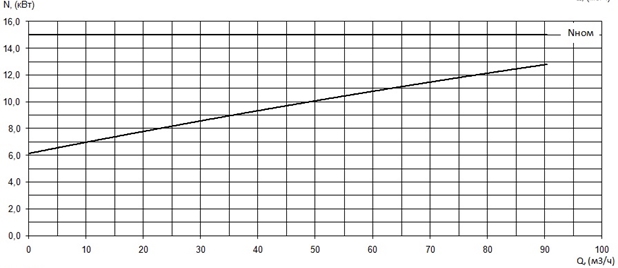

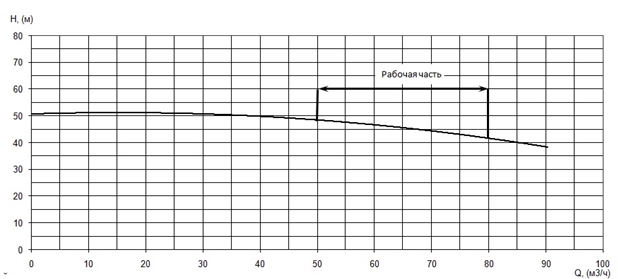

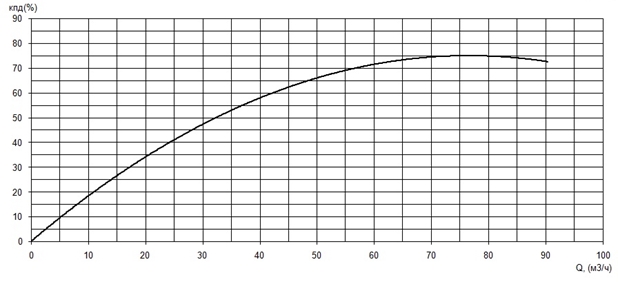

Характеристики насоса
|
Вариант монтажа насоса |
горизонтальный, на плите с соединительной муфтой; |
|
Условный диаметр напорного патрубка, Ду, мм |
50 |
|
Условный диаметр всасывающего патрубка, Ду, мм |
80 |
|
Тип рабочего колеса |
многоканальное |
|
Максимальный размер перекачиваемых частиц, мм |
0,2 |
|
Тип уплотнения вала |
торцовое |
|
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
|
Материал рабочего колеса |
чугун СЧ20 |
|
Материал корпуса спирального |
чугун СЧ20 |
Параметры электродвигателя
|
Номинальная мощность, кВт |
15 |
|
Напряжение, В |
380/660 |
|
Частота тока, Гц |
50 |
|
Номинальный ток, А |
28/16 |
|
Число полюсов |
2 |
|
Частота вращения, об/мин |
2920 |
|
Сos φ |
0,91 |
|
КПД эл. двигателя |
88,8 |
|
Соединение обмоток по схеме |
D/звезда |
|
Класс нагревостойкости |
F |
|
Степень защиты электродвигателя |
IP 54; |
Ресурсы
|
Средняя наработка на отказ, часов, не менее |
7000 |
|
Средний ресурс до главного техобслуживания, часов, не менее |
20000 |
|
Средний срок службы, лет, не менее |
20 |
|
Масса насосного агрегата без шкафа управления, кг. |
200 |
