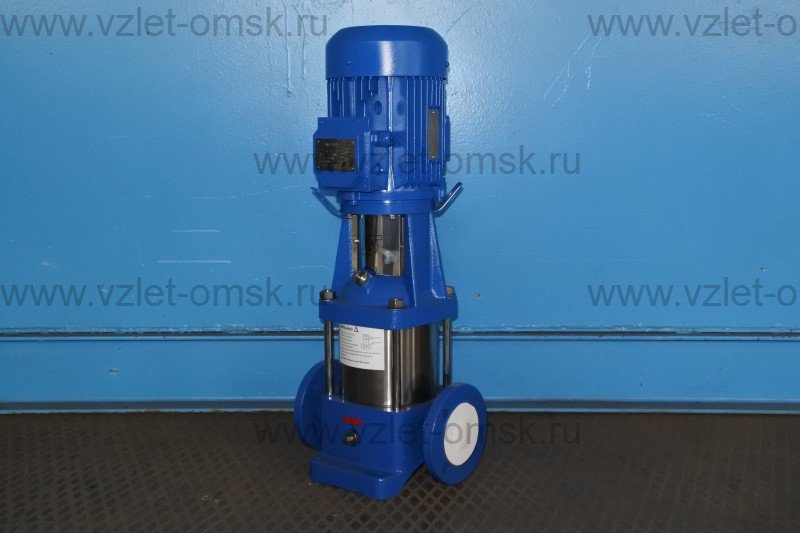

НВС 16-5 — Высоконапорный насос для чистой воды
Вертикальный стационарный насос для подачи чистой воды в системах водоснабжения и технологических линиях. При расходе 16 м³/ч напор составляет 53 м. При выборе модели сверьте требуемую рабочую точку с таблицей и графиком ниже: напор меняется вместе с расходом.
Основные параметры
Перекачиваемая среда: чистая вода. Исполнение: вертикальное, стационарное.
Сферы применения НВС 16-5
Модель подходит для задач подачи чистой воды, если расчетные расход и напор системы находятся в пределах рабочей характеристики. Возможные варианты применения:
- Водоснабжение объектов – подача и распределение чистой воды в инженерных сетях.
- Повысительные узлы – подача воды на участки с расчетными потерями давления.
- Технологические линии – подача чистой воды к оборудованию в рабочем диапазоне насоса.
НВС 16-5 подбирают по рабочей точке системы. Если требуемые расход и напор не совпадают с характеристикой, сравните соседние модели серии НВС.

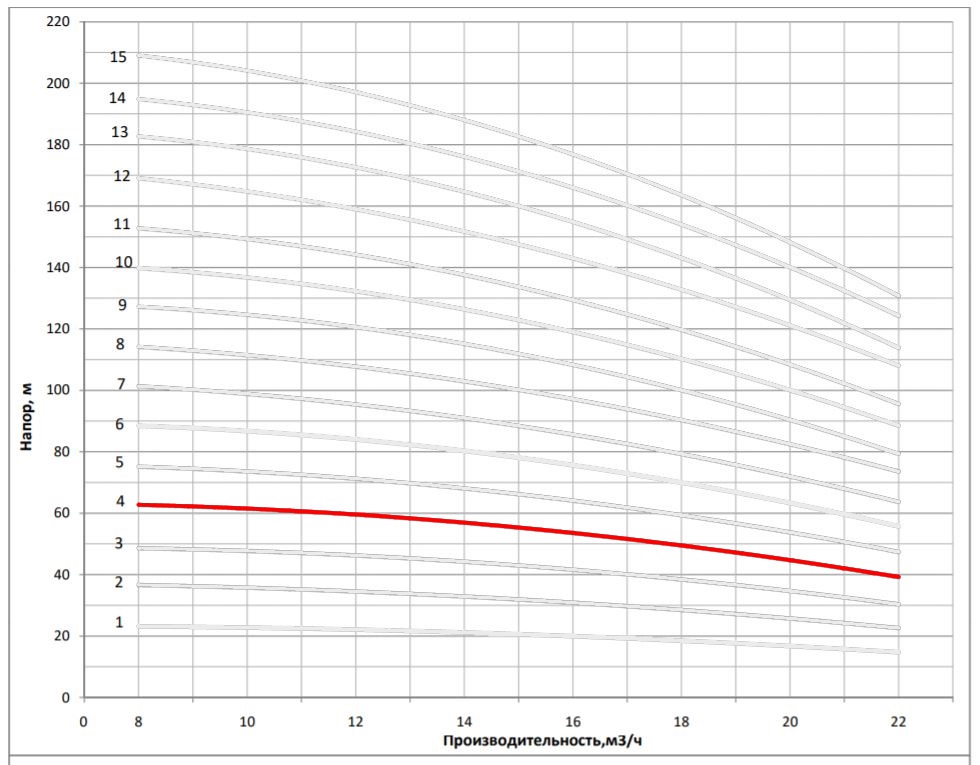

Как меняется напор при разном расходе
По рабочей характеристике НВС 16-5: при 8 м³/ч — 63 м, при 16 м³/ч — 53 м, при 22 м³/ч — 40 м. Полный ряд значений приведен в таблице. При подборе также учитывайте графики КПД и кавитационного запаса.
| Расход Q, м³/ч | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 |
|---|---|---|---|---|---|---|---|---|
| Напор H, м | 63 | 62 | 60 | 57 | 53 | 50 | 44 | 40 |
Графики для подбора

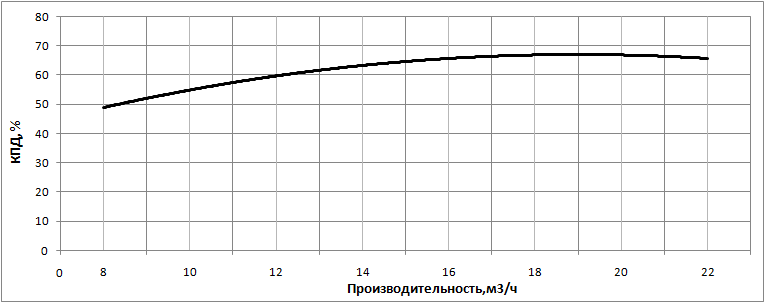

КПД насоса

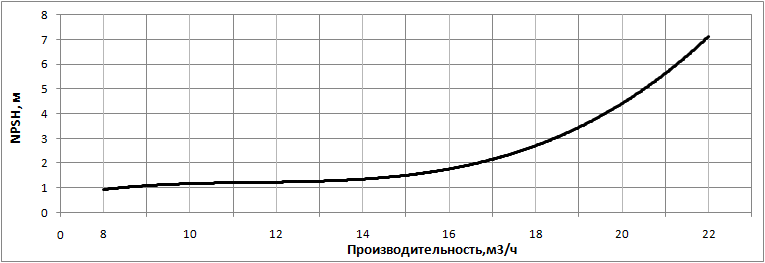

Кавитационный запас

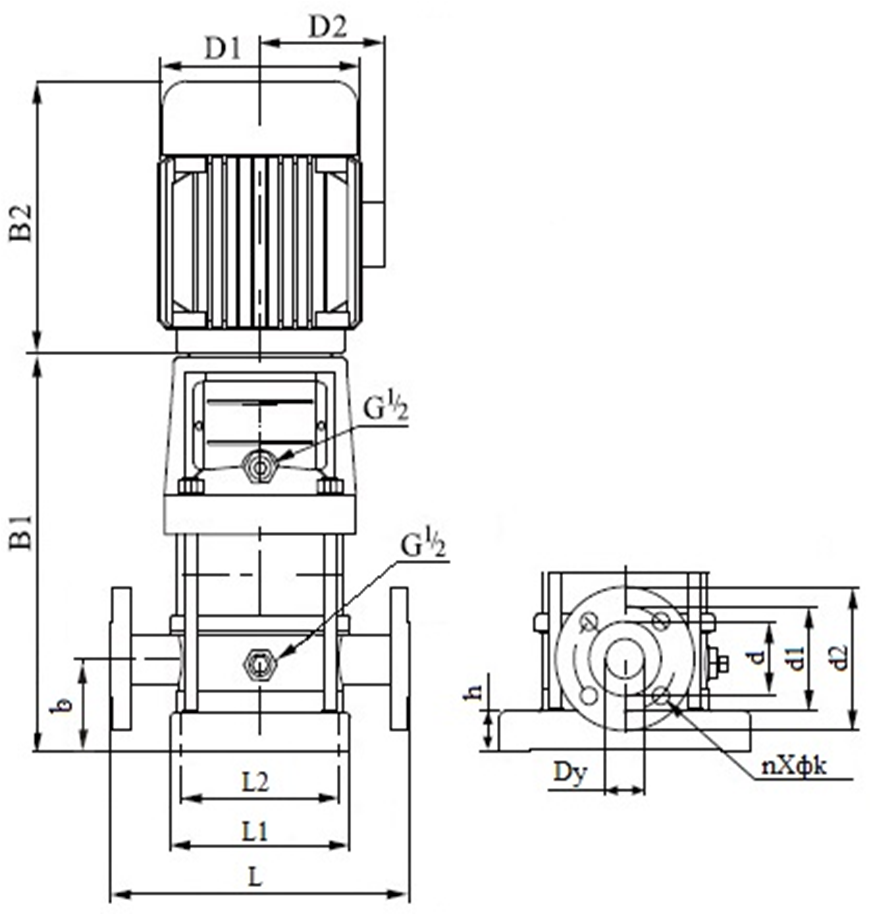

Присоединительные и габаритные размеры
| В1 | В2 | В1+В2 | D1 | D2 | L | L1 | L2 | b | h | Dy | d | d1 | d2 | n | k |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 562 | 430 | 992 | 260 | 208 | 300 | 199 | 130 | 90 | 55 | 50 | 80 | 125 | 165 | 4 | 18 |
