Насос НВС 20-4 предназначен для перекачивания чистой и слабо загрязнённой воды в системах водоотведения. За счёт номинальной подачи 20 м³/ч и 4 секций он обеспечивает стабильный напор при компактных габаритах, что делает его удобным для циркуляции антифриза.
- Оптимален для насосных станций с расходом до 20 м³/ч.
- Комплектуется общепромышленным или взрывозащищённым электродвигателем.
- Подходит для непрерывной эксплуатации.
| Номинальная подача | 20 м³/ч |
|---|---|
| Количество секций | 4 |
| Исполнение | НВС / НВСК (по запросу) |
| Тип электродвигателя | общепромышленный / взрывозащищённый |
| Перекачиваемая среда | вода, технически чистые жидкости |
Расшифровка обозначения насосов НВС
НВС — центробежный вертикальный многосекционный насос.
20 — номинальная подача насоса, м³/ч.
4 — количество секций.
Насосный агрегат оснащается общепромышленным или взрывозащищённым двигателем.
НВСК — вариант исполнения насоса из нержавеющей стали.

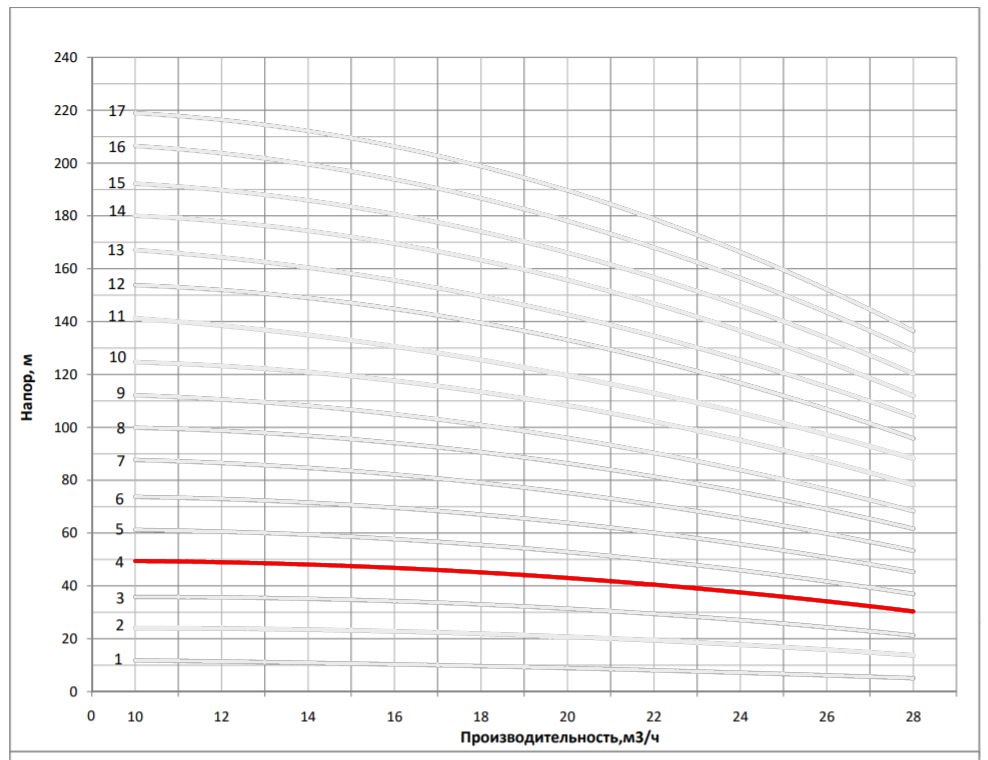

Рабочая характеристика насоса
| Q,(м³/ч) | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 26 | 28 |
| Н, (м) | 50 | 49 | 48 | 47 | 45 | 43 | 40 | 38 | 34 | 30 |
КПД насоса
Кавитационный запас
Присоединительные и габариные размеры
| В1 | В2 | В1+В2 | D1 | D2 | L | L1 | L2 | b | h | Dy | d | d1 | d2 | n | k |
| 517 | 430 | 947 | 260 | 208 | 300 | 199 | 130 | 90 | 55 | 50 | 80 | 125 | 165 | 4 | 18 |
Вес (кг)
74
Модель насоса
НВС
Расход
20
Напор
43
Тип всасывания
нормальновсасывающие
Вариант монтажа
стационарный
Установка
вертикальная
Тип привода
электрический
Тип рабочего колеса
лопастное
Номинальная мощность, кВт
5,5
Охлаждение
охлаждение вентилятором IP54
Взрывозащита
без взрывозащиты
Тип перекачиваемой среды
чистая вода
Способ установки
наружный
