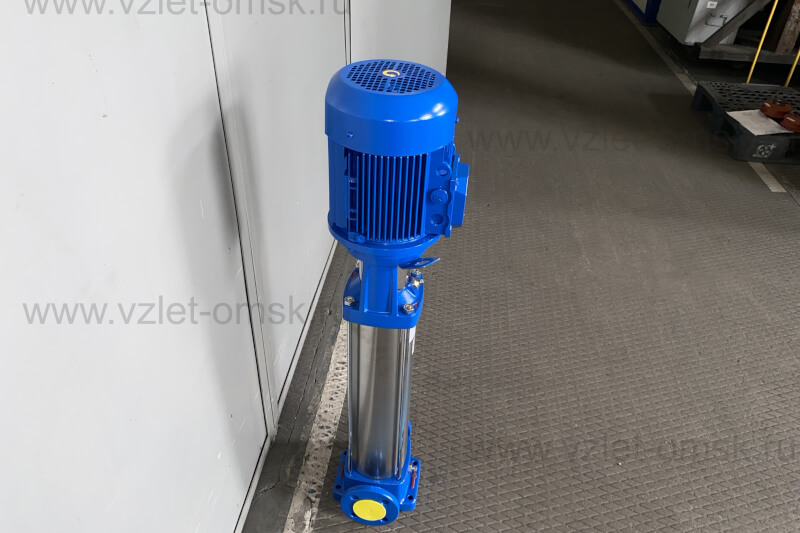

НВС 5-26 — Высоконапорный насос для чистой воды
Вертикальный стационарный насос для подачи чистой воды в системах водоснабжения и технологических линиях. При расходе 5 м³/ч напор составляет 131 м. При выборе модели сверьте требуемую рабочую точку с таблицей и графиком ниже: напор меняется вместе с расходом.
Основные параметры
Перекачиваемая среда: чистая вода. Исполнение: вертикальное, стационарное.
Сферы применения НВС 5-26
Модель подходит для задач подачи чистой воды, если расчетные расход и напор системы находятся в пределах рабочей характеристики. Возможные варианты применения:
- Локальное водоснабжение – подача чистой воды в небольшие инженерные контуры.
- Узлы водоподготовки – подача воды на оборудование фильтрации при совпадении рабочей точки.
- Подпиточные линии – подача чистой воды в контуры с расчетным расходом и напором в диапазоне характеристики.
НВС 5-26 подбирают по рабочей точке системы. Если требуемые расход и напор не совпадают с характеристикой, сравните соседние модели серии НВС.

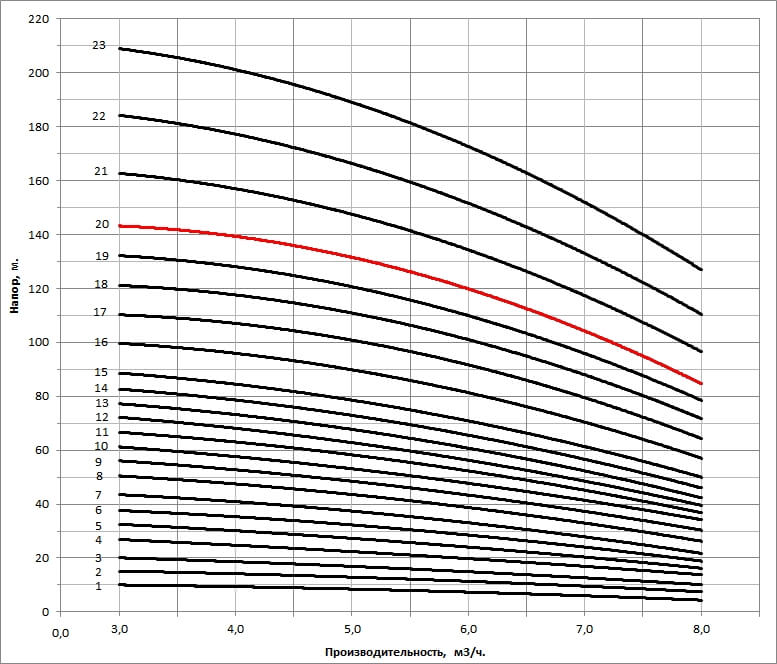

Как меняется напор при разном расходе
По рабочей характеристике НВС 5-26: при 3 м³/ч — 143 м, при 5 м³/ч — 131 м, при 8 м³/ч — 85 м. Полный ряд значений приведен в таблице. При подборе также учитывайте графики КПД и кавитационного запаса.
| Расход Q, м³/ч | 3 | 4 | 5 | 6 | 7 | 8 |
|---|---|---|---|---|---|---|
| Напор H, м | 143 | 140 | 131 | 120 | 104 | 85 |
Графики для подбора
КПД насоса
Кавитационный запас
Присоединительные и габаритные размеры
| В1 | В2 | В1+В2 | D1 | D2 | L | L1 | L2 | L3 | L4 | b | h | Dy | d | d1 | d2 | n | n1 | k | k1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 954 | 300 | 1254 | 230 | 188 | 250 | 150 | 100 | 180 | 210 | 75 | 32 | 32 | 60 | 100 | 140 | 4 | 4 | 18 | 13 |
