Основные параметры
Насос погружной шламовый серии «Иртыш» ПШ4 80/310.310.И-20-5,5/6-116
Расход: от 20 до 65 м³/ч
Напор: от 13,5 до 15,5 м.в.с.
Артикул (Код для заказа): уточняется при заказе оборудования
Внимание! Опускное устройство заказывается отдельно и имеет собственный артикул!
Насос укомплектован шкафом управления Иртыш ШУ1-1.5,5.6-31
Расшифровка обозначения
Насос погружной шламовый серии «Иртыш» типа ПШ4 80/310.310.И-20-5,5/6-116:
П - погружной электродвигатель без принудительного охлаждения;
Ш - гидравлическая часть насоса предназначена для перекачивания промышленных жидкостей;
4 - в насосе установлено четырёхканальное рабочее колесо;
80 - номинальный диаметр напорного патрубка, мм;
310 - номинальный диаметр рабочего колеса, мм;
310 - фактический диаметр рабочего колеса, мм;
И - материал рабочей части износостойкий чугун;
- без обозначения, стандартная длина кабеля 10 метров;
20 - длина встроенного кабеля 20 метров;
5,5 - номинальная мощность электродвигателя, кВт;
6 - число полюсов электродвигателя;
1 - на опускном устройстве;
1 - ручного управления;
6 - влаго-термозащита.

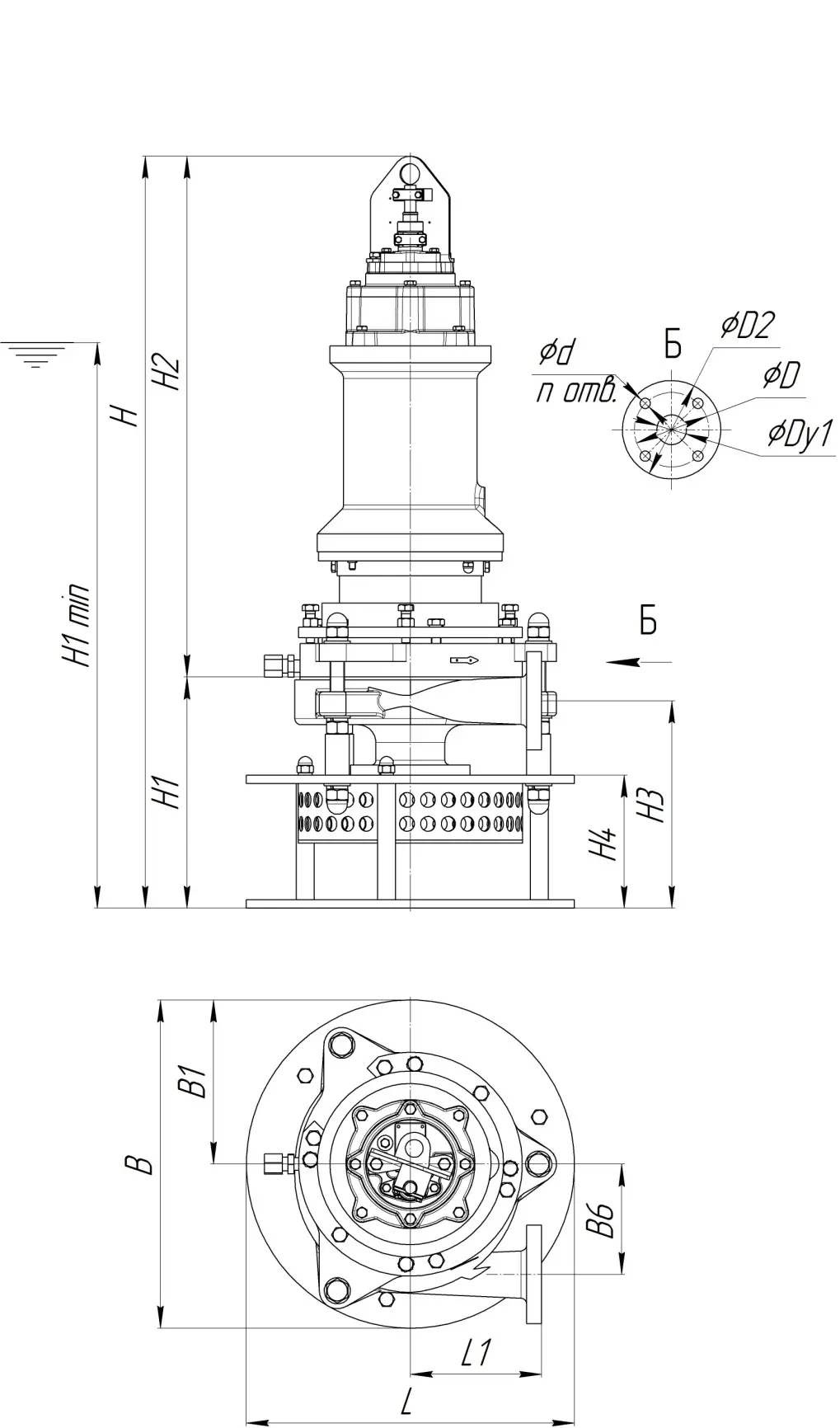

Общий вид и габаритные размеры электронасоса серии «Иртыш» ПШ4 80/310.310.И-20-5,5/6-016
Возможны технические изменения.
Габаритные размеры (ПШ4 80/310.310.И-20-5,5/6-016)
| L | L1 | B | B1 | B6 | H | H1 | H2 | H3 | H4 | H1min | Dy1 | D | D2 | d | n |
| 530 | 250 | 530 | 265 | 187 | 1260 | 390 | 870 | 347,5 | 223 | 945 | 80 | 150 | 190 | 18 | 4 |

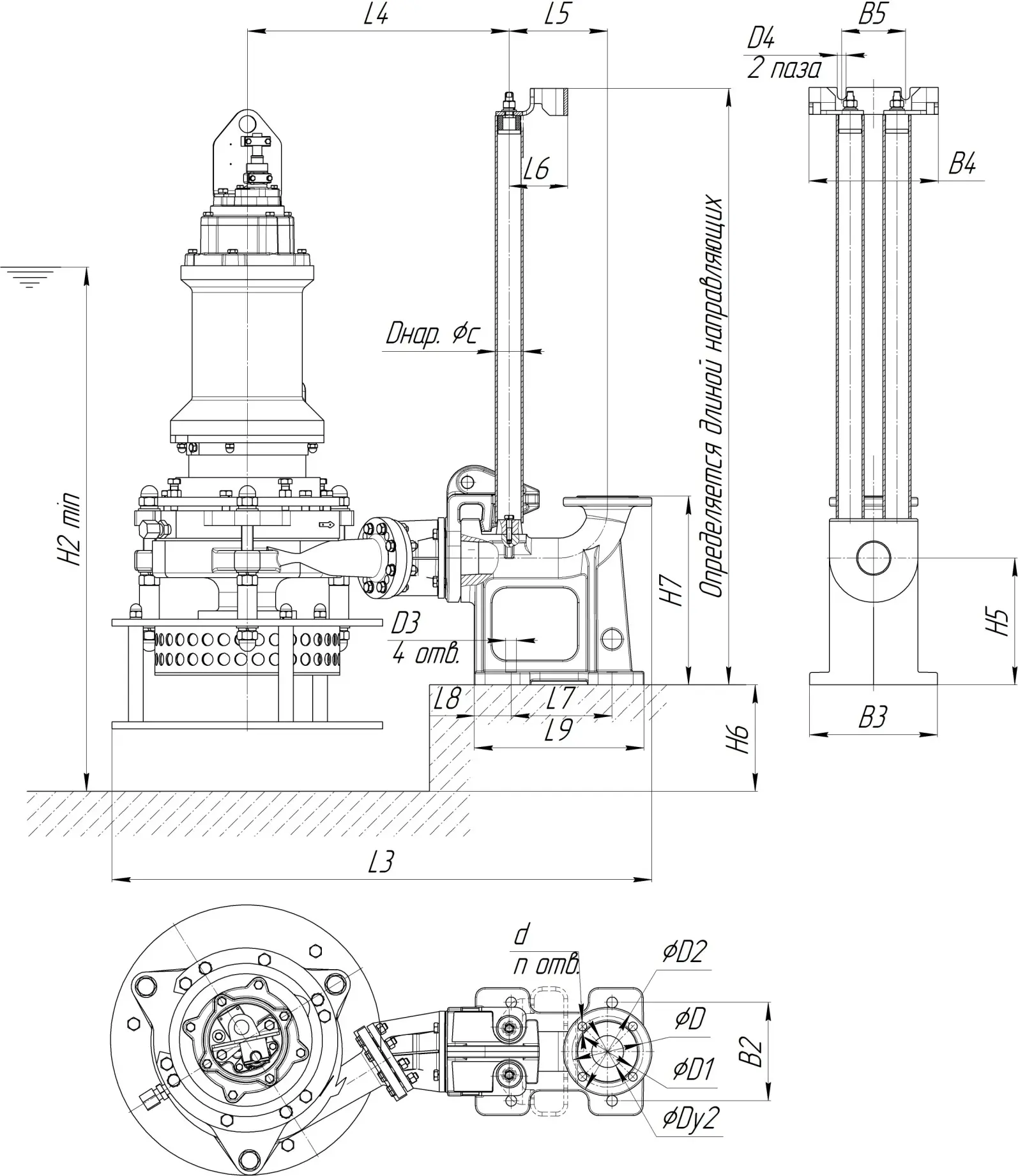

Общий вид и габаритные размеры электронасоса серии «Иртыш» ПШ4 80/310.310.И-20-5,5/6-116
Возможны технические изменения.
Габаритные размеры (ПШ4 80/310.310.И-20-5,5/6-116)
| Dy2 | L3 | L4 | L5 | L6 | L7 | L8 | L9 | B2 | B3 | B4 | B5 | H5 | H6 | H7 | D3 | D4 | c | H2min |
| 100 | 851 | 580 | 214 | 119 | 230 | 94 | 410 | 200 | 260 | 263 | 130 | 290 | 215 | 474 | 22 | 18 | 57 | 1070 |
Параметры рабочей точки
| Производительность, Q | 40 | м³/ч |
| Напор, Н | 15 | м |
| Потребляемая мощность в рабочей точке, Nпотр | 3,1 | кВт |
Характеристики насоса
| Вариант монтажа насоса | на опускном устройстве |
| Условный диаметр напорного патрубка, Ду, мм | 80 |
| Тип рабочего колеса | четырехканальное |
| Фактический диаметр рабочего колеса, мм | 310 |
| Рекомендуемая глубина погружения, м | не более 10 |
| Тип уплотнения вала | торцовое |
| Материал вращающейся части и неподвижного кольца торцового уплотнения | карбид кремния |
| Материал рабочего колеса | чугун ВЧ50 |
| Материал корпуса спирального | чугун ВЧ50 |
Параметры электродвигателя
| Номинальная мощность, кВт | 5,5 |
| Напряжение, В | 380 |
| Частота тока, Гц | 50 |
| Номинальный ток, А | 13,05 |
| Число полюсов | 6 |
| Частота вращения, об/мин | 950 |
| Сos φ | 0,76 |
| КПД эл. двигателя | 84 |
| Соединение обмоток по схеме | ✻ |
| Класс нагревостойкости | F |
| Способ охлаждения электродвигателя | погружной электродвигатель без принудительного охлаждения |
| Способ защиты электродвигателя | влаго-термозащита |
| Степень защиты электродвигателя | IP 68 |
Кабель питания
| Длина встроенного электрического кабеля, м | 20 |
| Количество жил кабеля, шт. | по факту заказа |
| Сечение жил, мм² | по факту заказа |
| Изоляция кабеля | маслостойкая |
Исполнение шкафа защиты, поставляемого в комплекте с насосом: ручного управления
Электронасос выполнен в климатическом исполнении УХЛ5* ГОСТ 15150-69 (значение температуры воздуха при эксплуатации +1°С … + 40°С)

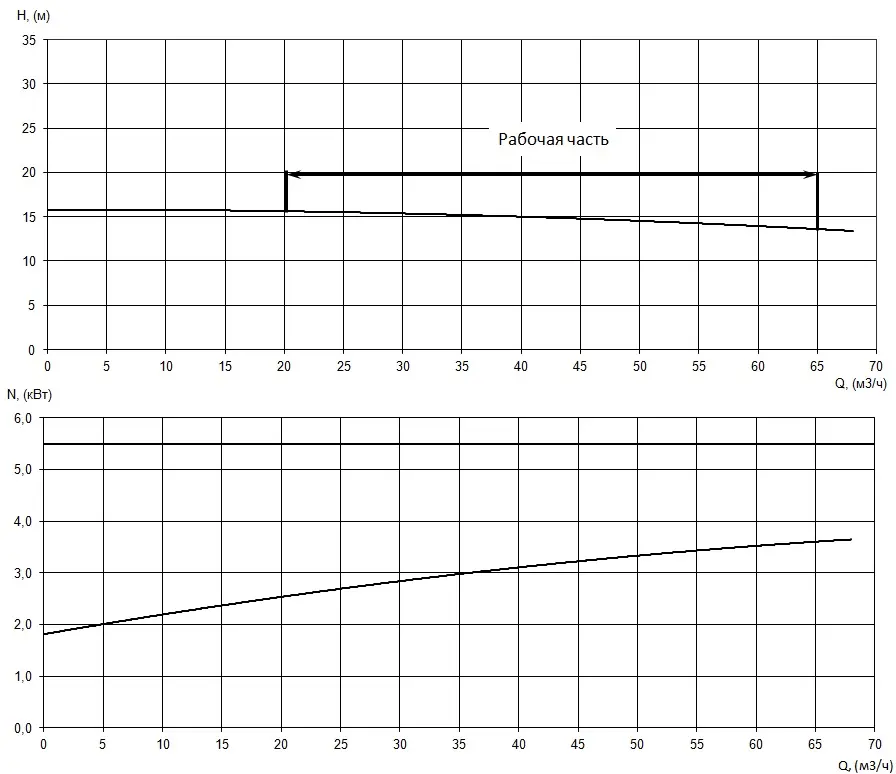

Рабочие характеристики насоса серии «Иртыш» ПШ4 80/310.310.И-20-5,5/6
Ресурсы
| Средняя наработка на отказ, часов, не менее | 7000 |
| Средний ресурс до главного техобслуживания, часов, не менее | 20000 |
| Средний срок службы, лет, не менее | 20 |
Перечень необходимых защит при эксплуатации электронасосов серии «Иртыш»
Для обеспечения длительной безаварийной работы каждого насоса «Иртыш» необходимо реализовать нижеперечисленный перечень защит и функций управления:
- защиты по встроенным датчикам в насосе. Наличие и тип датчиков зависит от комплектации насоса (информация предоставляется заводом изготовителем по запросу);
- наличие в шкафу управления автоматического выключателя защиты электродвигателя, подобранного в соответствии с номинальным током двигателя;
- тепловую защиту двигателя;
- контроль порядка чередования фаз;
- контроль повышенного или пониженного напряжения на каждой фазе;
- контроль перегрузки по току;
- контроль перекоса тока по фазам;
- контроль отсутствия одной или более фаз питания;
- контроль сопротивления изоляции обмоток статора относительно корпуса насоса;
- защита от «сухого» хода.
Для работы электронасоса мощностью свыше 3кВт в автоматическом режиме необходимо обеспечить условия для плавного запуска и останова электродвигателя насоса при помощи устройств плавного пуска или частотного преобразователя для электронасоса, предназначенного под частотное регулирование.
Для выполнения пусконаладочных работ необходимо реализовать режим ручного управления насосами и другим оборудованием. Шкаф должен иметь органы управления режимами работы оборудования, кнопки «Пуск», «Стоп» и световую индикацию как минимум «Сеть», «Насос в работе», «Авария насоса».
Заказчик ознакомлен с перечнем обязательных защит и несет ответственность за выход насосов из работоспособного состояния по причине нереализованных защит, предусмотренных шкафами управления серии «Иртыш».
Для долгосрочной работы насосов серии «Иртыш» рекомендуется приобретение шкафов управления серии «Иртыш» и выполнение пусконаладочных работ специалистами ОДО «Предприятие «Взлет».
