Расшифровка обозначения

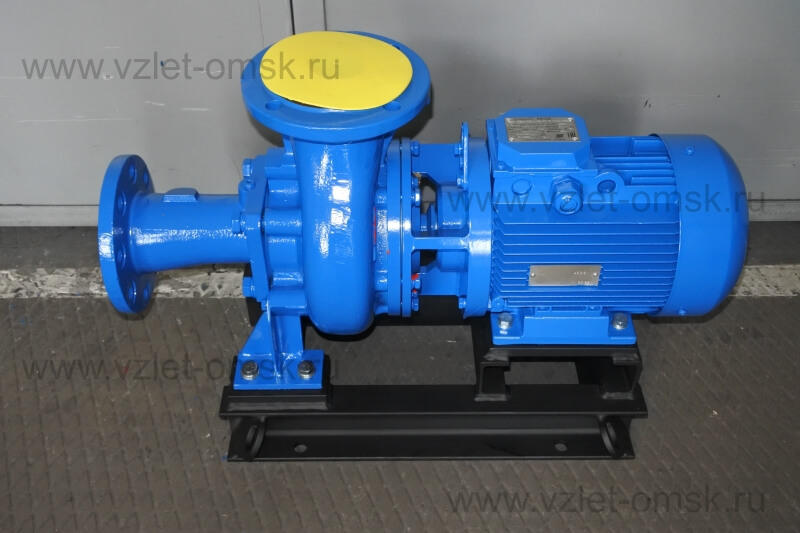

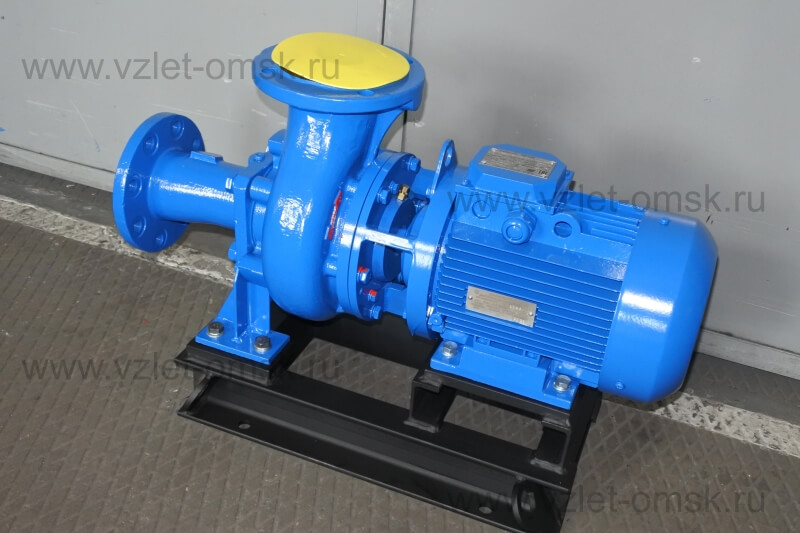

Насос НФ2 100/150.137-5,5/2-200
Н - наружный электродвигатель;
Ф - гидравлическая часть насоса предназначена для перекачивания сточных вод;
2 - в насосе установлено двух - канальное рабочее колесо;
100 - номинальный диаметр напорного патрубка, мм;
150 - номинальный диаметр рабочего колеса, мм;
137 - фактический диаметр рабочего колеса, мм;
5.5 - номинальная мощность электродвигателя, кВт;
2 - число полюсов электродвигателя;
2 - стационарный моноблочный горизонтальный;
0 - без шкафа управления;
0 - без защиты.
Шкаф защиты и управления
Насос не укомплектован шкафом защиты серии Иртыш. В случае применения насоса без шкафа защиты или с каким - либо шкафом защиты (управления) не обеспечивающим защиту насоса в полном объёме предприятие не несет гарантийных обязательств за выход насосов из рабочего состояния по причине нереализованных защит, предусмотренных шкафами защиты (управления) Иртыш.

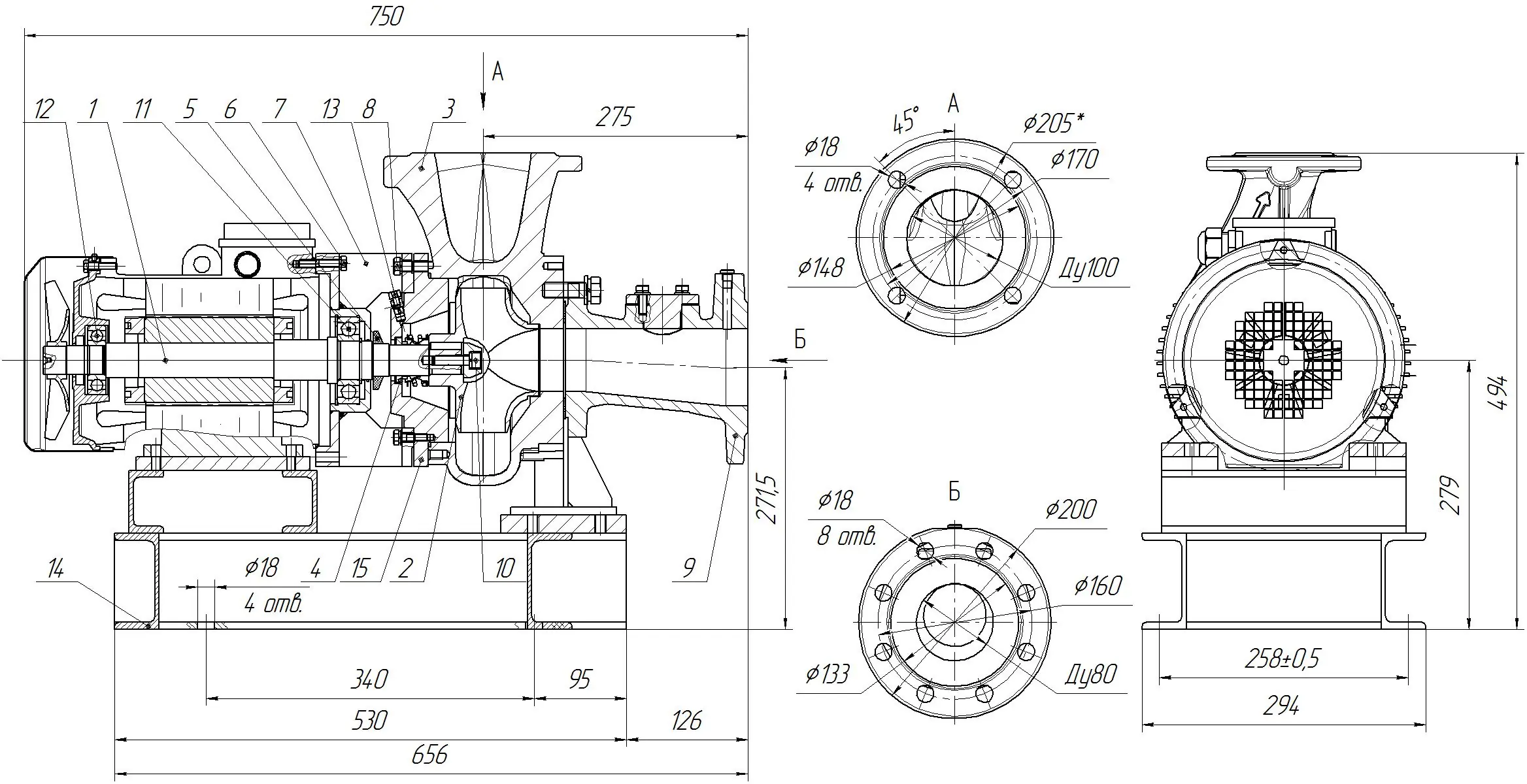

Общий вид и габаритные размеры электронасоса
1. Электродвигатель; 2. Колесо рабочее; 3. Корпус спиральный; 4. Торцовое уплотнение; 5. Манжета; 6. Метизы крепления проставки к корпусу электродвигателя; 7. Проставка; 8. Метизы крепления проставки к фланцу; 9. Патрубок входной; 10. Метизы крепления колеса рабочего; 11. Подшипник, 12. Подшипник; 13. Кран «Маевского»; 14. Рама; 15. Фланец.

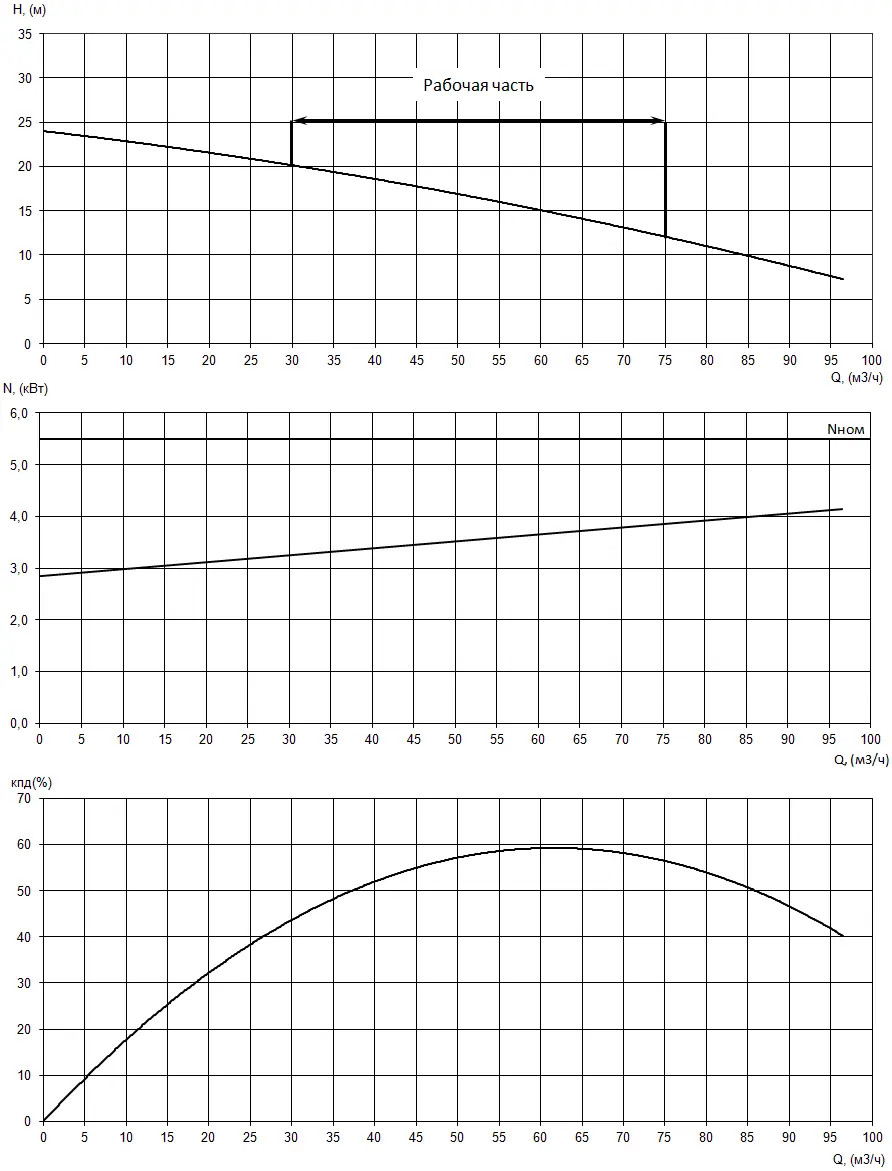

Параметры рабочей точки
Производительность, Q |
60 |
м³/ч |
Напор, Н |
15 |
м |
Потребляемая мощность в рабочей точке, Nпотр |
3,7 |
кВт |
КПД агрегата, η |
59 |
% |
Характеристики насоса
Вариант монтажа насоса |
стационарный моноблочный горизонтальный |
Условный диаметр напорного патрубка, Ду, мм |
100 |
Тип рабочего колеса |
двухканальное |
Фактический диаметр рабочего колеса, мм |
137 |
Максимальный размер перекачиваемых частиц, мм |
35 |
Тип уплотнения вала |
торцовое |
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
Материал рабочего колеса |
чугун СЧ20 |
Материал корпуса спирального |
чугун СЧ20 |
Параметры электродвигателя
Номинальная мощность, кВт |
5,5 |
Напряжение, В |
380 |
Частота тока, Гц |
50 |
Номинальный ток, А |
11,4 |
Число полюсов |
2 |
Частота вращения, об/мин |
2850 |
Сos φ |
0,85 |
КПД эл. двигателя |
86 |
Соединение обмоток по схеме |
звезда |
Класс нагревостойкости |
F |
Способ защиты электродвигателя |
без защиты |
Степень защиты электродвигателя |
IP 54 |
Исполнение шкафа защиты, поставляемого в комплекте с насосом |
ручного управления |
Ресурсы
Средняя наработка на отказ, часов, не менее |
7000 |
Средний ресурс до главного техобслуживания, часов, не менее |
20000 |
Средний срок службы, лет, не менее |
20 |
Масса насосного агрегата без шкафа управления, кг. |
100 |
