Наружный насос Иртыш НФ2 125/315.336-11/6-200 - Описание
- Характеристики
- Видео
- Документация
Расшифровка обозначения
Н - наружный электродвигатель («сухой»);
Ф - для сточных масс;
2 – - в насосе установлено двух - канальное рабочее колесо;
125 - номинальный диаметр напорного патрубка, мм;
315 - номинальный диаметр рабочего колеса, мм;
336 - фактический диаметр рабочего колеса, мм;
11 - номинальная мощность электродвигателя, кВт;
6 - число полюсов электродвигателя;
2 – стационарный моноблочный горизонтальный монтаж насоса;
0 – без шкафа защиты и управления;
0 – без защиты;

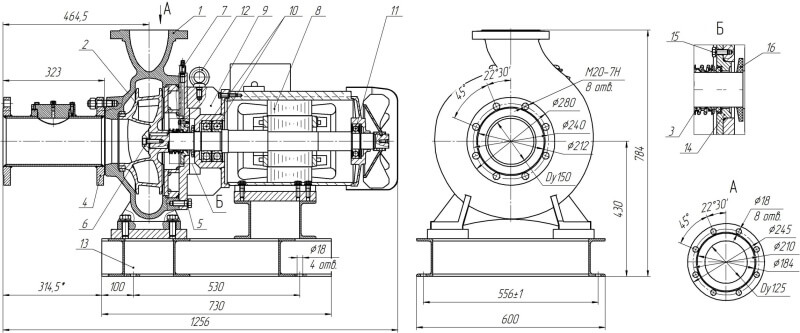

Общий вид и габаритные размеры электронасоса
1. Корпус спиральный;
2. Колесо рабочее (свободновихревое открытого типа для электронасоса "Иртыш"НФс);
3. Торцовое уплотнение;
4. Патрубок входной;
5. Метизы крепления проставки к корпусу спиральному;
6. Метизы крепления колеса рабочего;
7. Кран Маевского;
8. Электродвигатель;
9. Проставка;
10,11. Подшипник;
12 Строповочная проушина;
13. Рама;
14. Крышка камеры;
15. Метизы крепления крышки камеры;
17. Отбойник

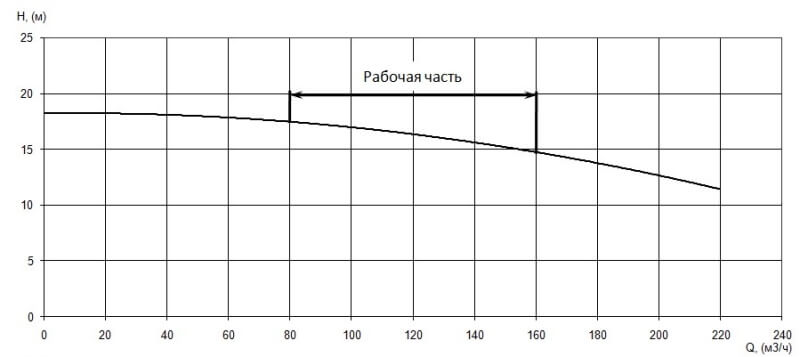

Параметры рабочей точки
|
Производительность, Q |
125 |
м³/ч |
|
Напор, Н |
16 |
м |
|

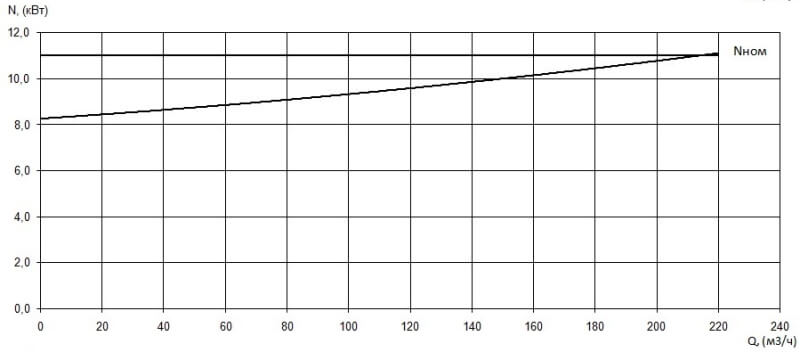

Потребляемая мощность в рабочей точке, Nпотр |
9,5 |
кВт |
|

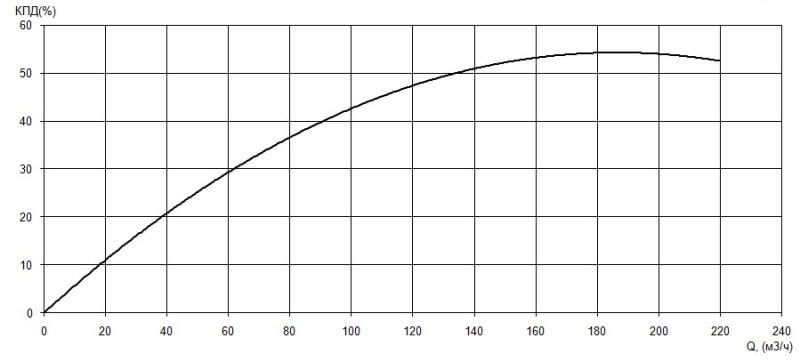

КПД агрегата, η |
48 |
% |
Характеристики насоса
|
Вариант монтажа насоса |
стационарный горизонтальный |
|
Условный диаметр напорного патрубка, Ду, мм |
125 |
|
Условный диаметр входногоого патрубка, Ду, мм |
150 |
|
Тип рабочего колеса |
двухканальное |
|
Фактический диаметр рабочего колеса, мм |
336 |
|
Максимальный размер перекачиваемых частиц, мм |
50 |
|
Тип уплотнения вала |
торцовое |
|
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
|
Материал рабочего колеса |
чугун СЧ20 |
|
Материал корпуса спирального |
чугун СЧ20 |
Параметры электродвигателя
|
Номинальная мощность, кВт |
11 |
|
Напряжение, В |
380 |
|
Частота тока, Гц |
50 |
|
Номинальный ток, А |
24,5/14 |
|
Число полюсов |
6 |
|
Частота вращения, об/мин |
970 |
|
Сos φ |
0,8 |
|
КПД эл. двигателя |
86,1 |
|
Соединение обмоток по схеме |
D/« |
|
Класс нагревостойкости |
F |
|
Степень защиты электродвигателя |
IP 54 |
Ресурсы
|
Средняя наработка на отказ, часов, не менее |
7000 |
|
Средний ресурс до главного техобслуживания, часов, не менее |
20000 |
|
Средний срок службы, лет, не менее |
20 |
|
Масса насосного агрегата, кг. |
360 |
