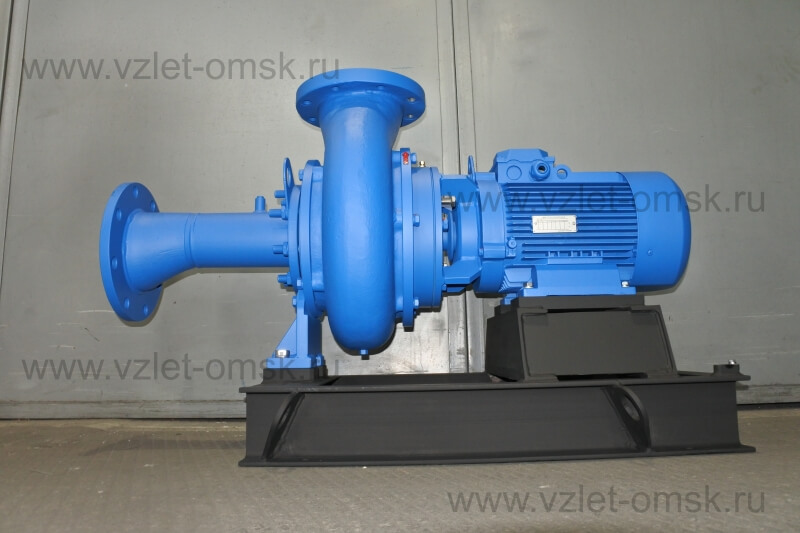

Насос наружный фекальный серии «Иртыш» НФ2 150/255.227-11/4-200
- Описание
- Характеристики
- Видео
- Документация
Расшифровка обозначения
Насос НФ2 150/255.227-11/4-200:
Н - наружный электродвигатель;
Ф - гидравлическая часть насоса предназначена для перекачивания сточных вод;
2 - в насосе установлено двух-канальное рабочее колесо;
150 - номинальный диаметр напорного патрубка, мм;
255 - номинальный диаметр рабочего колеса, мм;
227 - фактический диаметр рабочего колеса, мм;
11 - номинальная мощность электродвигателя, кВт;
4 - число полюсов электродвигателя;
2 - стационарный моноблочный горизонтальный;
0 - без шкафа управления;
0 - без защиты.
Шкаф защиты и управления
Насос не укомплектован шкафом защиты серии Иртыш. В случае применения насоса без шкафа защиты или с каким - либо шкафом защиты (управления) не обеспечивающим защиту насоса в полном объёме предприятие не несет гарантийных обязательств за выход насосов из рабочего состояния по причине нереализованных защит, предусмотренных шкафами защиты (управления) Иртыш.

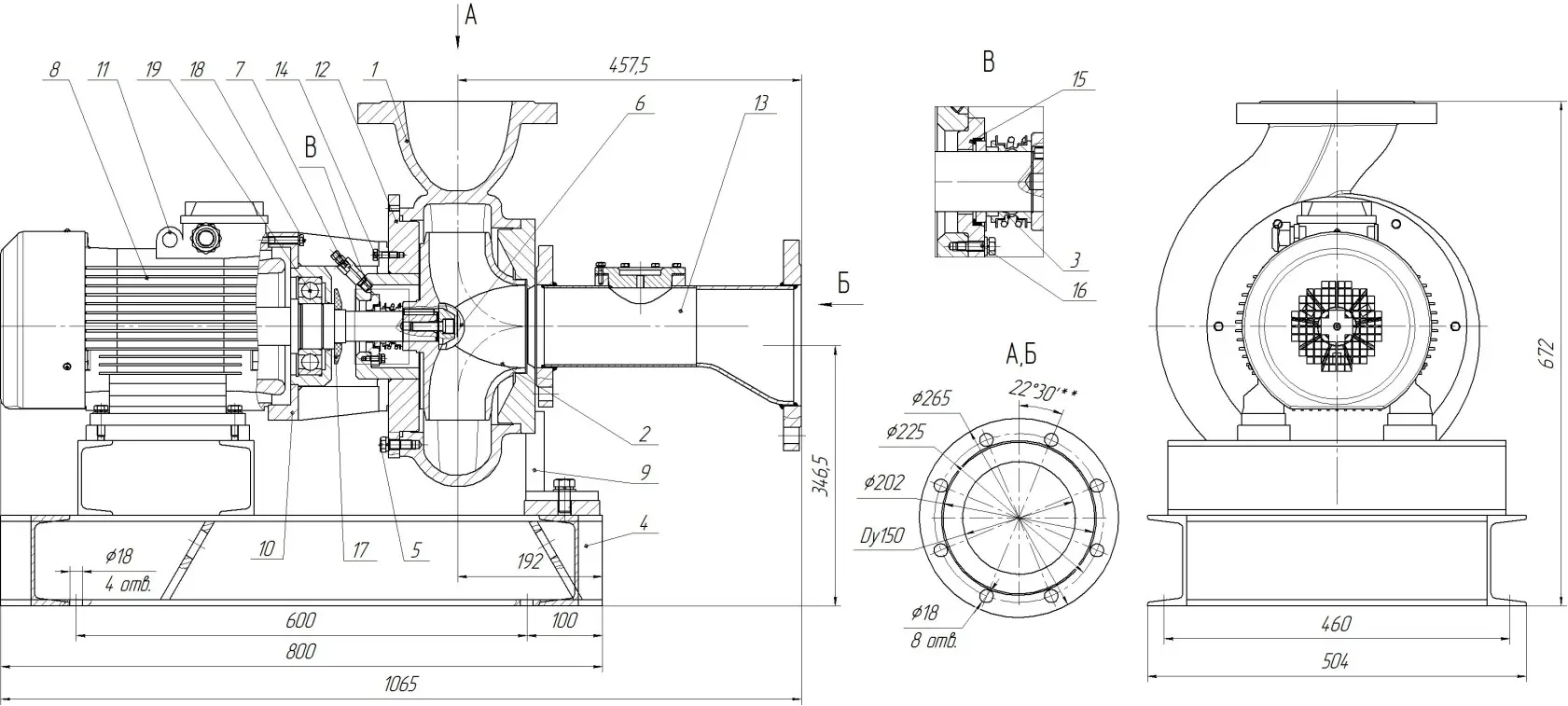

Общий вид и габаритные размеры электронасоса
1. Электродвигатель;
2. Колесо рабочее;
3. Корпус спиральный;
4. Торцовое уплотнение;
5. Торцовое уплотнение;
6. Рама;
7. Фланец;
8. Пробка масляной камеры для заливки масла;
9. Метизы крепления корпуса камеры и стакана подшипника к фланцу;
10. Метизы крепления колеса рабочего;
11. Подшипник;
12. Подшипник (-ки);
13. Датчик влажности;
14. Метизы крепления фланца к корпусу электродвигателя;
15. Корпус камеры;
16. Пробка контроля уровня масла;
17. Стакан подшипника;
19. Метизы крепления крышки камеры к корпусу камеры;
20. Крышка камеры;
21. Метизы крепления крышки подшипника к стакану подшипника;
22. Крышка подшипника;
23. Крышка подшипника верхняя;
24. Метизы крепления крышки подшипника верхней к стакану подшипника;
25. Пробка масляной камеры для слива масла;
26. Патрубок входной;
27. Метизы крепления патрубка входного к корпусу спиральному;
28. Метизы крепления корпуса камеры к корпусу спиральному.

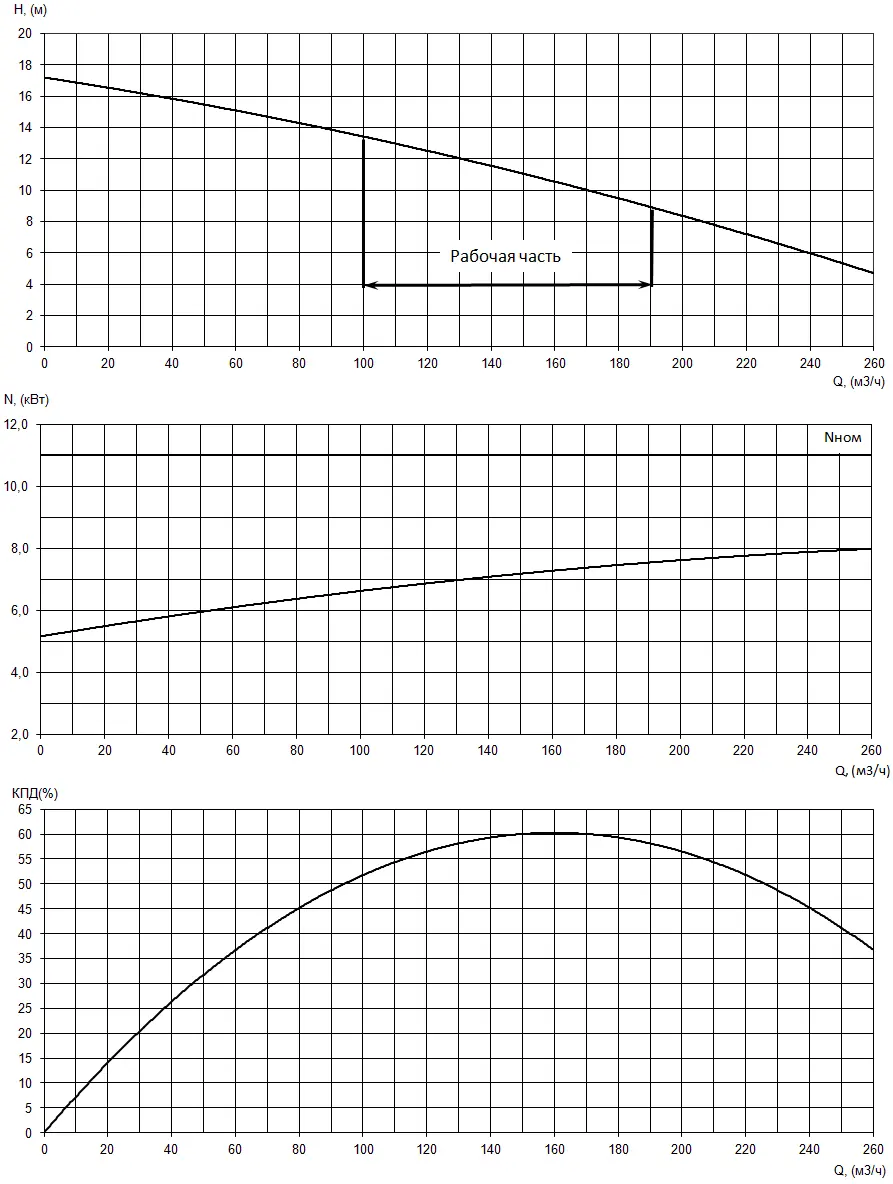

Параметры рабочей точки
|
Производительность, Q |
149 |
м³/ч |
|
Напор, Н |
11 |
м |
|
Потребляемая мощность в рабочей точке, Nпотр |
7,2 |
кВт |
|
КПД агрегата, η |
60 |
% |
Характеристики насоса
|
Вариант монтажа насоса |
стационарный моноблочный горизонтальный |
|
Условный диаметр напорного патрубка, Ду, мм |
150 |
|
Тип рабочего колеса |
двухканальное |
|
Фактический диаметр рабочего колеса, мм |
227 |
|
Максимальный размер перекачиваемых частиц, мм |
50 |
|
Тип уплотнения вала |
торцовое |
|
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
|
Материал рабочего колеса |
чугун СЧ20 |
|
Материал корпуса спирального |
чугун СЧ20 |
Параметры электродвигателя
|
Номинальная мощность, кВт |
11 |
|
Напряжение, В |
380 |
|
Частота тока, Гц |
50 |
|
Номинальный ток, А |
22,9 |
|
Число полюсов |
4 |
|
Частота вращения, об/мин |
1432 |
|
Сos φ |
0,83 |
|
КПД эл. двигателя |
88 |
|
Соединение обмоток по схеме |
☆ |
|
Класс нагревостойкости |
F |
|
Способ защиты электродвигателя |
без защиты |
|
Степень защиты электродвигателя |
IP 54 |
|
Класс энергоэффективности |
ie1 |
|
Исполнение шкафа защиты, поставляемого в комплекте с насосом |
без шкафа управления и защиты |
Ресурсы
|
Средняя наработка на отказ, часов, не менее |
7000 |
|
Средний ресурс до главного техобслуживания, часов, не менее |
20000 |
|
Средний срок службы, лет, не менее |
20 |
|
Масса, кг |
265 |
