Наружный насос Иртыш НФ2 80/315.280-11/4-200 - Описание
- Характеристики
- Видео
- Документация
Расшифровка обозначения
Насос НФ2 80/315.280-11/4-200:
Н - наружный электродвигатель («сухой»);
Ф - для сточных масс;
2 - в насосе установлено двух - канальное рабочее колесо;
80 - номинальный диаметр напорного патрубка, мм;
315 - номинальный диаметр рабочего колеса, мм;
280 - фактический диаметр рабочего колеса, мм;
11 - номинальная мощность электродвигателя, кВт;
4 - число полюсов электродвигателя;
2 - стационарный моноблочный горизонтальный монтаж насоса;
0 - без шкафа управления;
0 - без защиты;
Шкаф защиты и управления
Насос не укомплектован шкафом защиты серии Иртыш. В случае применения насоса без шкафа защиты или с каким - либо шкафом защиты (управления) не обеспечивающим защиту насоса в полном объёме предприятие не несет гарантийных обязательств за выход насосов из рабочего состояния по причине нереализованных защит, предусмотренных шкафами защиты (управления) Иртыш.

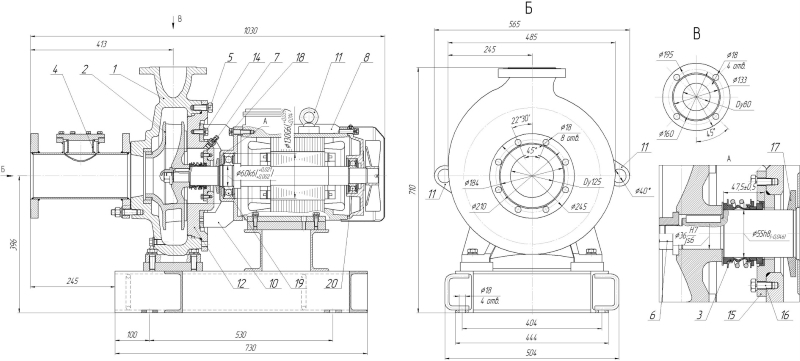

Общий вид и габаритные размеры электронасоса
1 - корпус спиральный;
2 - колесо рабочее
3 - торцовое уплотнение;
4 - патрубок входной;
5 - метизы крепления корпуса спирального;
6 - метизы крепления колеса рабочего;
7 - кран Маевского;
8 - электродвигатель;
9 - лапа;
10 - проставка;
11 - строповочная проушина;
12 - фланец;
14 - метизы крепления проставки к фланцу
15 - крышка камеры;
16 - метизы крепления крышки камеры;
17 - отбойник;
18 - метизы крепления проставки к электродвигателю;
19 - подшипники;
20 - подшипник.

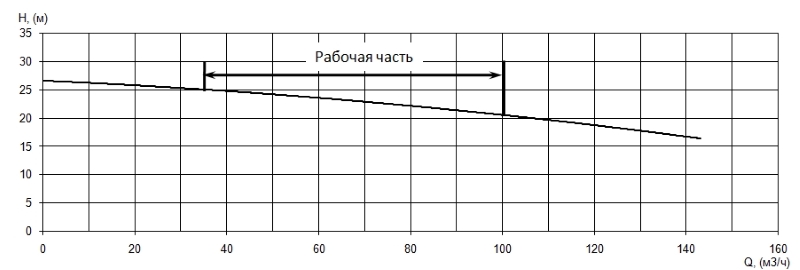

Параметры рабочей точки
|
Производительность, Q |
80 |
м³/ч |
|
Напор, Н |
22 |
м |
|

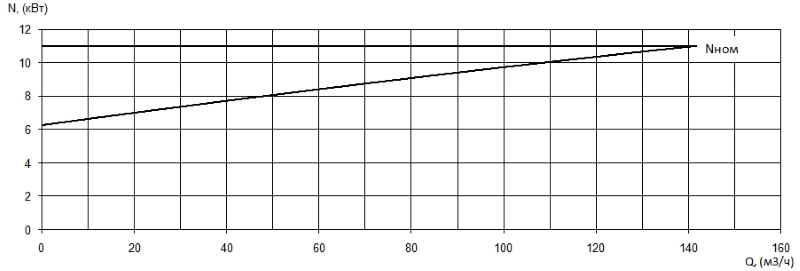

Потребляемая мощность в рабочей точке, Nпотр |
11 |
кВт |
|
КПД агрегата, η |
54 |
% |
Характеристики насоса
|
Вариант монтажа насоса |
стационарный горизонтальный |
|
Условный диаметр напорного патрубка, Ду, мм |
80 |
|
Условный диаметр входного патрубка, Ду, мм |
125 |
|
Тип рабочего колеса |
двухканальное |
|
Фактический диаметр рабочего колеса, мм |
280 |
|
Максимальный размер перекачиваемых частиц, мм |
35 |
|
Тип уплотнения вала |
торцовое |
|
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
|
Материал рабочего колеса |
чугун СЧ20 |
|
Материал корпуса спирального |
чугун СЧ20 |
Параметры электродвигателя
|
Номинальная мощность, кВт |
11 |
|
Напряжение, В |
220/380 |
|
Частота тока, Гц |
50 |
|
Номинальный ток, А |
22,9/39,6 |
|
Число полюсов |
4 |
|
Частота вращения, об/мин |
1432 |
|
Сos φ |
0,83 |
|
КПД эл. двигателя |
88% |
|
Соединение обмоток по схеме |
D/звезда |
|
Класс нагревостойкости |
F |
|
Исполнение шкафа защиты, поставляемого в комплекте с насосом |
без шкафа защиты и управления |
|
Степень защиты электродвигателя |
IP 54 |
Ресурсы
|
Средняя наработка на отказ, часов, не менее |
7000 |
|
Средний ресурс до главного техобслуживания, часов, не менее |
20000 |
|
Средний срок службы, лет, не менее |
20 |
|
Масса насосного агрегата, кг. |
260 |
