Наружный насос Иртыш НФ3 100/250.267-3/8-410 - Описание
- Характеристики
- Видео
Расшифровка обозначения
Насос НФ3 100/250.267-3/8-410
Н - наружный электродвигатель;
Ф - гидравлическая часть насоса предназначена для перекачивания сточных вод;
3 - в насосе установлено трех - канальное рабочее колесо;
100 - номинальный диаметр напорного патрубка, мм;
250 - номинальный диаметр рабочего колеса, мм;
267 - фактический диаметр рабочего колеса, мм;
3 - номинальная мощность электродвигателя, кВт;
8 - число полюсов электродвигателя;
4 - стационарный на плите с муфтой горизонтальный;
1 - ручного управления;
0 - без защиты.
Шкаф защиты и управления
Насос укомплектован шкафом управления Иртыш ШУ1-1.3.6-31

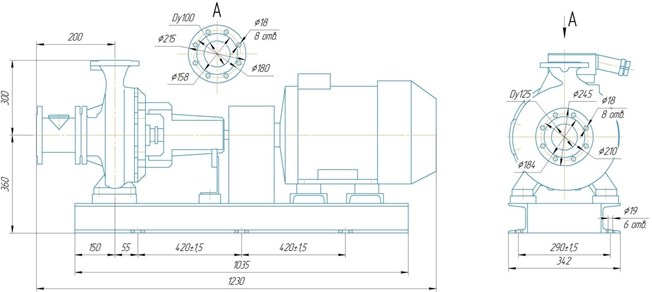

Общий вид и габаритные размеры электронасоса

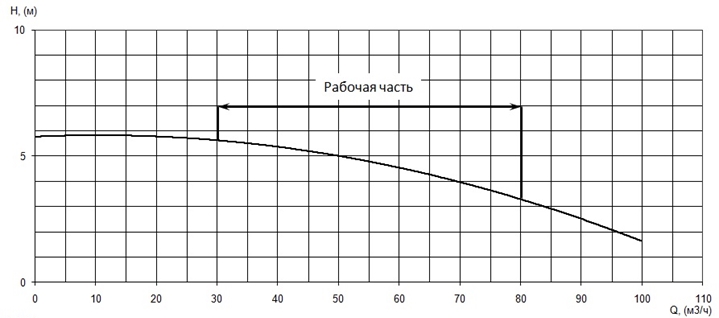

Параметры рабочей точки
|
Производительность, Q |
50 |
м³/ч |
|
Напор, Н |
5 |
м |
|

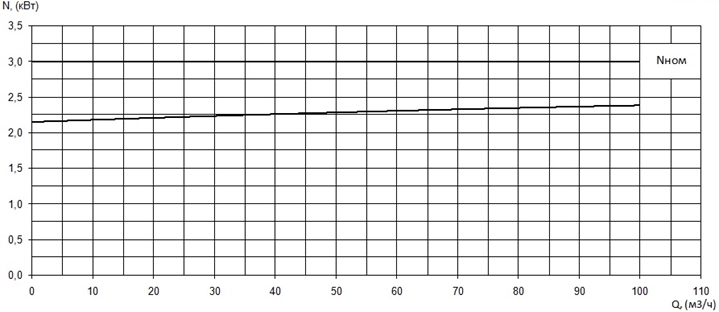

Потребляемая мощность в рабочей точке, Nпотр |
2,26 |
кВт |
|

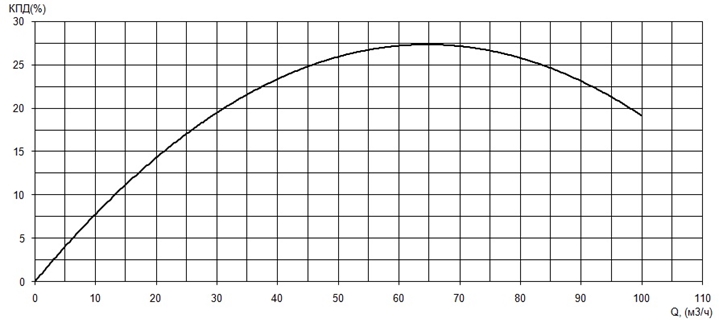

КПД агрегата, η |
26 |
% |
Характеристики насоса
|
Вариант монтажа насоса |
стационарный на плите с муфтой горизонтальный |
|
Условный диаметр напорного патрубка, Ду, мм |
100 |
|
Тип рабочего колеса |
трех - канальное |
|
Фактический диаметр рабочего колеса, мм |
267 |
|
Максимальный размер перекачиваемых частиц, мм |
25 |
|
Тип уплотнения вала |
торцовое |
|
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
|
Материал рабочего колеса |
чугун СЧ20 |
|
Материал корпуса спирального |
чугун СЧ20 |
Параметры электродвигателя
|
Номинальная мощность, кВт |
3 |
|
Напряжение, В |
220/380 |
|
Частота тока, Гц |
50 |
|
Номинальный ток, А |
16,14/9,5 |
|
Число полюсов |
8 |
|
Частота вращения, об/мин |
705 |
|
Сos φ |
0,70 |
|
КПД эл. двигателя |
78 |
|
единение обмоток по схеме |
Δ/звездова |
|
Класс нагревостойкости |
F |
|
Способ защиты электродвигателя |
без защиты |
|
Степень защиты электродвигателя |
IP 54 |
|
Исполнение шкафа защиты, поставляемого в комплекте с насосом |
ручного управления |
Ресурсы
|
Средняя наработка на отказ, часов, не менее |
7000 |
|
Средний ресурс до главного техобслуживания, часов, не менее |
20000 |
|
Средний срок службы, лет, не менее |
20 |
|
Масса насосного агрегата без шкафа управления, кг. |
218 |
