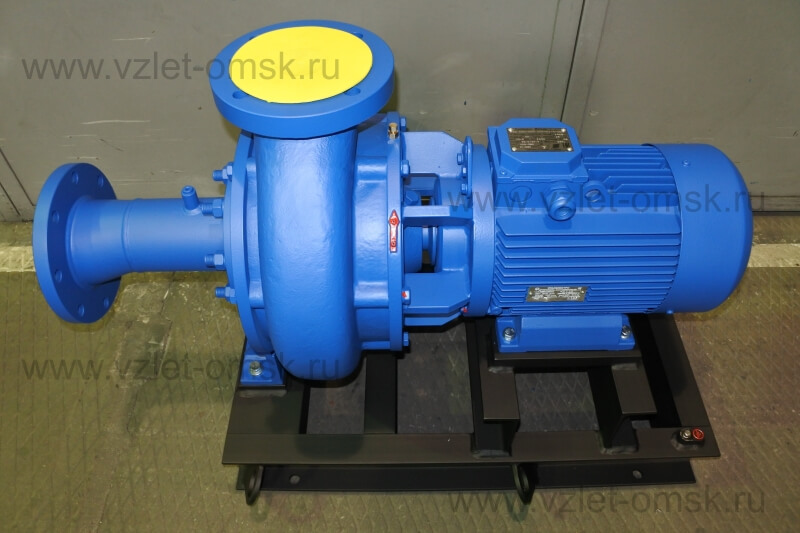

Насос наружный фекальный серии «Иртыш» НФс 100/260.259-11/4-200
- Описание
- Характеристики
- Видео
- Документация
Расшифровка обозначения
Насос НФс 100/260.259-11/4-200:
Н - наружный электродвигатель;
Ф - гидравлическая часть насоса предназначена для перекачивания сточных вод;
с - в насосе установлено вихревое рабочее колесо;
100 - номинальный диаметр напорного патрубка, мм;
260 - номинальный диаметр рабочего колеса, мм;
259 - фактический диаметр рабочего колеса, мм;
11 - номинальная мощность электродвигателя, кВт;
4 - число полюсов электродвигателя;
2 - стационарный моноблочный горизонтальный;
0 - без шкафа защиты и управления;
0 - без защиты.
Шкаф защиты и управления
Насос не укомплектован шкафом защиты серии Иртыш. В случае применения насоса без шкафа защиты или с каким - либо шкафом защиты (управления) не обеспечивающим защиту насоса в полном объёме предприятие не несет гарантийных обязательств за выход насосов из рабочего состояния по причине нереализованных защит, предусмотренных шкафами защиты (управления) Иртыш.

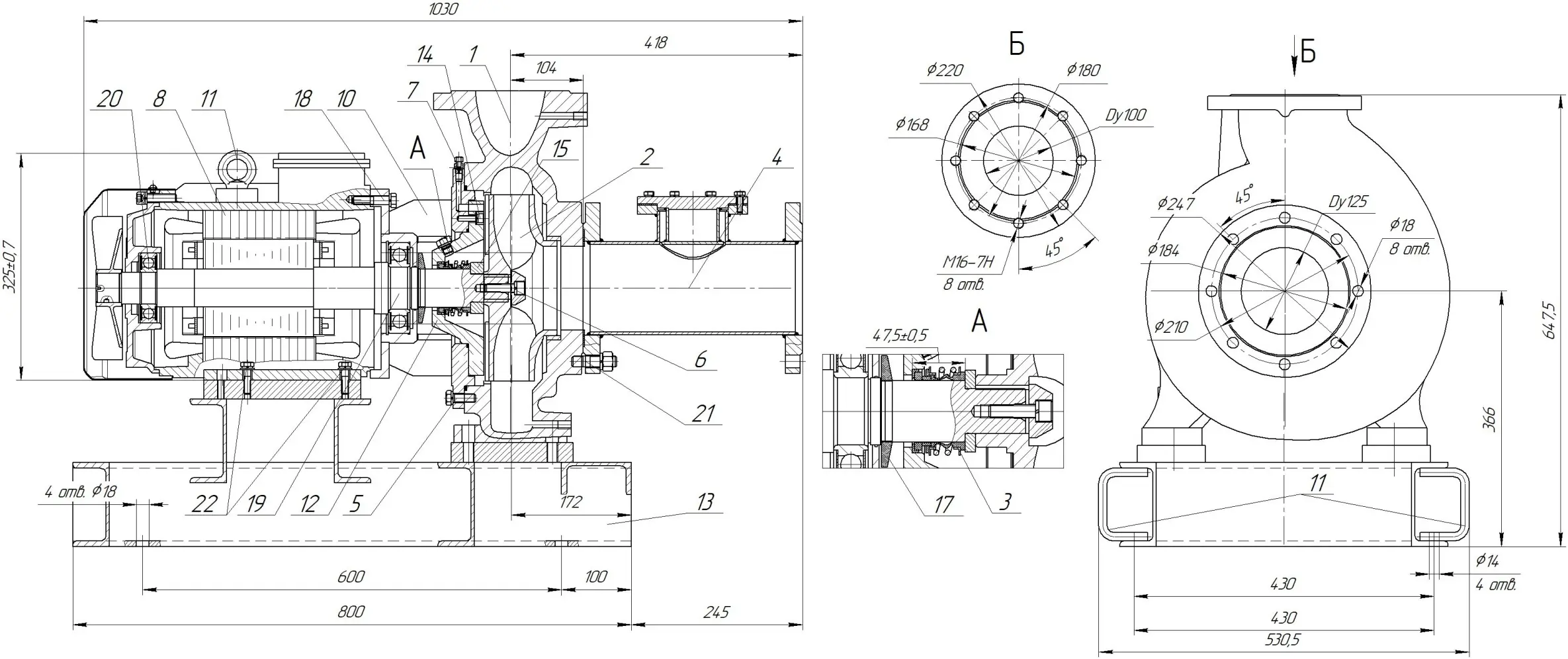

Общий вид и габаритные размеры электронасоса
1 – корпус спиральный; 2 – колесо рабочее; 3 – торцовое уплотнение; 4 – патрубок входной; 5 – метизы крепления проставки к корпусу спиральному; 6 – метизы крепления колеса рабочего; 7 – кран "Маевского"; 8 – электродвигатель; 10 – проставка; 11 – строповочная проушина; 12 – крышка камеры;
13 - рама; 14 - метизы крепления крышки камеры к проставке;15 - кольцо дистанционное; 17 - отбойник; 18 - метизы крепления проставки к корпусу электродвигателя; 19 - подшипники; 20 - подшипник; 21 - метизы крепления патрубка входного к корпусу спиральному; 22 - метизы крепления электродвигателя к раме.

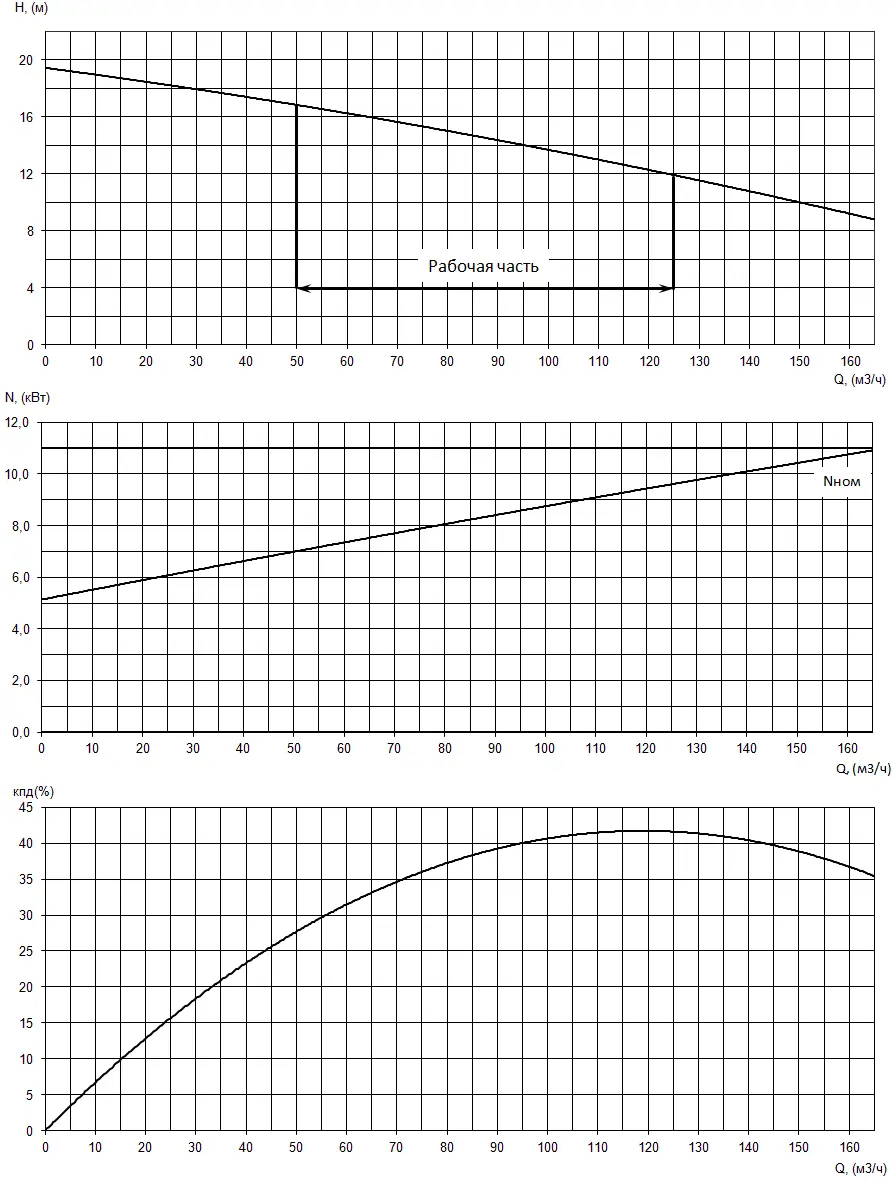

Параметры рабочей точки
|
Производительность, Q |
80 |
м³/ч |
|
Напор, Н |
15 |
м |
|
Потребляемая мощность в рабочей точке, Nпотр |
8 |
кВт |
|
КПД агрегата, η |
37 |
% |
Характеристики насоса
|
Вариант монтажа насоса |
стационарный моноблочный горизонтальный |
|
Условный диаметр напорного патрубка, Ду, мм |
100 |
|
Тип рабочего колеса |
вихревое |
|
Фактический диаметр рабочего колеса, мм |
259 |
|
Максимальный размер перекачиваемых частиц, мм |
50 |
|
Тип уплотнения вала |
торцовое |
|
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
|
Материал рабочего колеса |
чугун СЧ20 |
|
Материал корпуса спирального |
чугун СЧ20 |
Параметры электродвигателя
|
Номинальная мощность, кВт |
11 |
|
Напряжение, В |
380 |
|
Частота тока, Гц |
50 |
|
Номинальный ток, А |
22,9 |
|
Число полюсов |
4 |
|
Частота вращения, об/мин |
1432 |
|
Сos φ |
0,83 |
|
КПД эл. двигателя |
88 |
|
Соединение обмоток по схеме |
☆ |
|
Класс нагревостойкости |
F |
|
Способ защиты электродвигателя |
без защиты |
|
Степень защиты электродвигателя |
IP 54 |
|
Класс энергоэффективности |
ie1 |
|
Исполнение шкафа защиты, поставляемого в комплекте с насосом |
без шкафа защиты и управления |
Ресурсы
|
Средняя наработка на отказ, часов, не менее |
7000 |
|
Средний ресурс до главного техобслуживания, часов, не менее |
20000 |
|
Средний срок службы, лет, не менее |
20 |
|
Масса, кг |
218 |
