Наружный насос Иртыш НФс 50/200.169-11/2-300

Цена по запросу
  • Описание
  • Характеристики
  • Видео

Насос НФс 50/200.169-11/2-300

Н - наружный электродвигатель;
Ф - гидравлическая часть насоса предназначена для перекачивания сточных вод;
С - в насосе установлено вихревое рабочее колесо;
50 - номинальный диаметр напорного патрубка, мм;
200 - номинальный диаметр рабочего колеса, мм;
169 - фактический диаметр рабочего колеса, мм;
11 - номинальная мощность электродвигателя, кВт;
2 - число полюсов электродвигателя;
3 - стационарный моноблочный вертикальный;
0 - без защиты и шкафа управления;
0 - без защиты;

Насос не укомплектован шкафом защиты серии Иртыш. В случае применения насоса без шкафа защиты или с каким - либо шкафом защиты (управления) не обеспечивающим защиту насоса в полном объёме предприятие не несет гарантийных обязательств за выход насосов из рабочего состояния по причине нереализованных защит, предусмотренных шкафами защиты (управления) Иртыш.

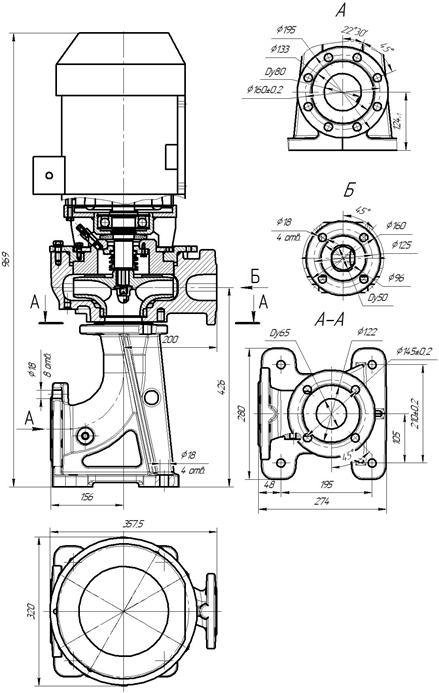

1.Электродвигатель;
2.Колесо рабочее;
3.Корпус спиральный;
4.Торцовое уплотнение;
5.Торцовое уплотнение;
6.Патрубок
7.Аппарат направляющий;
8.Пробки масляной камеры для заливки масла;
9. Метизы крепления корпуса камеры к стакану подшипника;
10. Метизы крепления колеса рабочего;
11. Подшипник;
12. Подшипник (-ки);
13. Датчик влажности;
14. Метизы крепления стакана подшипника к корпусу электродвигателя;
15. Корпус камеры;
16. Метизы крепления корпуса камеры к корпусу спиральному;
17. Стакан подшипника;
18. Метизы крепления аппарата направляющего к корпусу камеры;
19. Метизы крепления крышки камеры к корпусу камеры;
20. Крышка камеры;
21. Крышка подшипника;
22. Метизы крепления крышки подшипника к стакану подшипника;
23. Крышка подшипника верхняя;
24. Метизы крепления крышки подшипника верхней к стакану подшипника;
25. Пробка масляной камеры для слива масла;
26. Кран «Маевского»,
27.Рама.

Производительность, Q

33

м³/ч

Напор, Н

36

м

Потребляемая мощность в рабочей точке, Nпотр

7,9

кВт

КПД агрегата, η

38

%

Вариант монтажа насоса

стационарный моноблочный вертикальный

Условный диаметр напорного патрубка, Ду, мм

50

Тип рабочего колеса

вихревое

Фактический диаметр рабочего колеса, мм

169

Максимальный размер перекачиваемых частиц, мм

25

Тип уплотнения вала

торцовое

Материал вращающейся части и неподвижного кольца торцового уплотнения

карбид кремния

Материал рабочего колеса

чугун СЧ20

Материал корпуса спирального

чугун СЧ20

Номинальная мощность, кВт

11

Напряжение, В

380

Частота тока, Гц

50

Номинальный ток, А

22

Число полюсов

2

Частота вращения, об/мин

2862

Сos φ

0,86

КПД эл. двигателя

88

Соединение обмоток по схеме

звезда

Класс нагревостойкости

F

Способ защиты электродвигателя

без защиты

Степень защиты электродвигателя

IP 68;

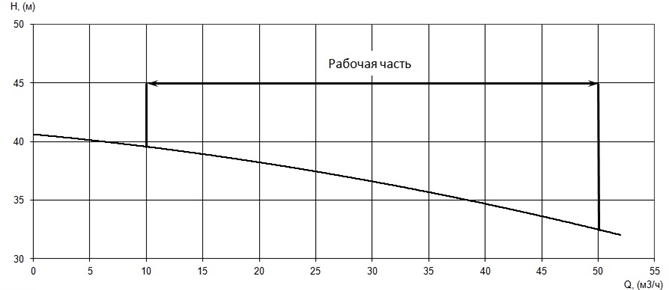

Производительность

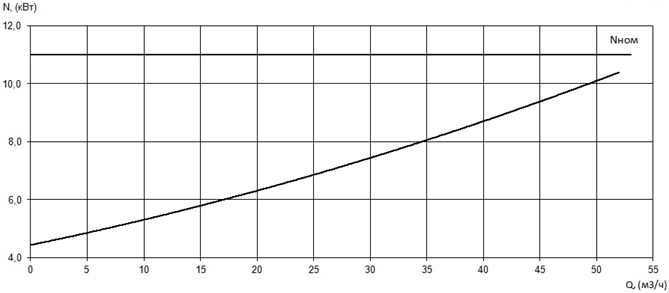

Мощность

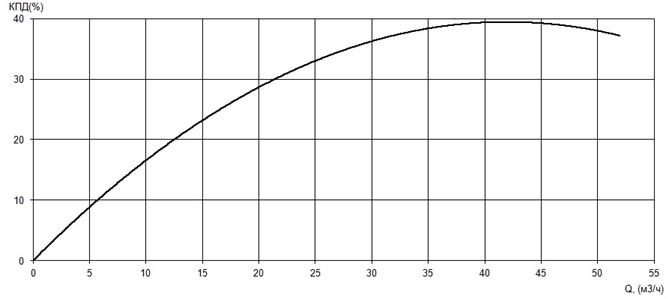

КПД

Средняя наработка на отказ, часов, не менее

7000

Средний ресурс до главного техобслуживания, часов, не менее

20000

Средний срок службы, лет, не менее

20

Масса насосного агрегата без шкафа управления, кг.

150

Модель насоса
НФ
Расход
33
Напор
36
Тип всасывания
нормальновсасывающие
Вариант монтажа
стационарный
Установка
вертикальная
Тип привода
электрический
Тип рабочего колеса
вихревое
Номинальная мощность, кВт
11
Охлаждение
охлаждение вентилятором IP54
Взрывозащита
без взрывозащиты
Тип перекачиваемой среды
канализация (фекальные стоки, промышленные стоки, бытовые стоки, ливневые стоки)
Способ установки
наружный
