Насос наружный фекальный серии  «Иртыш» НФс 65/165.147.Ч-5,5/2Ех-301Насос наружный фекальный серии «Иртыш» НФс 65/165.147.Ч-5,5/2Ех-301
Насос наружный фекальный серии  «Иртыш» НФс 65/165.147.Ч-5,5/2Ех-301

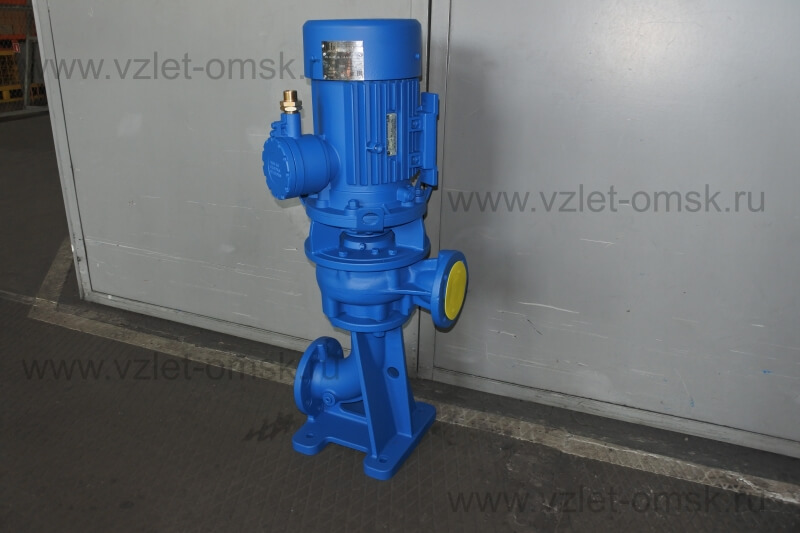

Наружный насос Иртыш НФс 65/165.147.Ч-5,5/2Ех-301

Цена по запросу
  • Описание
  • Характеристики
  • Видео
  • Документация

Расшифровка обозначения

Насос НФс 65/165.147.Ч-5,5/2Ех-301:
Н - наружный электродвигатель;
Ф - гидравлическая часть насоса предназначена для перекачивания сточных вод;
с - в насосе установлено вихревое рабочее колесо;
65 - номинальный диаметр напорного патрубка, мм;
165 - номинальный диаметр рабочего колеса, мм;
147 - фактический диаметр рабочего колеса, мм;
Ч - для совместной работы с частотным преобразователем;
5,5 - номинальная мощность электродвигателя, кВт;
2 - число полюсов электродвигателя;
Ex - взрывозащищенного исполнения;
3 - стационарный моноблочный вертикальный;
0 - без шкафа управления;
1 - термозащита.

Шкаф защиты и управления

Насос не укомплектован шкафом защиты серии Иртыш. В случае применения насоса без шкафа защиты или с каким - либо шкафом защиты (управления) не обеспечивающим защиту насоса в полном объёме предприятие не несет гарантийных обязательств за выход насосов из рабочего состояния по причине нереализованных защит, предусмотренных шкафами защиты (управления) Иртыш.

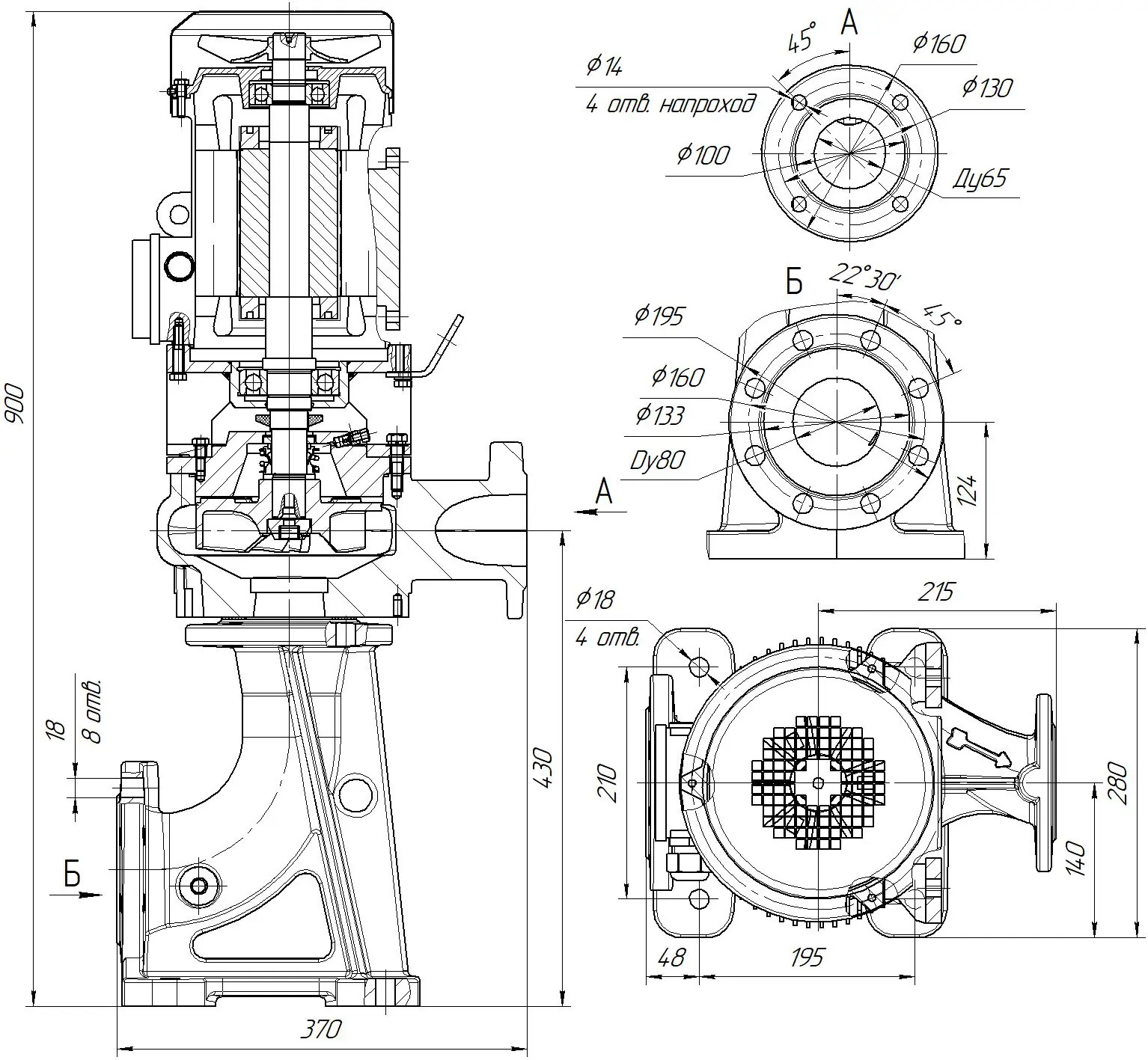

Общий вид и габаритные размеры электронасоса

Габаритные размеры

1. Корпус спиральный; 2. Колесо рабочее; 3. Торцовое уплотнение; 4. Патрубок опорный; 5. Метизы крепления проставки к корпусу спиральному;

6. Метизы крепления колеса рабочего; 7. Кран «Маевского»; 8. Электродвигатель; 9. Пробка для слива жидкости; 10. Проставка; 11. Строповочная проушина.

Параметры рабочей точки

Производительность, Q

10

м³/ч

Напор, Н

30

м

Потребляемая мощность в рабочей точке, Nпотр

3,9

кВт

КПД агрегата, η

18

%

Характеристики насоса

Вариант монтажа насоса

стационарный моноблочный вертикальный

Условный диаметр напорного патрубка, Ду, мм

65

Тип рабочего колеса

вихревое

Фактический диаметр рабочего колеса, мм

147

Максимальный размер перекачиваемых частиц, мм

25

Тип уплотнения вала

торцовое

Материал вращающейся части и неподвижного кольца торцового уплотнения

карбид кремния

Материал рабочего колеса

чугун СЧ20

Материал корпуса спирального

чугун СЧ20

Параметры электродвигателя

Номинальная мощность, кВт

5,5

Напряжение, В

380

Частота тока, Гц

50

Номинальный ток, А

11,4

Число полюсов

2

Частота вращения, об/мин

2850

Сos φ

0,86

КПД эл. двигателя

88

Соединение обмоток по схеме

Класс нагревостойкости

F

Способ защиты электродвигателя

термозащита

Степень защиты электродвигателя

IP 54

Класс энергоэффективности

ie1

Исполнение шкафа защиты, поставляемого в комплекте с насосом

без шкафа управления и защиты

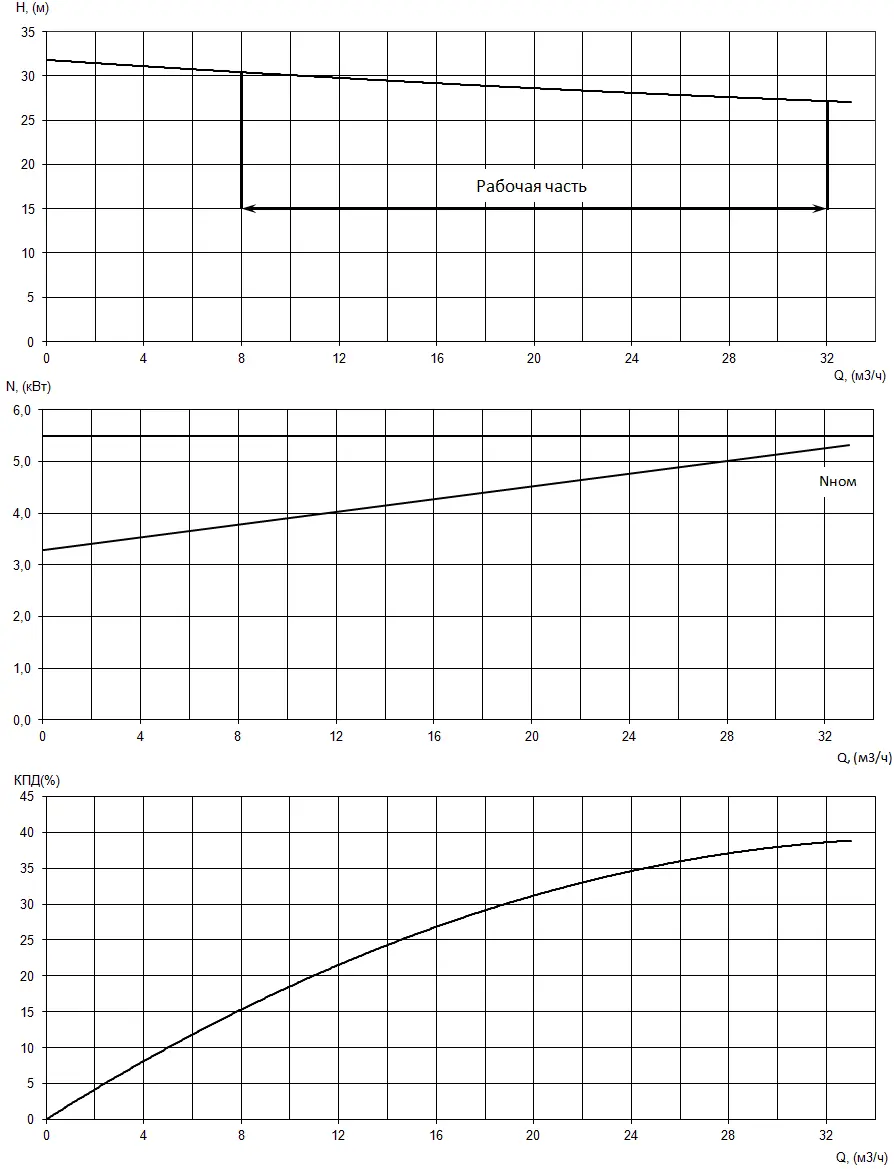

График характеристики напор/подача, КПД, мощность

Ресурсы

Средняя наработка на отказ, часов, не менее

7000

Средний ресурс до главного техобслуживания, часов, не менее

20000

Средний срок службы, лет, не менее

20

Масса, кг

125


Модель насоса
НФ
Расход
10
Напор
30
Тип всасывания
нормальновсасывающие
Вариант монтажа
стационарный
Установка
вертикальная
Тип привода
электрический
Тип рабочего колеса
лопастное
Номинальная мощность, кВт
5,5
Охлаждение
охлаждение вентилятором IP54
Взрывозащита
без взрывозащиты
Тип перекачиваемой среды
канализация (фекальные стоки, промышленные стоки, бытовые стоки, ливневые стоки)
Способ установки
наружный
