Расшифровка обозначения

Насос ПФ2 100/150.139-15-5,5/2-106:
П — погружной электродвигатель без принудительного охлаждения;
Ф — гидравлическая часть насоса предназначена для перекачивания сточных вод;
2 — в насосе установлено двухканальное рабочее колесо;
100 — номинальный диаметр напорного патрубка, мм;
150 — номинальный диаметр рабочего колеса, мм;
139 — фактический диаметр рабочего колеса, мм;
15 — длина встроенного электрического кабеля, м;
5,5 — номинальная мощность электродвигателя, кВт;
2 — число полюсов электродвигателя;
1 — вертикальный монтаж на опускном устройстве;
0 — без шкафа защиты и управления;
6 — влаго-термозащита.

Шкаф защиты и управления

Насос поставляется без шкафа защиты и управления.

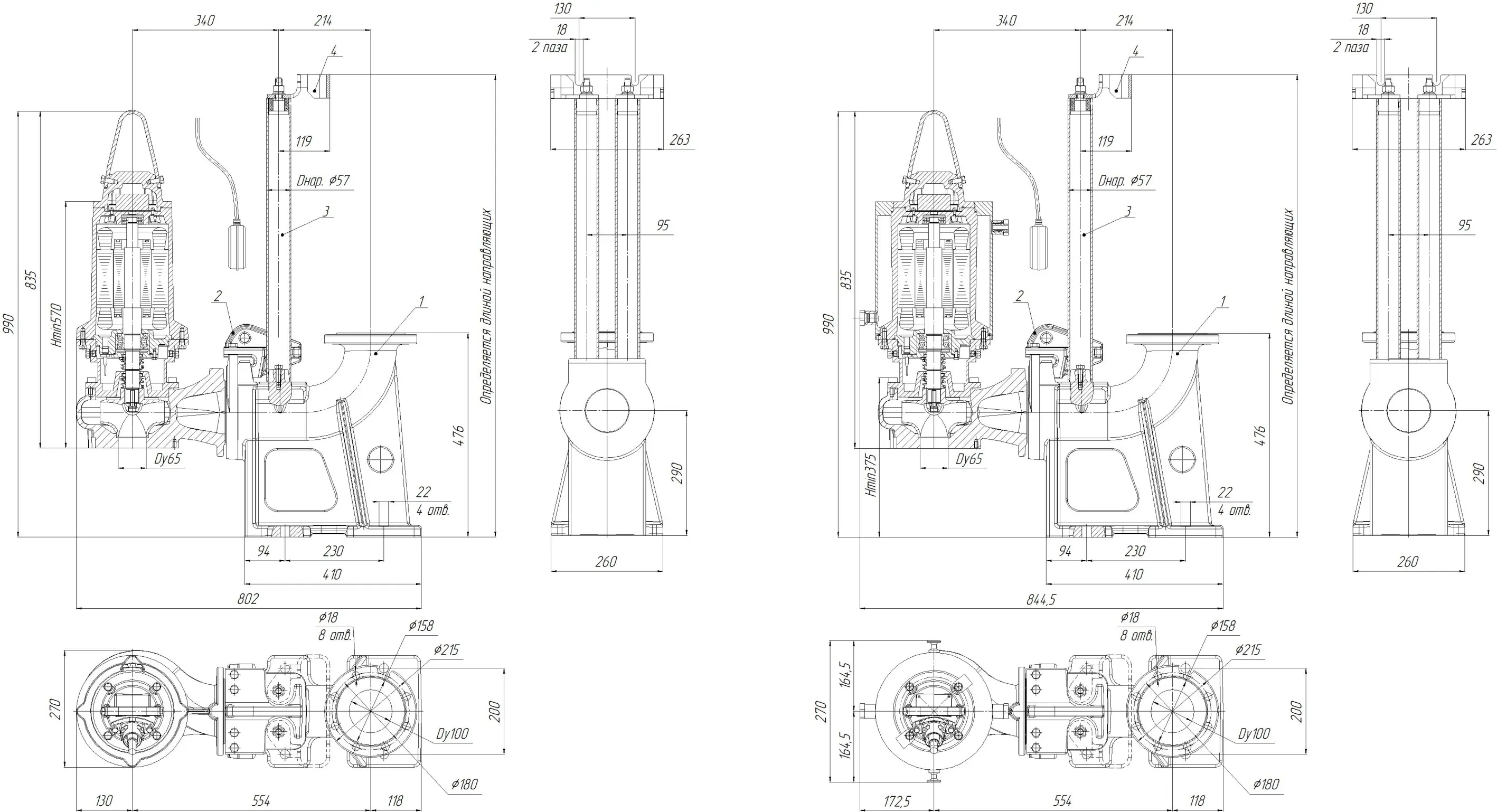

Габаритные размеры

Возможны технические изменения.

Обозначения на чертеже

1. Патрубок погружной;
2. Насос с захватом;
3. Направляющие;
4. Кронштейн.

Параметры рабочей точки

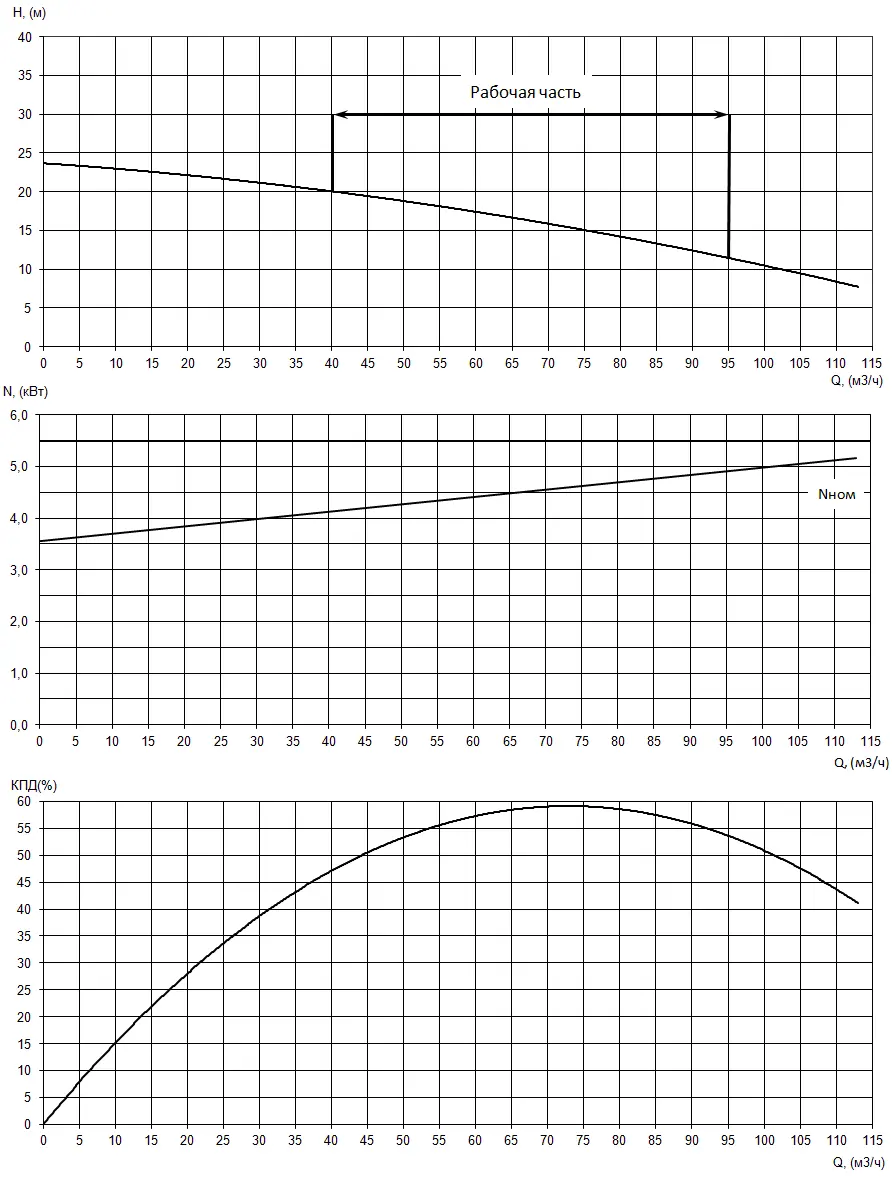

Характеристики насоса

Параметры электродвигателя

Ресурсы

Необходимые защиты при эксплуатации

Для обеспечения длительной и безаварийной работы насоса необходимо предусмотреть следующие защиты и функции управления:

• защиту по встроенным датчикам насоса с учетом его комплектации;
• автоматический выключатель защиты электродвигателя, подобранный в соответствии с номинальным током;
• тепловую защиту электродвигателя;
• контроль порядка чередования фаз;
• контроль повышенного и пониженного напряжения на каждой фазе;
• контроль перегрузки и перекоса тока по фазам;
• контроль отсутствия одной или нескольких фаз питания;
• контроль сопротивления изоляции обмоток статора относительно корпуса насоса;
• защиту от сухого хода.

Требования к управлению

Для работы электронасоса мощностью свыше 3 кВт в автоматическом режиме необходимо обеспечить плавный запуск и останов электродвигателя при помощи устройства плавного пуска или частотного преобразователя для насосов, предназначенных для частотного регулирования.

Для выполнения пусконаладочных работ необходимо предусмотреть ручной режим управления. Шкаф должен иметь органы выбора режима работы, кнопки «Пуск» и «Стоп», а также световую индикацию «Сеть», «Насос в работе» и «Авария насоса».

Заказчик несет ответственность за выход насоса из работоспособного состояния вследствие отсутствия обязательных защит.

Для долговременной эксплуатации насосов серии «Иртыш» рекомендуется использовать шкафы управления серии «Иртыш» и выполнять пусконаладочные работы с привлечением специалистов ОДО «Предприятие «Взлет».
