Насос погружной фекальный серии «Иртыш» ПФ2 100/310.283-11/4-106 - Описание
- Характеристики
- Видео
- Документация
Основные параметры
Насос погружной фекальный серии «Иртыш» ПФ2 100/310.283-11/4-106
Расход: от 50 до 125 м³/ч
Напор: от 18,5 до 27,5 м.в.с.
Артикул (Код для заказа): уточняется при заказе оборудования
Внимание! Опускное устройство заказывается отдельно и имеет собственный артикул!
Внимание!
НАСОС НЕ УКОМПЛЕКТОВАН ШКАФОМ ЗАЩИТЫ СЕРИИ ИРТЫШ!!!
В случае применения насоса без шкафа защиты или с каким-либо шкафом защиты (управления) не обеспечивающим защиту насоса в полном объёме предприятие не несет гарантийных обязательств за выход насосов из рабочего состояния по причине нереализованных защит, предусмотренных шкафами защиты (управления) Иртыш[citation:3][citation:6][citation:7].
Расшифровка обозначения
Насос погружной фекальный серии «Иртыш» типа ПФ2 100/310.283-11/4-106:
П - погружной электродвигатель без принудительного охлаждения;
Ф - гидравлическая часть насоса предназначена для перекачивания сточных вод;
2 - в насосе установлено двух-канальное рабочее колесо;
100 - номинальный диаметр напорного патрубка, мм;
310 - номинальный диаметр рабочего колеса, мм;
283 - фактический диаметр рабочего колеса, мм;
- без обозначения, стандартная длина кабеля 10 метров;
11 - номинальная мощность электродвигателя, кВт;
4 - число полюсов электродвигателя;
1 - монтаж на опускном устройстве;
0 - без защиты и шкафа управления;
6 - влаго-термозащита[citation:3][citation:7].

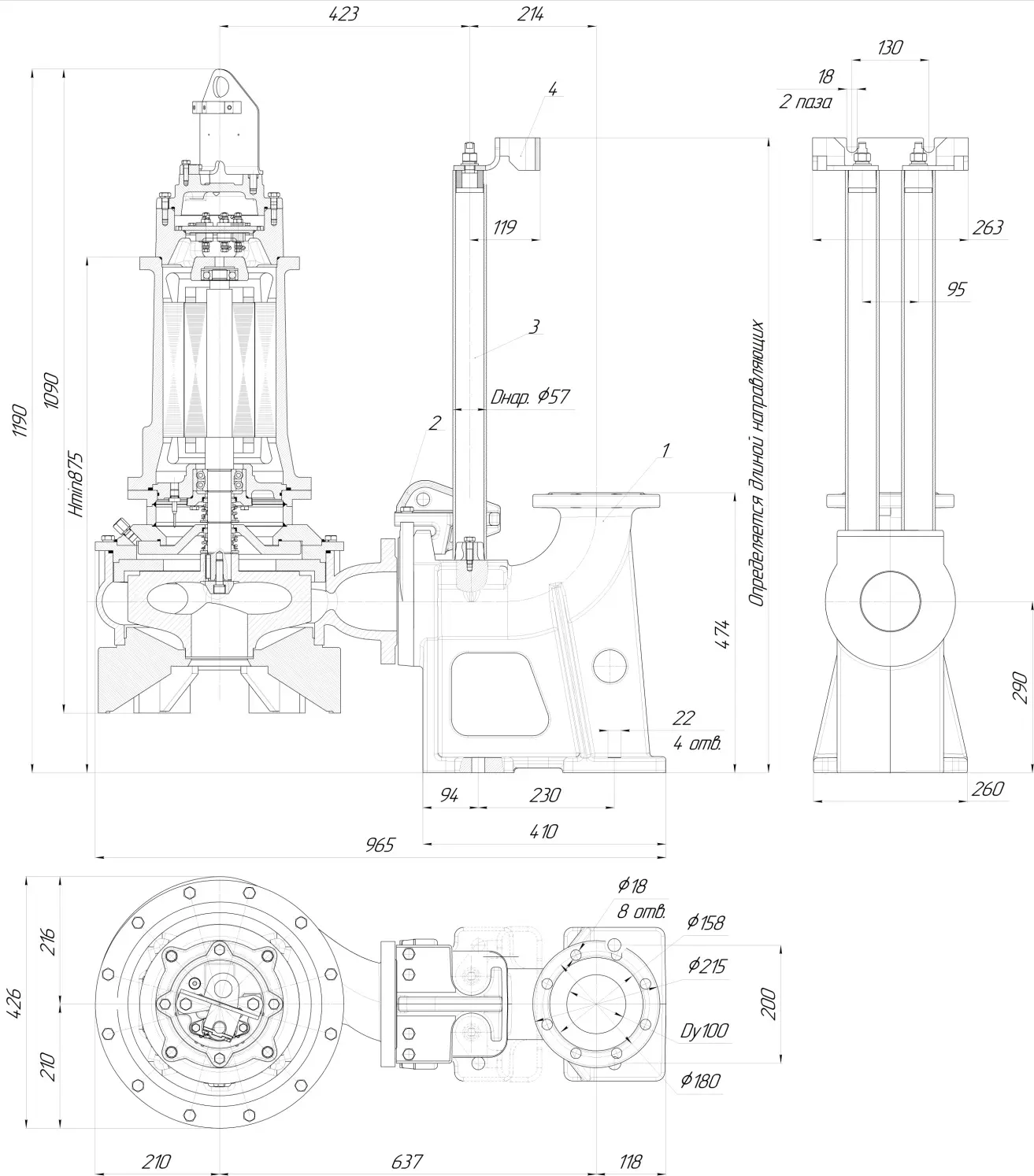

Общий вид и габаритные размеры электронасоса серии «Иртыш» ПФ2 100/310.283-11/4-116
Возможны технические изменения.
Обозначения на чертеже
1. Патрубок погружной;
2. Насос с захватом;
3. Направляющие;
4. Кронштейн верхний.
Параметры рабочей точки
| Производительность, Q | 60 | м³/ч |
| Напор, Н | 27 | м |
| Потребляемая мощность в рабочей точке, Nпотр | 7,8 | кВт |
| КПД агрегата, η | 50 | % |
Характеристики насоса
| Вариант монтажа насоса | на опускном устройстве |
| Условный диаметр напорного патрубка, Ду, мм | 100 |
| Тип рабочего колеса | двух-канальное |
| Фактический диаметр рабочего колеса, мм | 283 |
| Рекомендуемая глубина погружения, м | не более 10 |
| Максимальный размер перекачиваемых частиц, мм | 45 |
| Тип уплотнения вала | торцовое |
| Материал вращающейся части и неподвижного кольца торцового уплотнения | карбид кремния |
| Материал рабочего колеса | чугун СЧ20 |
| Материал корпуса спирального | чугун СЧ20 |
Параметры электродвигателя
| Номинальная мощность, кВт | 11 |
| Напряжение, В | 380 |
| Частота тока, Гц | 50 |
| Номинальный ток, А | 24 |
| Число полюсов | 4 |
| Частота вращения, об/мин | 1440 |
| Сos φ | 0,83 |
| КПД эл. двигателя | 88 |
| Соединение обмоток по схеме | ✻ (звезда) |
| Класс нагревостойкости | F |
| Способ охлаждения электродвигателя | погружной электродвигатель без принудительного охлаждения |
| Способ защиты электродвигателя | влаго-термозащита |
| Степень защиты электродвигателя | IP68 |
Кабель питания
| Длина встроенного электрического кабеля, м | 10 |
| Количество жил кабеля, шт. | 7 |
| Сечение жил, мм² | 2,5 |
| Изоляция кабеля | маслостойкая |
Исполнение шкафа защиты, поставляемого в комплекте с насосом: без защиты и шкафа управления

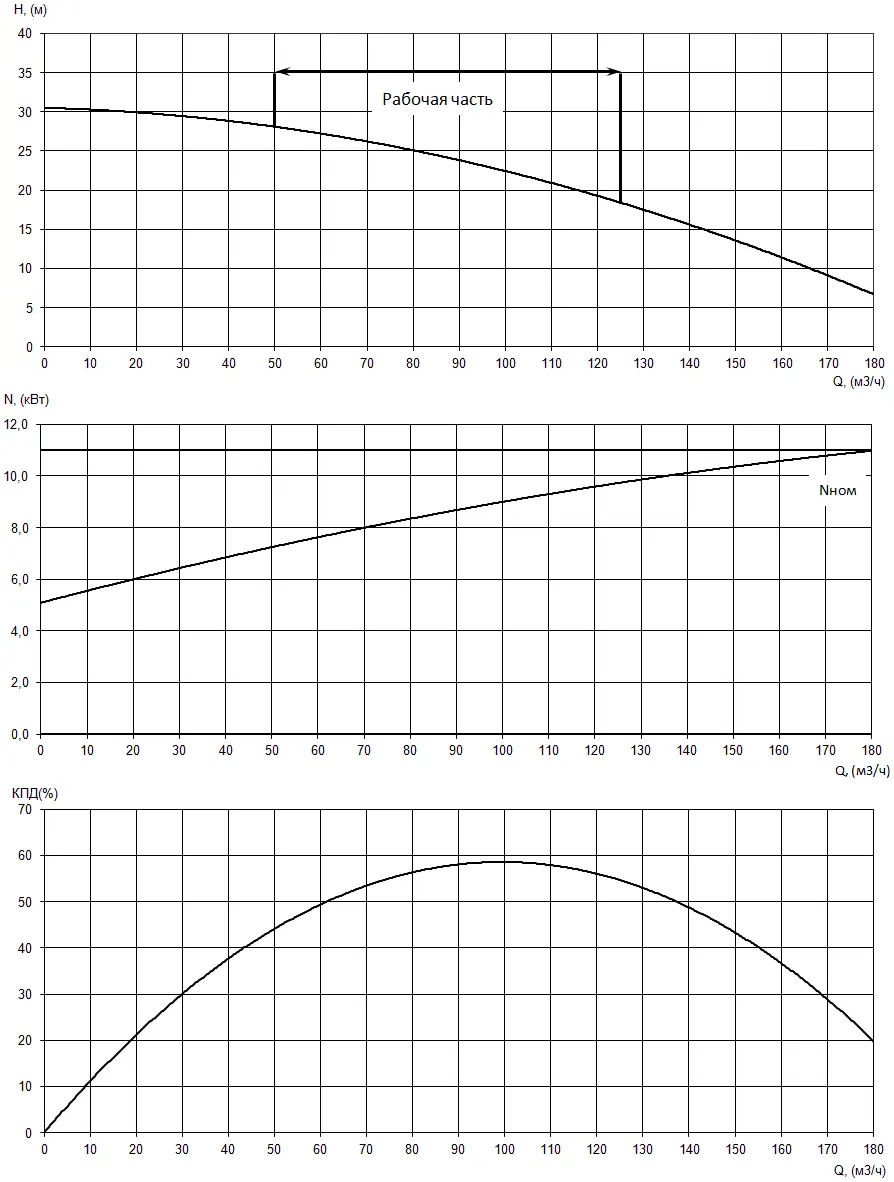

Рабочие характеристики насоса серии «Иртыш» ПФ2 100/310.283-11/4
Ресурсы
| Средняя наработка на отказ, часов, не менее | 7000 |
| Средний ресурс до главного техобслуживания, часов, не менее | 20000 |
| Средний срок службы, лет, не менее | 20 |
| Масса насосного агрегата без шкафа управления, кг. | 300 |
