Расшифровка обозначения

Насос ПФ2 100/310.291.Т-15-11/4Ех-006
П - погружной электродвигатель без принудительного охлаждения;
Ф - гидравлическая часть насоса предназначена для перекачивания сточных вод;
2 - в насосе установлено двух - канальное рабочее колесо;
100 - номинальный диаметр напорного патрубка, мм;
310 - номинальный диаметр рабочего колеса, мм;
291 - фактический диаметр рабочего колеса, мм;
Т - гарантия 24 месяца, защита кабеля, ответный фланец;
15 - длина кабеля 15 метров;
11 - номинальная мощность электродвигателя, кВт;
4 - число полюсов электродвигателя;
Ех - взрывозащищенного исполнения;
0 - мобильный погружной монтаж насоса;
0 - без шкафа управления;
6 - влаго - термозащита;

Условия гарантии и шкафы управления

На насос без шкафа управления предоставляется гарантия 12 месяцев.
Гарантийный срок 24 месяца предоставляется на насосы Иртыш, укомплектованные шкафами управления Иртыш.
Шкаф управления Иртыш контролирует работу насоса по датчикам, установленным в основных узлах насоса Иртыш, и обеспечивает необходимую защиту электрической части, что гарантирует длительную и безаварийную работу насоса.
Для работы в автоматическом режиме насос или группу насосов мощностью более 3 кВт необходимо подключать через плавный пуск или частотный регулятор.
Для эксплуатации насоса в автоматическом режиме рекомендуем взамен данного насоса применить однонасосный комплект (насос и шкаф управления) Иртыш ПФ2 100/310.291.Т-15-11/4Ех-036.
Для эксплуатации насоса в ручном режиме рекомендуем взамен данного насоса применить однонасосный комплект (насос и шкаф управления) Иртыш ПФ2 100/310.291.Т-15-11/4Ех-016.

Для подбора шкафа управления для группы этих насосов (до 6-ти штук) необходимо заполнить «опросный лист на шкаф управления».

Габаритные размеры

gabaritnye razmery

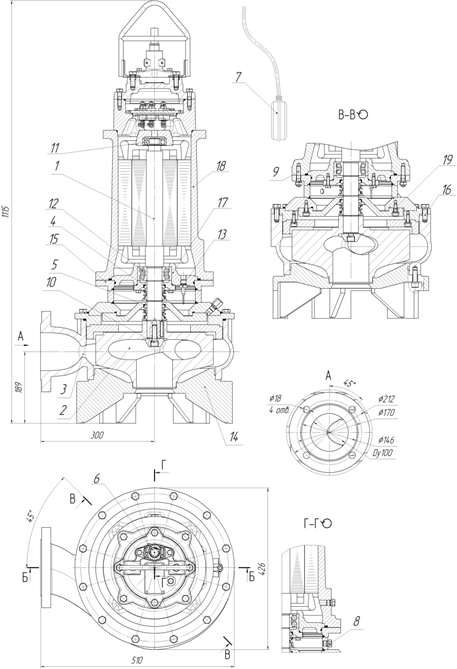

Обозначения на чертеже

1. Электродвигатель;
2. Колесо рабочее;
3. Корпус спиральный;
4. Торцовое уплотнение;
5. Торцовое уплотнение;
6. Встроенные кабели;
7. Поплавковый выключатель;
8. Пробка масляной камеры;
9. Метизы крепления корпуса камеры и стакана подшипника к корпусу электродвигателя;
10. Метизы крепления колеса рабочего (с шайбой);
11. Подшипник;
12. Подшипник;
13. Датчик влажности;
14. Крышка с опорами;
15. Корпус камеры;
16. Метизы крепления корпуса камеры к корпусу спиральному;
17. Стакан подшипника;
18. Корпус электродвигателя;
19. Метизы крепления крышки камеры к корпусу камеры;

Параметры рабочей точки

Производительность, Q	65	м³/ч
Напор, Н	27	м
Потребляемая мощность в рабочей точке, Nпотр	8,5	кВт
КПД агрегата, η	45	%

Характеристики насоса

Вариант монтажа насоса	мобильный погружной монтаж насоса
Условный диаметр напорного патрубка, Ду, мм	100
Тип рабочего колеса	двух - канальное
Фактический диаметр рабочего колеса, мм	291
Рекомендуемая глубина погружения, м	не более 10
Максимальный размер перекачиваемых частиц, мм	45
Тип уплотнения вала	торцовое
Материал вращающейся части и неподвижного кольца торцового уплотнения	карбид кремния
Материал рабочего колеса	чугун СЧ20
Материал корпуса спирального	чугун СЧ20

Параметры электродвигателя

Номинальная мощность, кВт	11
Напряжение, В	380
Частота тока, Гц	50
Номинальный ток, А	24
Число полюсов	4
Частота вращения, об/мин	1440
Сos φ	0,83
КПД эл. двигателя	88
Соединение обмоток по схеме	звезда
Класс нагревостойкости	F
Способ охлаждения электродвигателя	погружной электродвигатель без принудительного охлаждения
Способ защиты электродвигателя	влаго - термозащита;
Степень защиты электродвигателя	IP 68;
Длина встроенного электрического кабеля, м	15
Количество жил кабеля, шт.	7
Сечение жил, мм²	2,5
Изоляция кабеля	маслостойкая

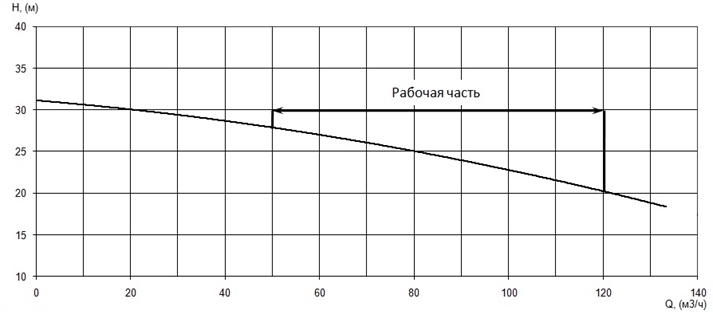

График характеристики напор/подача

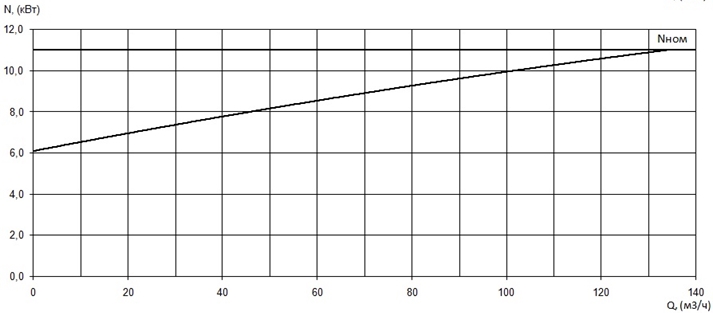

График мощность/производительность

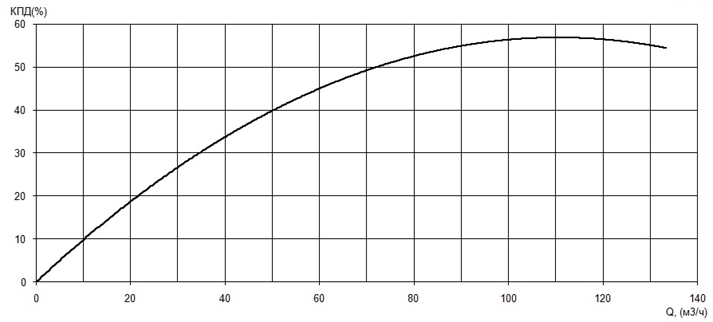

График КПД/производительность

Ресурсы

Средняя наработка на отказ, часов, не менее	7000
Средний ресурс до главного техобслуживания, часов, не менее	20000
Средний срок службы, лет, не менее	20
Масса насосного агрегата без шкафа управления, кг.	300
