Расшифровка обозначения

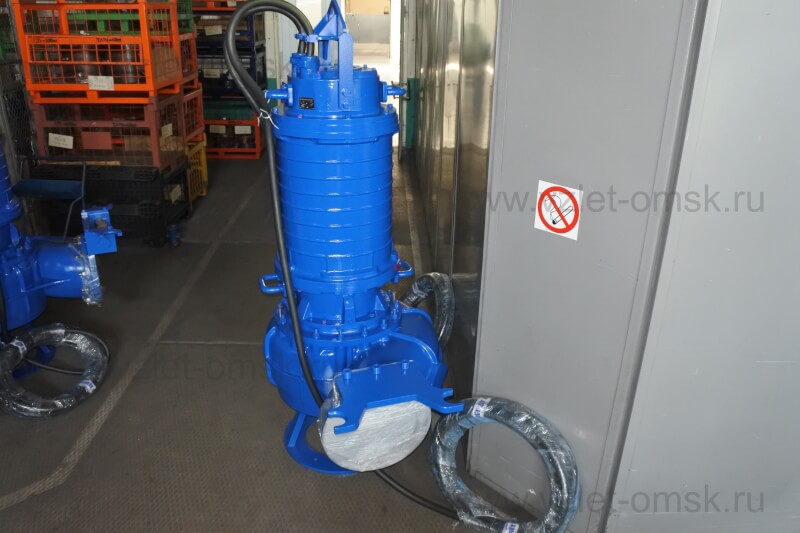

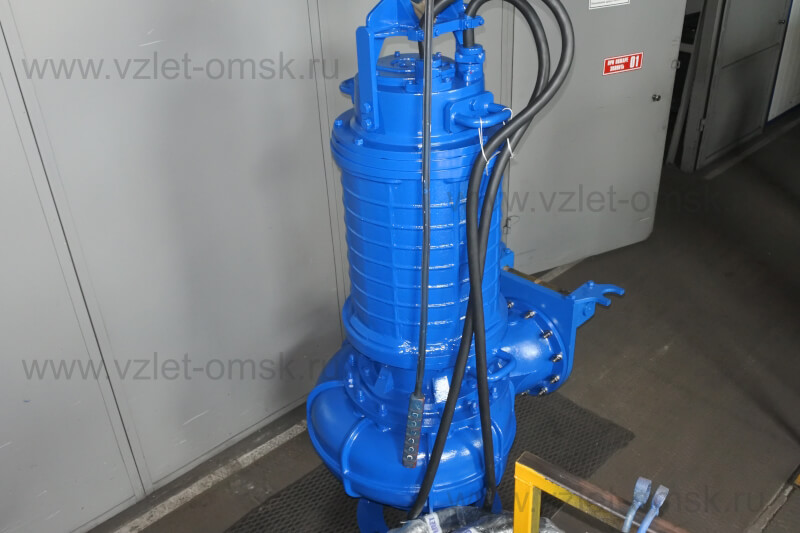

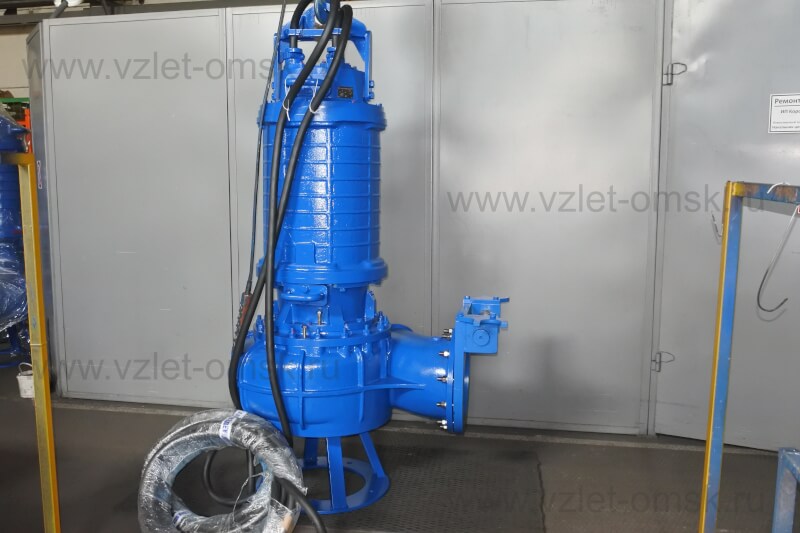

Насос ПФ2 350/450.445-90/6-106:
П - погружной электродвигатель без принудительного охлаждения;
Ф - гидравлическая часть насоса предназначена для перекачивания сточных вод;
2 - в насосе установлено двух - канальное рабочее колесо;
350 - номинальный диаметр напорного патрубка, мм;
450 - номинальный диаметр рабочего колеса, мм;
445 - фактический диаметр рабочего колеса, мм;
- без обозначения, стандартная длина кабеля 10 метров;
90 - номинальная мощность электродвигателя, кВт;
6 - число полюсов электродвигателя;
1 - монтаж на опускном устройстве;
0 - без шкафа защиты и управления
6 - влаго - термозащита;

Условия гарантии и шкафы управления

На насос без шкафа управления предоставляется гарантия 12 месяцев.
Гарантийный срок 24 месяца предоставляется на насосы Иртыш, укомплектованные шкафами управления Иртыш.
Шкаф управления Иртыш контролирует работу насоса по датчикам, установленным в основных узлах насоса Иртыш, и обеспечивает необходимую защиту электрической части, что гарантирует длительную и безаварийную работу насоса.
Для работы в автоматическом режиме насос или группу насосов мощностью более 3 кВт необходимо подключать через плавный пуск или частотный регулятор.
Для эксплуатации насоса в автоматическом режиме рекомендуем взамен данного насоса применить однонасосный комплект (насос и шкаф управления) Иртыш ПФ2 350/450.445-90/6-136.
Для эксплуатации насоса в ручном режиме рекомендуем взамен данного насоса применить однонасосный комплект (насос и шкаф управления) Иртыш ПФ2 350/450.445-90/6-116.

Для подбора шкафа управления для группы этих насосов (до 6-ти штук) необходимо заполнить «опросный лист на шкаф управления».

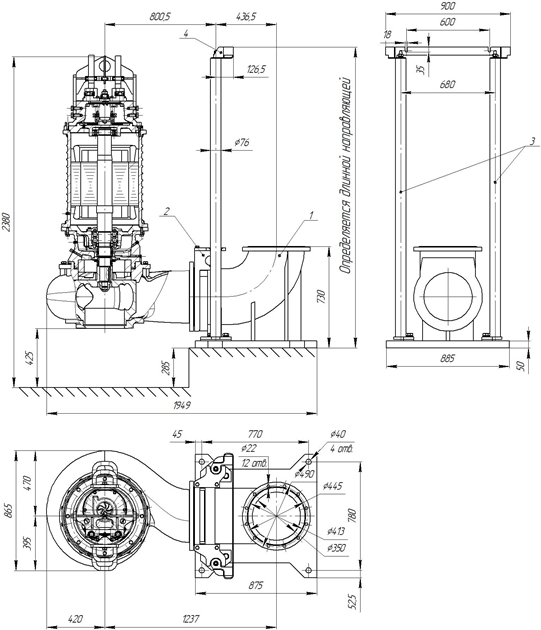

Габаритные размеры

gabaritnye razmery

Обозначения на чертеже

1. Патрубок погружной;
2. Насос с захватом;
3. Направляющие;
4. Кронштейн верхний

Параметры рабочей точки

Производительность, Q	972 м³/ч
Напор, Н	17 м
Потребляемая мощность в рабочей точке, Nпотр	78 кВт
КПД агрегата, η	61 %

Характеристики насоса

Вариант монтажа насоса	на опускном устройстве
Условный диаметр напорного патрубка, Ду, мм	350
Тип рабочего колеса	двух - канальное
Фактический диаметр рабочего колеса, мм	445
Рекомендуемая глубина погружения, м	не более 10
Максимальный размер перекачиваемых частиц, мм	150
Тип уплотнения вала	торцовое
Материал вращающейся части и неподвижного кольца торцового уплотнения	карбид кремния
Материал рабочего колеса	чугун СЧ20
Материал корпуса спирального	чугун СЧ20

Параметры электродвигателя

Номинальная мощность, кВт	90
Напряжение, В	380
Частота тока, Гц	50
Номинальный ток, А	170
Число полюсов	6
Частота вращения, об/мин	990
Сos φ	0,85
КПД эл. двигателя	94,5
соединение обмоток по схеме	D
Класс нагревостойкости	F
Способ охлаждения электродвигателя	погружной электродвигатель без принудительного охлаждения;
Способ защиты электродвигателя	влаго - термозащита;
Степень защиты электродвигателя	IP 68;
Длина встроенного электрического кабеля, м	10
Количество жил кабеля, шт.	3+1+3
Сечение жил, мм²	25+10+2,5
Изоляция кабеля	маслостойкая
Исполнение шкафа защиты, поставляемого в комплекте с насосом	без шкафа защиты и управления

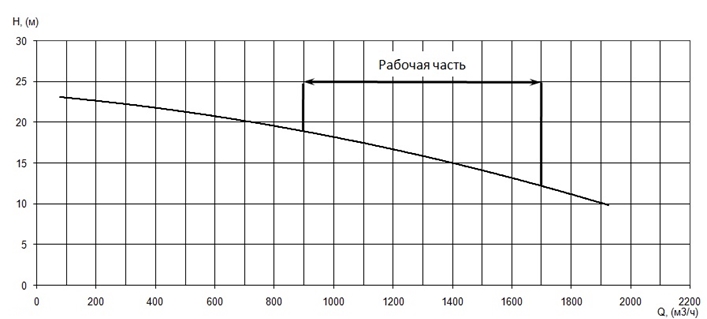

График характеристики напор/подача

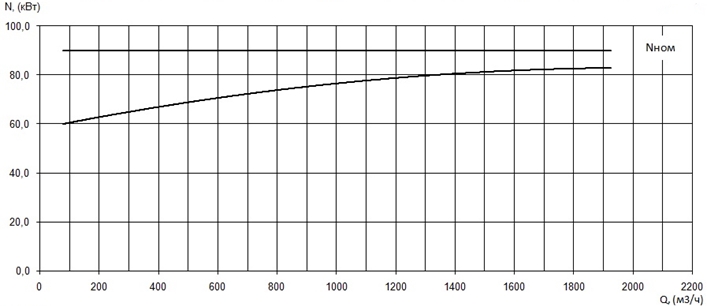

График мощность/производительность

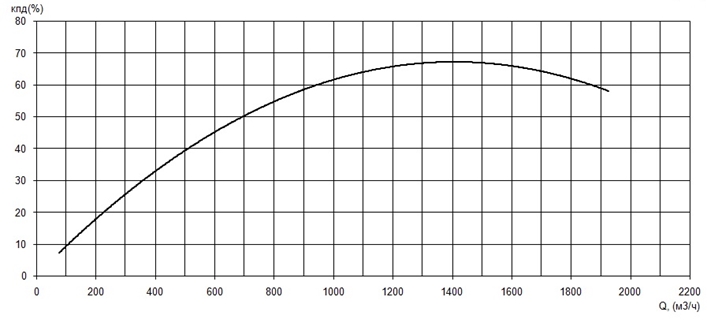

График КПД/производительность

Ресурсы

Средняя наработка на отказ	не менее 7000 часов
Средний ресурс до главного техобслуживания	не менее 20000 часов
Средний срок службы	не менее 20 лет
Масса насосного агрегата без шкафа управления	2200 кг
