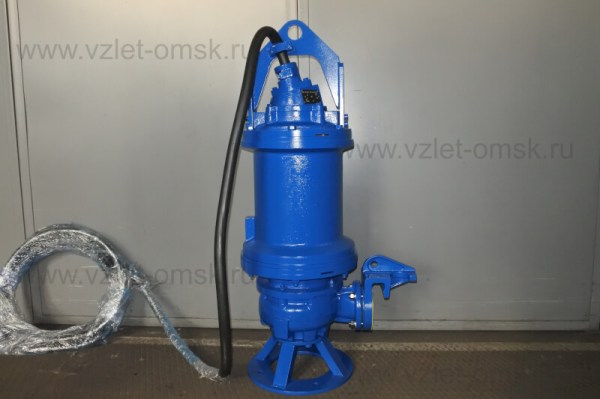

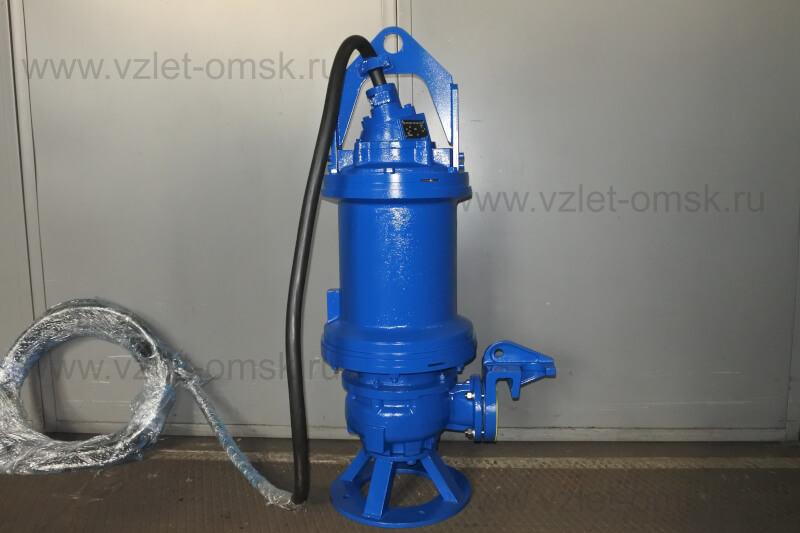

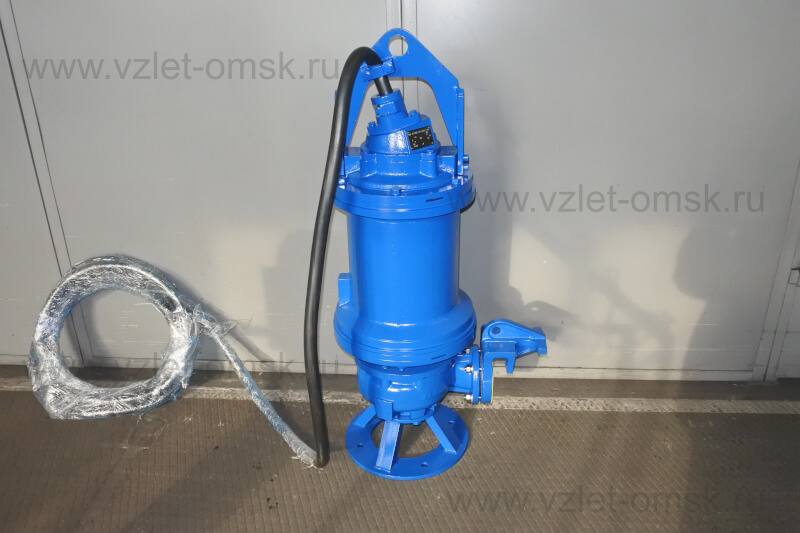

Фото погружного насос Иртыш ПФ2 65/200.192.Ч-30-22/2-106Погружной насос Иртыш ПФ2 65/200.192.Ч-30-22/2-106
Фото погружного насос Иртыш ПФ2 65/200.192.Ч-30-22/2-106

Погружной насос Иртыш ПФ2 65/200.192.Ч-30-22/2-106

Цена по запросу
  • Описание
  • Характеристики

Расшифровка обозначения

Насос ПФ2 65/200.192.Ч-30-22/2-106
П - погружной электродвигатель без принудительного охлаждения;
Ф - гидравлическая часть насоса предназначена для перекачивания сточных вод;
2 - в насосе установлено двух - канальное рабочее колесо;
65 - номинальный диаметр напорного патрубка, мм;
200 - номинальный диаметр рабочего колеса, мм;
192 - фактический диаметр рабочего колеса, мм;
30 - длина кабеля 30 метров;
22 - номинальная мощность электродвигателя, кВт;
2 - число полюсов электродвигателя;
1 - на опускном устройстве;
0 - без шкафа управления;
6 - влаго-термозащита;

Шкаф защиты и управления

Насос не укомплектован шкафом защиты серии Иртыш.
В случае применения насоса без шкафа защиты или с каким - либо шкафом защиты (управления) не обеспечивающим защиту насоса в полном объёме предприятие не несет гарантийных обязательств за выход насосов из рабочего состояния по причине нереализованных защит, предусмотренных шкафами защиты (управления) Иртыш.

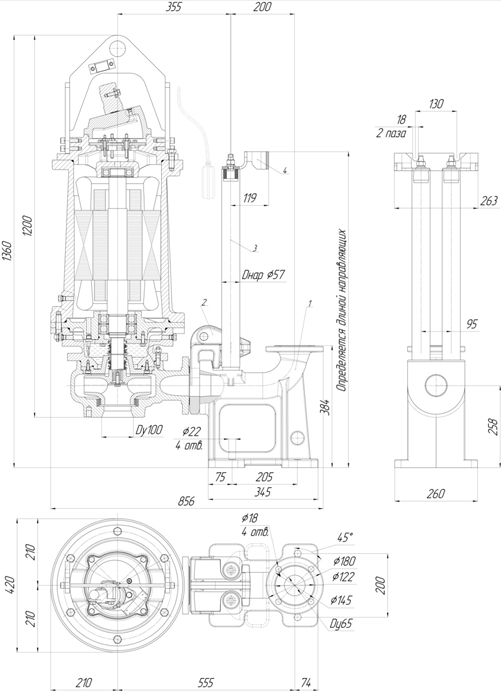

Габаритные размеры

gabaritnye razmery

Обозначения на чертеже

1. Патрубок погружной;
2. Насос с захватом;
3. Направляющие;
4. Кронштейн.

Параметры рабочей точки

Производительность, Q

100

м³/ч

Напор, Н

35

м

Потребляемая мощность в рабочей точке, Nпотр

17,5

кВт

КПД агрегата, η

53

%

Характеристики насоса

Вариант монтажа насоса

мобильный погружной

Условный диаметр напорного патрубка, Ду, мм

65

Тип рабочего колеса

двух - канальное

Фактический диаметр рабочего колеса, мм

192

Рекомендуемая глубина погружения, м

не более 10

Максимальный размер перекачиваемых частиц, мм

35

Тип уплотнения вала

торцовое

Материал вращающейся части и неподвижного кольца торцового уплотнения

карбид кремния

Материал рабочего колеса

чугун СЧ20

Материал корпуса спирального

чугун СЧ20

Параметры электродвигателя

Номинальная мощность, кВт

22

Напряжение, В

380

Частота тока, Гц

50

Номинальный ток, А

41,6

Число полюсов

2

Частота вращения, об/мин

2930

Сos φ

0,89

КПД эл. двигателя

90,5

Соединение обмоток по схеме

звезда

Класс нагревостойкости

F

Способ охлаждения электродвигателя

погружной электродвигатель без принудительного охлаждения

Способ защиты электродвигателя

влаго - термозащита;

Степень защиты электродвигателя

IP 68;

Длина встроенного электрического кабеля, м

10

Количество жил кабеля, шт.

3х1х3

Сечение жил, мм²

10х6х2,5

Изоляция кабеля

маслостойкая

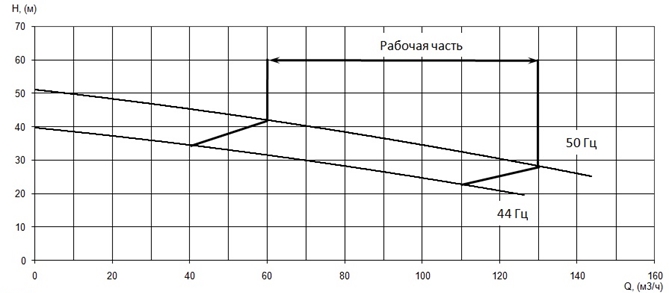

График характеристики напор/подача

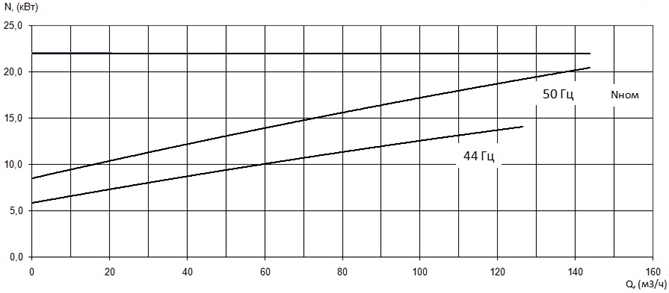

График мощность/производительность

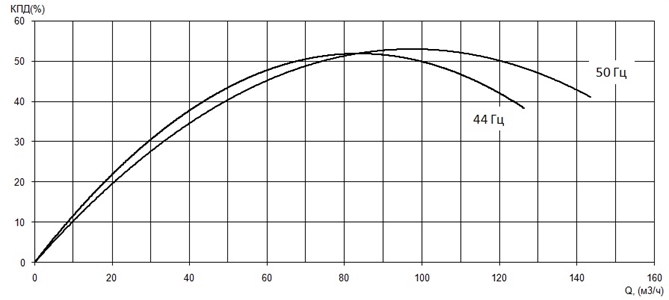

График КПД/производительность

Ресурсы

Средняя наработка на отказ

не менее 7000 часов

Средний ресурс до главного техобслуживания

не менее 20000 часов

Средний срок службы

не менее 20 лет

Масса насосного агрегата без шкафа управления

330 кг


Модель насоса
ПФ
Расход
100
Напор
35
Тип всасывания
нормальновсасывающие
Вариант монтажа
стационарный
Установка
вертикальная
Тип привода
электрический
Тип рабочего колеса
лопастное
Номинальная мощность, кВт
22
Охлаждение
без рубашки охлаждения IP68
Взрывозащита
без взрывозащиты
Тип перекачиваемой среды
канализация (фекальные стоки, промышленные стоки, бытовые стоки, ливневые стоки)
Способ установки
погружной
