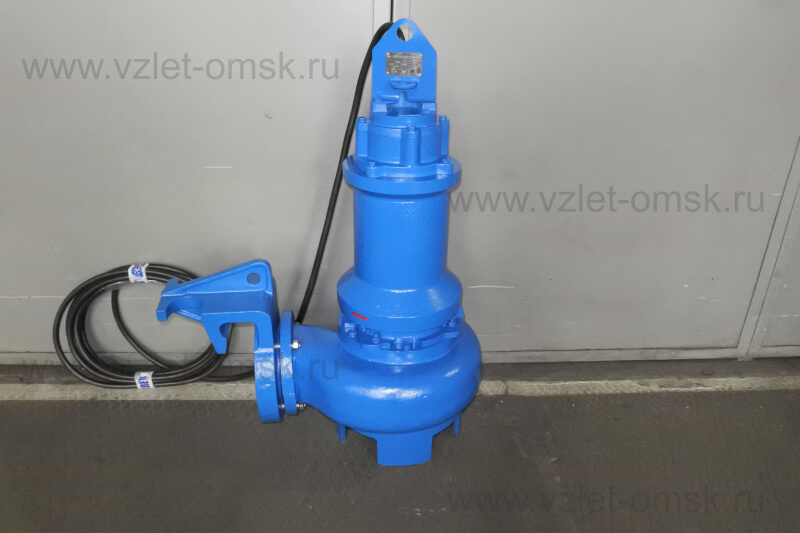

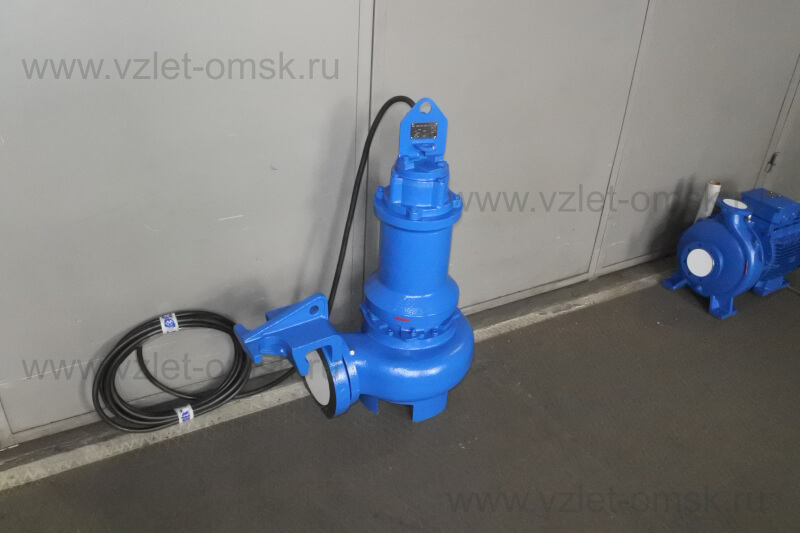

Фото погружного насоса Иртыш ПФс 150/250.253-7,5/4-146Погружной насос Иртыш ПФс 150/250.253-7,5/4-146
Фото погружного насоса Иртыш ПФс 150/250.253-7,5/4-146

Погружной насос Иртыш ПФс 150/250.253-7,5/4-146

Цена по запросу
  • Описание
  • Характеристики

Расшифровка обозначения

Насос ПФс 150/250.253-7,5/4-146
П - погружной электродвигатель без принудительного охлаждения;
Ф - гидравлическая часть насоса предназначена для перекачивания сточных вод;
С - вихревое рабочее колесо;
250 - номинальный диаметр напорного патрубка, мм;
253 - фактический диаметр рабочего колеса, мм;
- без обозначения, стандартная длина кабеля 10 метров;
7,5 - номинальная мощность электродвигателя, кВт;
4 - число полюсов электродвигателя;
1 - монтаж на опускном устройстве;
4 - автомат климатического исполнения УХЛ1 с двумя поплавковыми выключателями;
6 - влаго-термозащита;

Шкаф защиты и управления

Насос укомплектован шкафом управления Иртыш ШУ1-1.7,5.П.6-31 УХЛ1

Внимание! Опускное устройство заказывается отдельно и имеет собственный артикул!

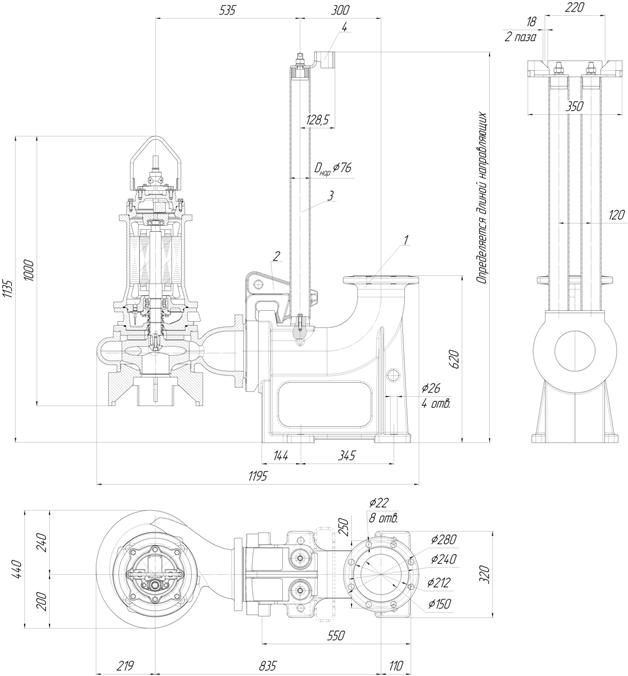

Габаритные размеры

gabaritnye razmery

Обозначения на чертеже

1. Патрубок погружной;
2. Насос с захватом;
3. Направляющие;
4. Кронштейн верхний.

Параметры рабочей точки

Производительность, Q

72

м³/ч

Напор, Н

10

м

Потребляемая мощность в рабочей точке, Nпотр

5

кВт

КПД агрегата, η

34

%

Характеристики насоса

Вариант монтажа насоса

на опускном устройстве

Условный диаметр напорного патрубка, Ду, мм

150

Тип рабочего колеса

вихревое

Фактический диаметр рабочего колеса, мм

253

Рекомендуемая глубина погружения, м

не более 10

Максимальный размер перекачиваемых частиц, мм

55

Тип уплотнения вала

торцовое

Материал вращающейся части и неподвижного кольца торцового уплотнения

карбид кремния

Материал рабочего колеса

чугун СЧ20

Материал корпуса спирального

чугун СЧ20

Параметры электродвигателя

Номинальная мощность, кВт

7,5

Напряжение, В

380

Частота тока, Гц

50

Номинальный ток, А

15,8

Число полюсов

4

Частота вращения, об/мин

1432

Сos φ

0,83

КПД эл. двигателя

87

единение обмоток по схеме

звезда

Класс нагревостойкости

F

 Способ охлаждения электродвигателя

погружной электродвигатель без принудительного охлаждения;

Способ защиты электродвигателя

влаго-термозащита;

Степень защиты электродвигателя

IP68;

Длина встроенного электрического кабеля, м

10

Количество жил кабеля, шт.

7

Сечение жил, мм²

2,5

Изоляция кабеля

маслостойкая

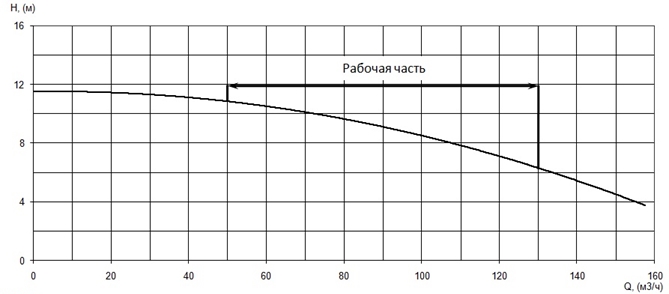

График характеристики напор/подача

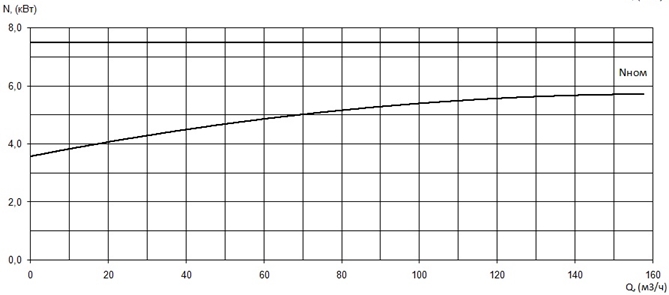

График мощность/производительность

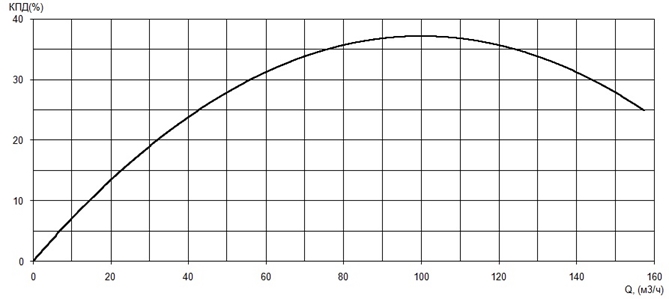

График КПД/производительность

Ресурсы

Средняя наработка на отказ

не менее 7000 часов

Средний ресурс до главного техобслуживания

не менее 20000 часов

Средний срок службы

не менее 20 лет

Масса насосного агрегата без шкафа управления

250 кг


Модель насоса
ПФ
Расход
72
Напор
10
Тип всасывания
нормальновсасывающие
Вариант монтажа
стационарный
Установка
вертикальная
Тип привода
электрический
Тип рабочего колеса
вихревое
Номинальная мощность, кВт
7,5
Охлаждение
без рубашки охлаждения IP68
Взрывозащита
без взрывозащиты
Тип перекачиваемой среды
канализация (фекальные стоки, промышленные стоки, бытовые стоки, ливневые стоки)
Способ установки
погружной
