Погружной насос Иртыш ПФс 50/200.201-15/2-116

Погружной насос Иртыш ПФс 50/200.201-15/2-116

Цена по запросу
  • Описание
  • Характеристики

Расшифровка обозначения

Насос ПФс 50/200.201-15/2-116
П - погружной электродвигатель без принудительного охлаждения;
Ф - гидравлическая часть насоса предназначена для перекачивания сточных вод;
С - в насосе установлено вихревое рабочее колесо;
50 - номинальный диаметр напорного патрубка, мм;
200 - номинальный диаметр рабочего колеса, мм;
201 - фактический диаметр рабочего колеса, мм;
- без обозначения, стандартная длина кабеля10 метров;
15 - номинальная мощность электродвигателя, кВт;
2 - число полюсов электродвигателя;
1 - на опускном устройстве;
1 - ручного управления;
6 - влаго-термозащита;

Шкаф защиты и управления

Насос укомплектован шкафом управления Иртыш ШУ1-1.11.6-31

Внимание! Опускное устройство заказывается отдельно и имеет собственный артикул!

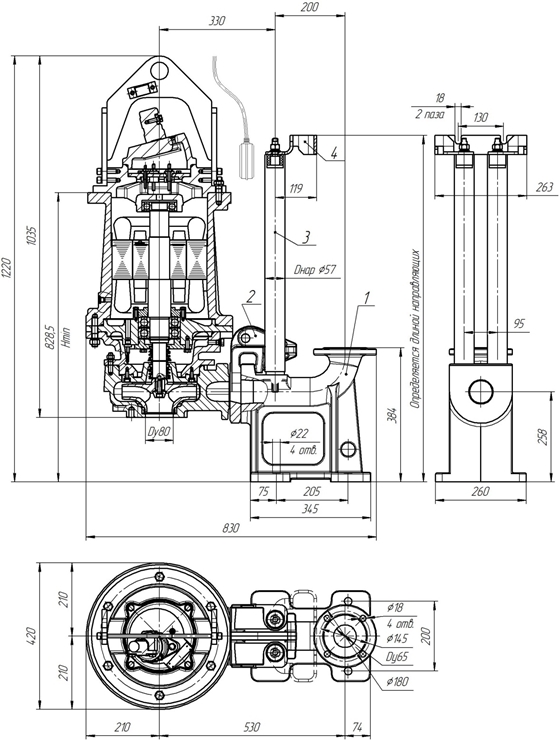

Габаритные размеры

gabaritnye razmery

Обозначения на чертеже

1. Патрубок погружной;
2. Насос с захватом;
3. Направляющие;
4. Кронштейн верхний.

Параметры рабочей точки

Производительность, Q

31

м³/ч

Напор, Н

50

м

Потребляемая мощность в рабочей точке, Nпотр

11,8

кВт

КПД агрегата, η

32

%

Характеристики насоса

Вариант монтажа насоса

на опускном устройстве

Условный диаметр напорного патрубка, Ду, мм

50

Тип рабочего колеса

вихревое

Фактический диаметр рабочего колеса, мм

201

Рекомендуемая глубина погружения, м

не более10

Максимальный размер перекачиваемых частиц, мм

25

Тип уплотнения вала

торцовое

Материал вращающейся части и неподвижного кольца торцового уплотнения

карбид кремния

Материал рабочего колеса

чугун СЧ20

Материал корпуса спирального

чугун СЧ20

Параметры электродвигателя

Номинальная мощность, кВт

15

Напряжение, В

380/660

Частота тока, Гц

50

Номинальный ток, А

28/16

Число полюсов

2

Частота вращения, об/мин

2925

Сos φ

0,91

КПД эл. двигателя

88,6

единение обмоток по схеме

D/звезда

Класс нагревостойкости

F

Способ охлаждения электродвигателя

погружной электродвигатель без принудительного охлаждения;

Способ защиты электродвигателя

влаго-термозащита;

Степень защиты электродвигателя

IP68;

Длина встроенного электрического кабеля, м

10

Количество жил кабеля, шт.

7

Сечение жил, мм²

2,5

Изоляция кабеля

маслостойкая

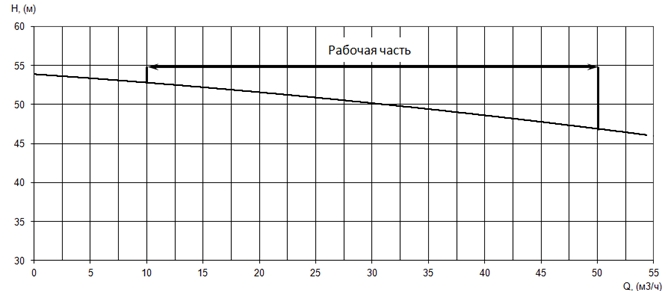

График характеристики напор/подача

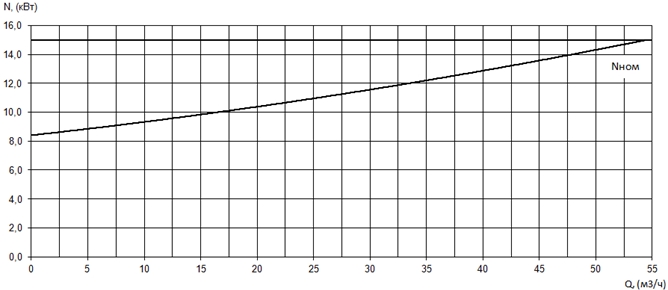

График мощность/производительность

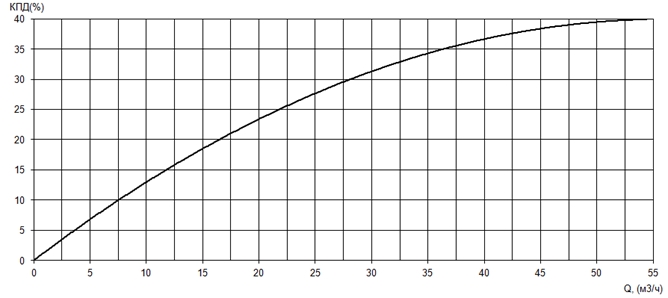

График КПД/производительность

Ресурсы

Средняя наработка на отказ, часов, не менее

7000

Средний ресурс до главного техобслуживания, часов, не менее

20000

Средний срок службы, лет, не менее

20

Масса насосного агрегата без шкафа управления и опускного устройства, кг.

310

Модель насоса
ПФ
Расход
31
Напор
50
Тип всасывания
нормальновсасывающие
Вариант монтажа
стационарный
Установка
вертикальная
Тип привода
электрический
Тип рабочего колеса
вихревое
Номинальная мощность, кВт
15
Охлаждение
без рубашки охлаждения IP68
Взрывозащита
без взрывозащиты
Тип перекачиваемой среды
канализация (фекальные стоки, промышленные стоки, бытовые стоки, ливневые стоки)
Способ установки
погружной
