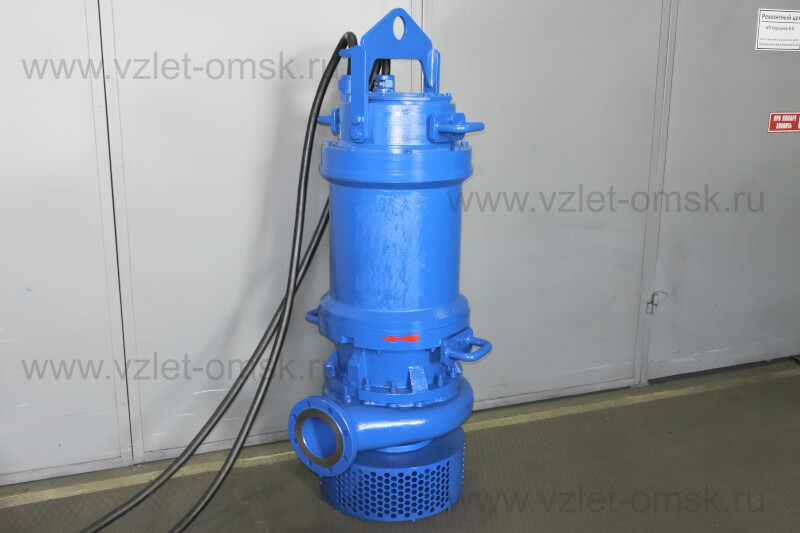

Погружной дренажный насос Иртыш ПД 250/315.380.Ч.Т-35-200/4-109 Погружной дренажный насос Иртыш ПД 250/315.380.Ч.Т-35-200/4-109
- Описание
- Характеристики
- Видео
Расшифровка обозначения
Насос ПД 250/315.380.Ч.Т-35-200/4-109
П - погружной электродвигатель без принудительного охлаждения;
Д - для слабозагрязнённой и чистой воды;
250 - номинальный диаметр напорного патрубка, мм;
315 - номинальный диаметр рабочего колеса, мм;
380 - фактический диаметр рабочего колеса, мм;
Ч - для совместной работы с частотным преобразователем;
Т- гарантия 24/36 месяцев; погружение 18,5 м.; без использования паронита; соответствие ОЛ AGCC.287-1600-TX.DS-0001
35- - длина кабеля 35 метров;
200 - номинальная мощность электродвигателя, кВт;
4 - число полюсов электродвигателя;
1 - монтаж на опускном устройстве;
0 - без шкафа защиты и управления
9 - влаго-термозащита, контроль температуры подшипников, контроль вибрации;
Шкаф защиты и управления
Насос не укомплектован шкафом защиты серии Иртыш. В случае применения насоса без шкафа защиты или с каким - либо шкафом защиты (управления) не обеспечивающим защиту насоса в полном объёме предприятие не несет гарантийных обязательств за выход насосов из рабочего состояния по причине нереализованных защит, предусмотренных шкафами защиты (управления) Иртыш.

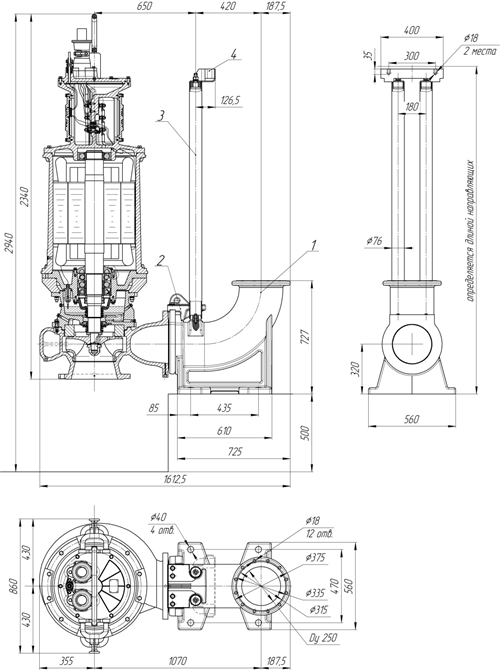

Обозначения на чертеже
1. Патрубок погружной;
2. Насос с захватом;
3. Направляющие;
4. Кронштейн верхний
Возможны технические изменения
Габаритные размеры

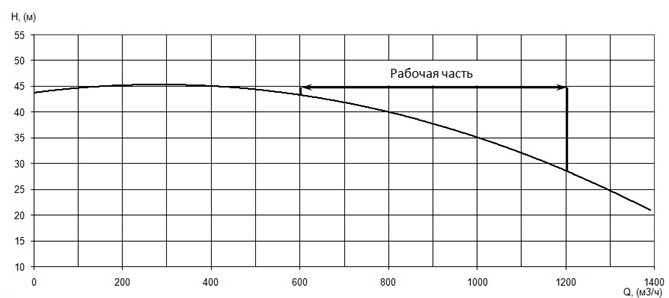

Параметры рабочей точки
|
Производительность, Q |
1000 |
м³/ч |
|
Напор, Н |
35 |
м |
|

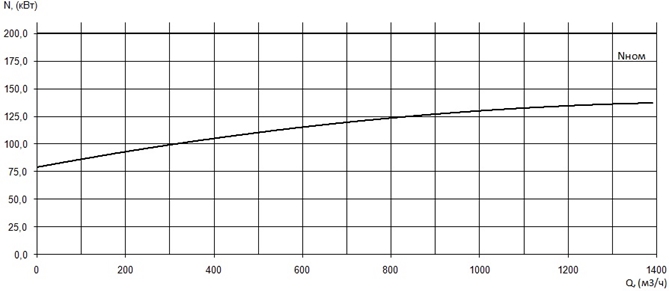

Потребляемая мощность в рабочей точке, Nпотр |
127 |
кВт |
|

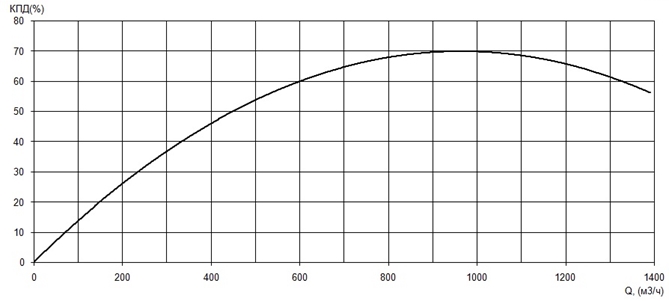

КПД агрегата, η |
70 |
% |
Характеристики насоса
|
Вариант монтажа насоса |
на опускном устройстве |
|
Условный диаметр напорного патрубка, Ду, мм |
125 |
|
Тип рабочего колеса |
многоканальное |
|
Фактический диаметр рабочего колеса, мм |
380 |
|
Рекомендуемая глубина погружения, м |
не более 18,5 |
|
Максимальный размер перекачиваемых частиц, мм |
0,2 |
|
Тип уплотнения вала |
торцовое |
|
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
|
Материал рабочего колеса |
чугун СЧ20 |
|
Материал корпуса спирального |
чугун СЧ20 |
Параметры электродвигателя
|
Номинальная мощность, кВт |
200 |
|
Напряжение, В |
380/660 |
|
Частота тока, Гц |
50 |
|
Номинальный ток, А |
356/205 |
|
Число полюсов |
4 |
|
Частота вращения, об/мин |
1486 |
|
Сos φ |
0,88 |
|
КПД эл. двигателя |
95,6 |
|
единение обмоток по схеме |
D/звезда |
|
Класс нагревостойкости |
F |
|
Способ охлаждения электродвигателя |
погружной электродвигатель без принудительного охлаждения; |
|
Способ защиты электродвигателя |
влаго-термозащита, контроль температуры подшипников, контроль вибрации |
|
Степень защиты электродвигателя |
IP 68; |
|
Длина встроенного электрического кабеля, м |
35 |
|
Количество жил кабеля, шт. |
3+3+1 |
|
Сечение жил, мм² |
95+1+35 |
Ресурсы
|
Средняя наработка на отказ, часов, не менее |
7000 |
|
Средний ресурс до главного техобслуживания, часов, не менее |
20000 |
|
Средний срок службы, лет, не менее |
20 |
|
Масса насосного агрегата без шкафа управления, кг. |
|
