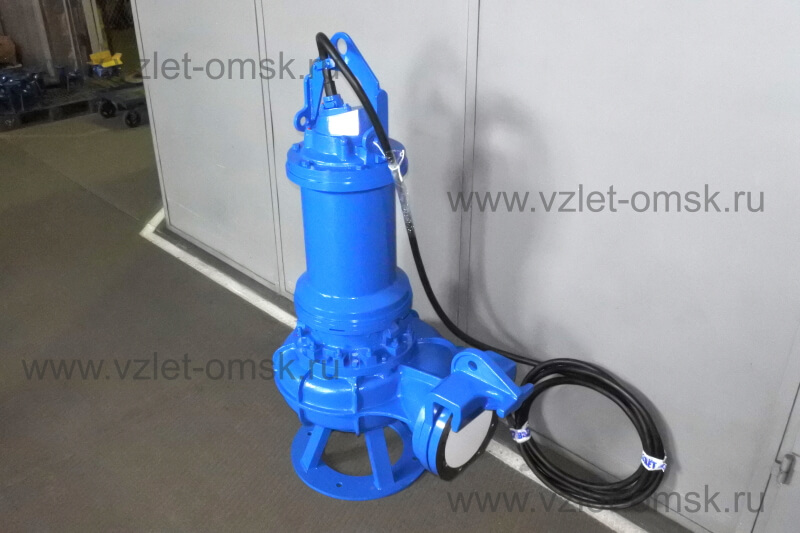

Погружной насос Иртыш ПФ2 200/360.313-18,5/6-126 - Описание
- Характеристики
Расшифровка обозначения
Насос ПФ2 200/360.313-18,5/6-126:
П - погружной электродвигатель без принудительного охлаждения;
Ф - гидравлическая часть насоса предназначена для перекачивания сточных вод;
2 - в насосе установлено двух - канальное рабочее колесо;
200 - номинальный диаметр напорного патрубка, мм;
360 - номинальный диаметр рабочего колеса, мм;
313 - фактический диаметр рабочего колеса, мм;
- без обозначения, стандартная длина кабеля 10 метров;
18,5 - номинальная мощность электродвигателя, кВт;
6 - число полюсов электродвигателя;
1 - монтаж на опускном устройстве;
2 - автоматического управления с одним двухуровневым поплавковым выключателем;
6 - насос с датчиками температуры в обмотках статора и влажности в масляной камере;
Шкаф защиты и управления
Насос укомплектован шкафом управления Иртыш ШУ1-1.18,5.6-31

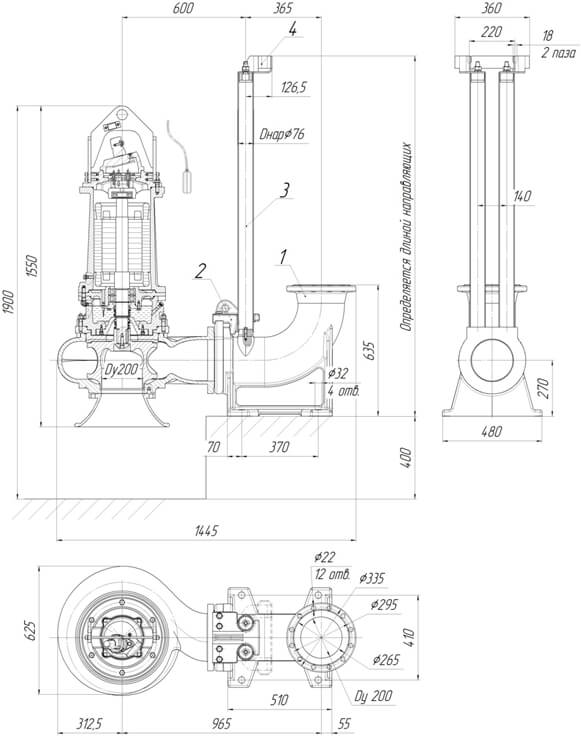

Обозначения на чертеже
1. Патрубок погружной;
2. Насос с захватом;
3. Направляющие;
4. Кронштейн.
Габаритные размеры
Параметры рабочей точки
|
Производительность, Q |
300 м³/ч |
|
Напор, Н |
9 м |
|

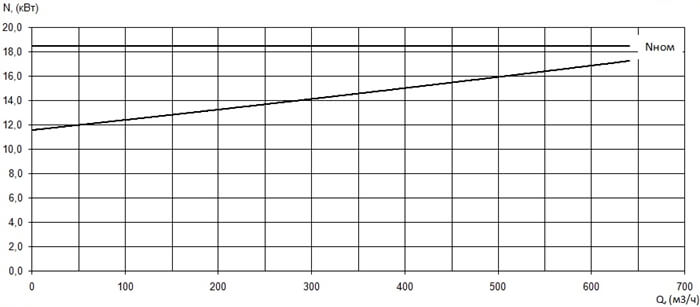

Потребляемая мощность в рабочей точке, Nпотр |
14 кВт |
|

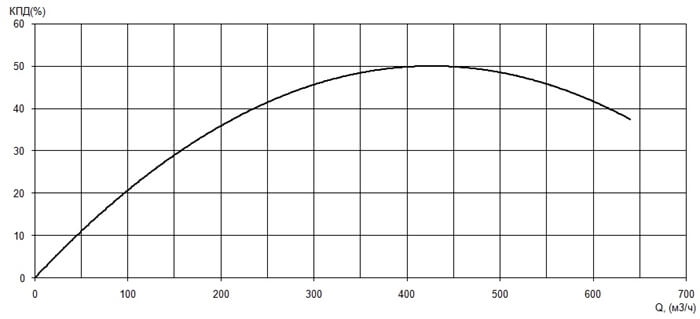

КПД агрегата, η |
45 % |
Характеристики насоса
|
Вариант монтажа насоса |
на опускном устройстве |
|
Условный диаметр напорного патрубка, Ду |
200 мм |
|
Тип рабочего колеса |
двух - канальное |
|
Фактический диаметр рабочего колеса |
313 мм |
|
Рекомендуемая глубина погружения |
не более 10 м |
|
Максимальный размер перекачиваемых частиц |
100 мм |
|
Тип уплотнения вала |
торцовое |
|
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
|
Материал рабочего колеса |
чугун СЧ20 |
|
Материал корпуса спирального |
чугун СЧ20 |
Параметры электродвигателя
|
Номинальная мощность |
18,5 кВт |
|
Напряжение |
380 В |
|
Частота тока |
50 Гц |
|
Номинальный ток |
37 А |
|
Число полюсов |
6 |
|
Частота вращения |
970 об/мин |
|
Сos φ |
0,86 |
|
КПД эл. двигателя |
89 |
|
Соединение обмоток по схеме |
звезда |
|
Класс нагревостойкости |
F |
|
Способ охлаждения электродвигателя |
погружной электродвигатель без принудительного охлаждения |
|
Способ защиты электродвигателя |
влаго - термозащита |
|
Степень защиты электродвигателя |
IP 68 |
|
Длина встроенного электрического кабеля |
10 м |
|
Количество жил кабеля |
7 шт |
|
Сечение жил |
2,5 мм² |
|
Изоляция кабеля |
маслостойкая |
Ресурсы
|
Средняя наработка на отказ |
не менее 7000 часов |
|
Средний ресурс до главного техобслуживания |
не менее 20000 часов |
|
Средний срок службы |
не менее 20 лет |
|
Масса насосного агрегата без шкафа управления |
640 кг |
