Погружной насос Иртыш ПФС 50/200.176-11/2-006

Погружной насос Иртыш ПФС 50/200.176-11/2-006

Цена по запросу
  • Описание
  • Характеристики

Насос ПФС 50/200.176-11/2-006
П - погружной электродвигатель без принудительного охлаждения;
Ф - гидравлическая часть насоса предназначена для перекачивания сточных вод;
С - в насосе установлено вихревое рабочее колесо;
50 - номинальный диаметр напорного патрубка, мм;
200 - номинальный диаметр рабочего колеса, мм;
176 - фактический диаметр рабочего колеса, мм;
- без обозначения, стандартная длина кабеля 10 метров;
11 - номинальная мощность электродвигателя, кВт;
2 - число полюсов электродвигателя;
0 - мобильный погружной монтаж;
0 - без шкафа защиты и управления;
6 - насос с датчиками температуры в обмотках статора и влажности в масляной камере;

Насос не укомплектован шкафом защиты серии Иртыш.
В случае применения насоса без шкафа защиты или с каким - либо шкафом защиты (управления) не обеспечивающим защиту насоса в полном объёме предприятие не несет гарантийных обязательств за выход насосов из рабочего состояния по причине нереализованных защит, предусмотренных шкафами защиты (управления) Иртыш.
Loading...

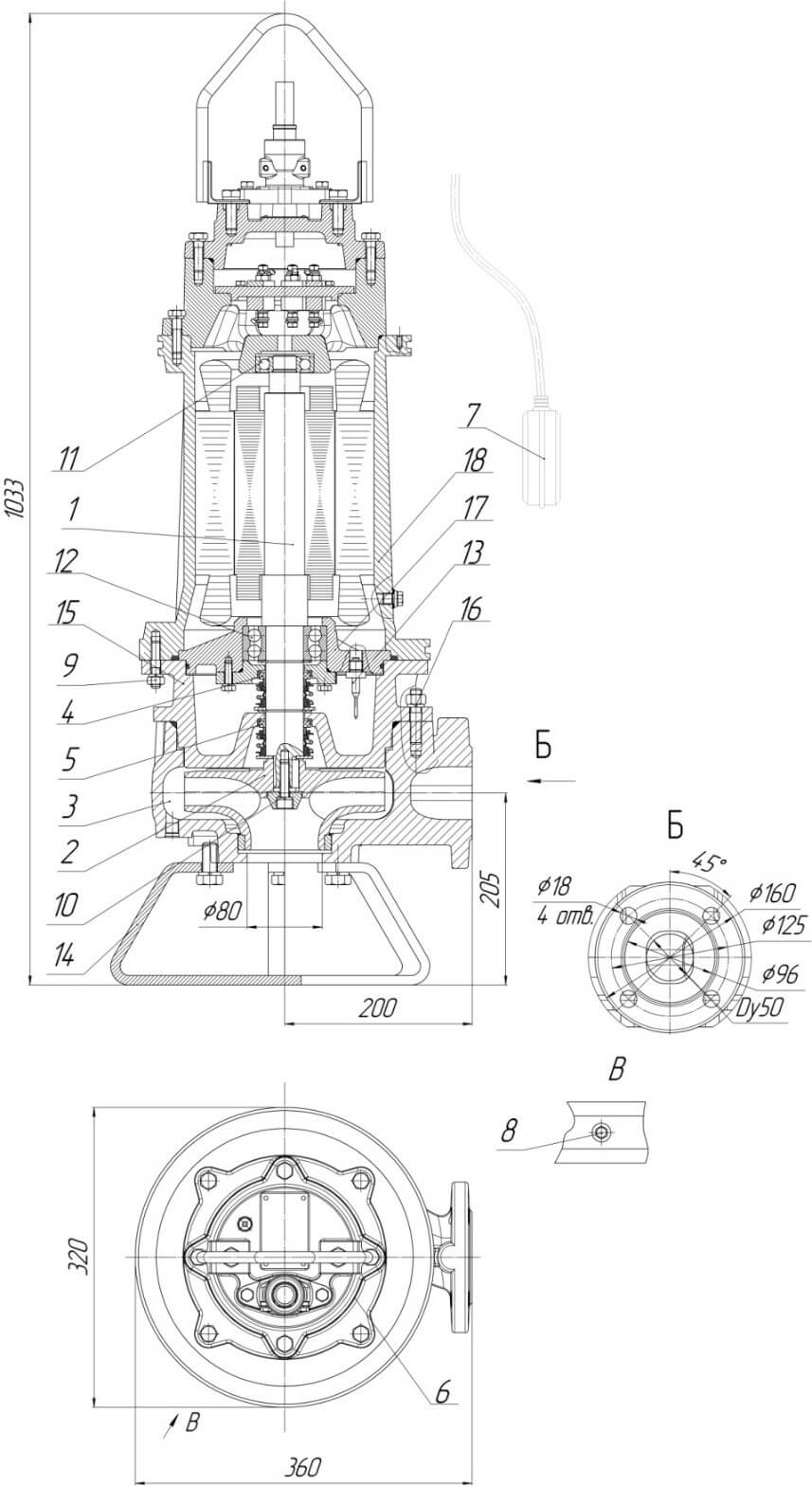

1 .Электродвигатель;
2. Колесо рабочее;
3. Корпус спиральный;
4. Торцовое уплотнение;
5. Торцовое уплотнение;
6. Встроенный кабель (-ли);
7. Поплавковый выключатель;
8. Пробка масляной камеры;
9. Метизы крепления корпуса камеры к корпусу электродвигателя;
10. Метизы крепления колеса рабочего;
11. Подшипник;
12. Подшипник;
13. Датчик влажности;
14. Подставка;
15. Корпус камеры;
16. Метизы крепления корпуса камеры к корпусу спиральному;
17. Стакан подшипника;
18. Корпус электродвигателя.

Производительность, Q

30 м³/ч

Напор, Н

43 м

Потребляемая мощность в рабочей точке, Nпотр

7,9 кВт

КПД агрегата, η

40 %

Вариант монтажа насоса

мобильный погружной

Условный диаметр напорного патрубка, Ду

50 мм

Тип рабочего колеса

вихревое

Фактический диаметр рабочего колеса

176 мм

Рекомендуемая глубина погружения

не более 10 м

Максимальный размер перекачиваемых частиц

25 мм

Тип уплотнения вала

торцовое

Материал вращающейся части и неподвижного кольца торцового уплотнения

карбид кремния

Материал рабочего колеса

чугун СЧ20

Материал корпуса спирального

чугун СЧ20

Номинальная мощность

11 кВт

Напряжение

380 В

Частота тока

50 Гц

Номинальный ток

22 А

Число полюсов

2

Частота вращения

2895 об/мин

Сos φ

0,86

КПД эл. двигателя

88

Соединение обмоток по схеме

звезда

Класс нагревостойкости

F

Способ охлаждения электродвигателя

погружной электродвигатель без принудительного охлаждения

Способ защиты электродвигателя

влаго - термозащита

Степень защиты электродвигателя

IP 68

Длина встроенного электрического кабеля

10 м

Количество жил кабеля

7 шт

Сечение жил

2,5 мм²

Изоляция кабеля

маслостойкая

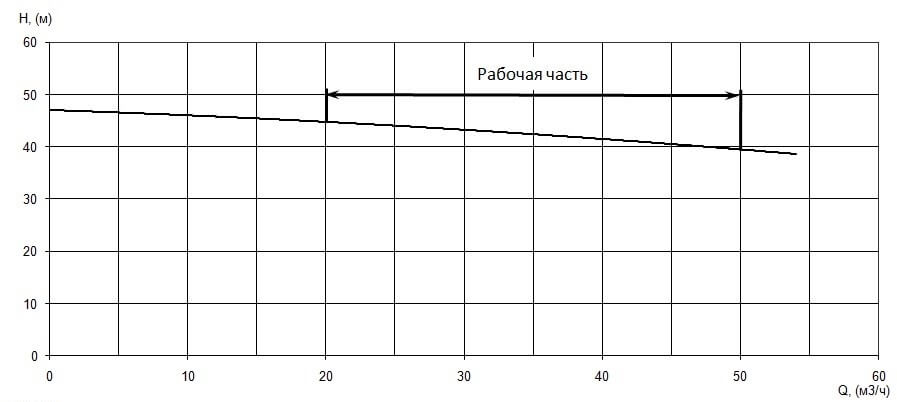

График характеристики напор/подача
Характеристика производительности

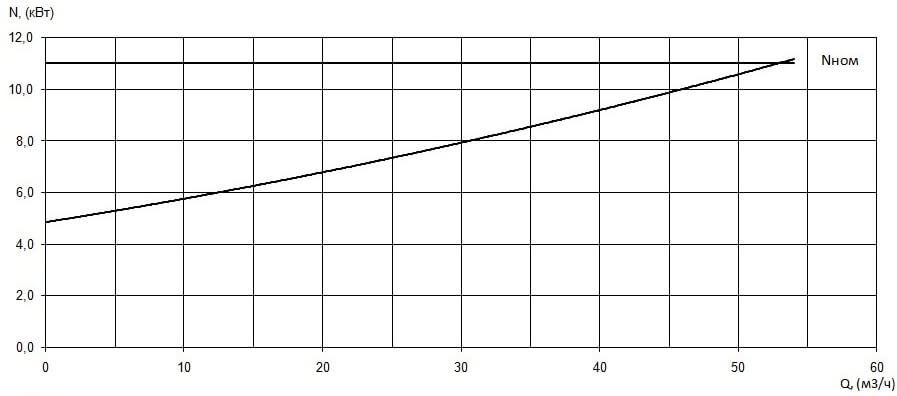

График мощность/производительность
Мощность

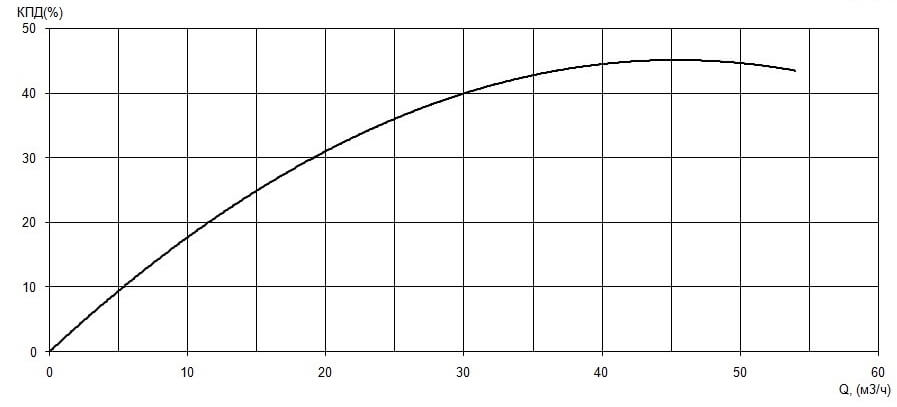

График КПД/производительность
Коэффициент полезного действия

Средняя наработка на отказ

не менее 7000 часов

Средний ресурс до главного техобслуживания

не менее 20000 часов

Средний срок службы

не менее 20 лет

Масса насосного агрегата без шкафа управления

170 кг

Модель насоса
ПФ
Расход
30
Напор
43
Тип всасывания
нормальновсасывающие
Вариант монтажа
мобильный
Установка
вертикальная
Тип привода
электрический
Тип рабочего колеса
вихревое
Номинальная мощность, кВт
11
Охлаждение
без рубашки охлаждения IP68
Взрывозащита
без взрывозащиты
Тип перекачиваемой среды
канализация (фекальные стоки, промышленные стоки, бытовые стоки, ливневые стоки)
Способ установки
погружной
