Погружной насос Иртыш ПФС 65/160.148-3/2-036

Погружной насос Иртыш ПФС 65/160.148-3/2-036

Цена по запросу
  • Описание
  • Характеристики

Насос ПФС 65/160.148-3/2-036:
П - погружной электродвигатель без принудительного охлаждения;
Ф - для сточных масс;
C – открытое вихревое рабочее колесо;
65 - номинальный диаметр напорного патрубка, мм;
160 - номинальный диаметр рабочего колеса, мм;
148 - фактический диаметр рабочего колеса, мм;
3 - номинальная мощность электродвигателя, кВт;
2 - число полюсов электродвигателя;
0 – мобильный погружной монтаж насоса;
3 – шкаф автоматического управления с двумя одноурвневыми поплавковыми выключателями Иртыш ПВФ-1;
6 – влаго - термозащита двигателя;

Насос укомплектован шкафом управления Иртыш ШУ1-1.3.6-31.
Исполнение шкафа защиты, поставляемого в комплекте с насосом:
автоматического управления с двумя одноуровневыми поплавковыми выключателями Иртыш ПВФ-1.

Loading...

1. Электродвигатель;
2. Колесо рабочее;
3. Корпус спиральный;
4. Манжета;
5. Торцовое уплотнение;
6. Встроенный кабель (-ли);
7. Поплавковый выключатель;
8. Пробка масляной камеры;
9. Патрубок напорный;
10. Метизы крепления колеса рабочего;
11. Подшипник;
12. Подшипник;
13. Датчик влажности;
14. Подставка;
15. Корпус камеры;
16. Корпус электродвигателя;
17. Стакан подшипника;
18. Крышка верхняя.

Производительность, Q

 25 м³/ч

Напор, Н

14 м

Потребляемая мощность в рабочей точке, Nпотр

2,6 кВт

КПД агрегата, η

37 %

Вариант монтажа насоса

мобильный погружной

Условный диаметр напорного патрубка, Ду

65 мм

Тип рабочего колеса

вихревое

Фактический диаметр рабочего колеса

148 мм

Рекомендуемая глубина погружения

не более 10 м

Максимальный размер перекачиваемых частиц

40 мм

Тип уплотнения вала

торцовое

Материал вращающейся части и неподвижного кольца торцового уплотнения

карбид кремния

Материал рабочего колеса

чугун СЧ20

Материал корпуса спирального

чугун СЧ20

Номинальная мощность

3 кВт

Напряжение

380 В

Частота тока

50 Гц

Номинальный ток

7 А

Число полюсов

2

Частота вращения

2940 об/мин

Сos φ

0,85

КПД эл. двигателя

82

Соединение обмоток по схеме

звезда

Класс нагревостойкости

F

Способ охлаждения электродвигателя

погружной без принудительного охлаждения

Способ защиты электродвигателя

влаго - термозащита

Степень защиты электродвигателя

IP 68

Длина встроенного электрического кабеля

10 м

Количество жил кабеля

7 шт

Сечение жил

1,5 мм²

Изоляция кабеля

маслостойкая

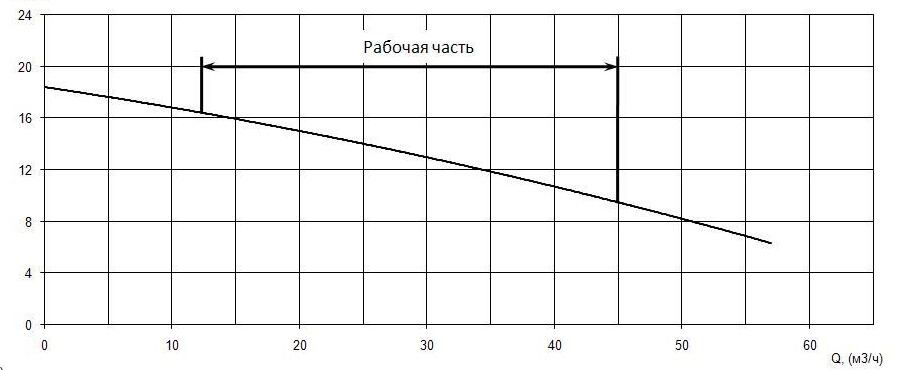

График характеристики напор/подача
Характеристика производительности

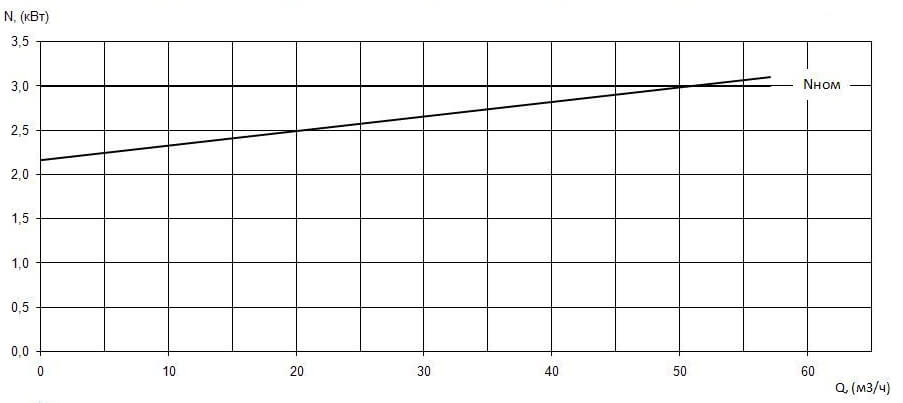

График мощность/производительность
Мощность

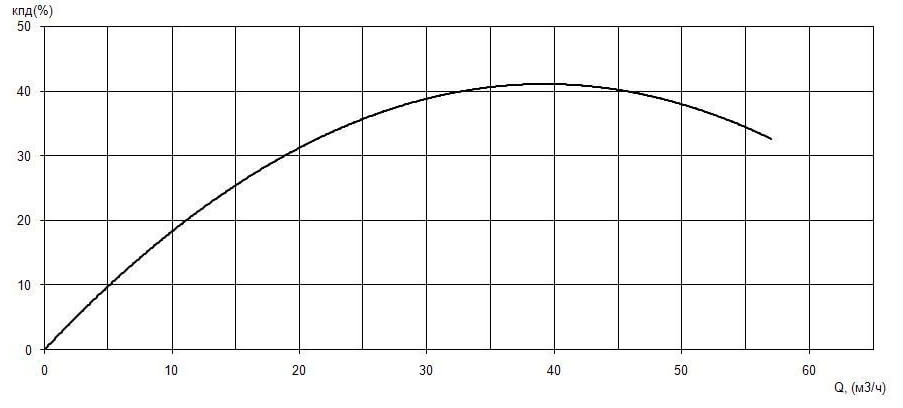

График КПД/производительность
Коэффициент полезного действия

Средняя наработка на отказ

не менее 7000 часов

Средний ресурс до главного техобслуживания

не менее 20000 часов

Средний срок службы

не менее 20 лет

Масса насосного агрегата

65 кг

Насосный агрегат упаковывается в картонную прямоугольную тару вместе со шкафом защиты и ручного управления.

Габаритный размер упаковки

Длина

500 мм

Ширина

400 мм

Высота

750 мм

Ориентировочная масса оборудования с упаковкой

80 кг

Расход
25
Модель насоса
ПФ
Напор
14
Тип всасывания
нормальновсасывающие
Вариант монтажа
мобильный
Установка
вертикальная
Тип привода
электрический
Тип рабочего колеса
вихревое
Номинальная мощность, кВт
3,0
Охлаждение
без рубашки охлаждения IP68
Взрывозащита
без взрывозащиты
Тип перекачиваемой среды
канализация (фекальные стоки, промышленные стоки, бытовые стоки, ливневые стоки)
Способ установки
погружной
