Насос ПФС 65/165.150-7,5/2-046
П - погружной электродвигатель без принудительного охлаждения;
Ф - гидравлическая часть насоса предназначена для перекачивания сточных вод;
С - в насосе установлено вихревое рабочее колесо;
65 - номинальный диаметр напорного патрубка, мм;
165 - номинальный диаметр рабочего колеса, мм;
150 - фактический диаметр рабочего колеса, мм;
- без обозначения, стандартная длина кабеля 10 метров;
7,5 - номинальная мощность электродвигателя, кВт;
2 - число полюсов электродвигателя;
0 - мобильный погружной монтаж;
4 - шкаф автоматического управления исполнения УХЛ1 с устройством плавного пуска и двумя
одноуровневыми поплавковыми выключателями Иртыш ПВФ-1;
6 - насос с датчиками температуры в обмотках статора и влажности в масляной камере;

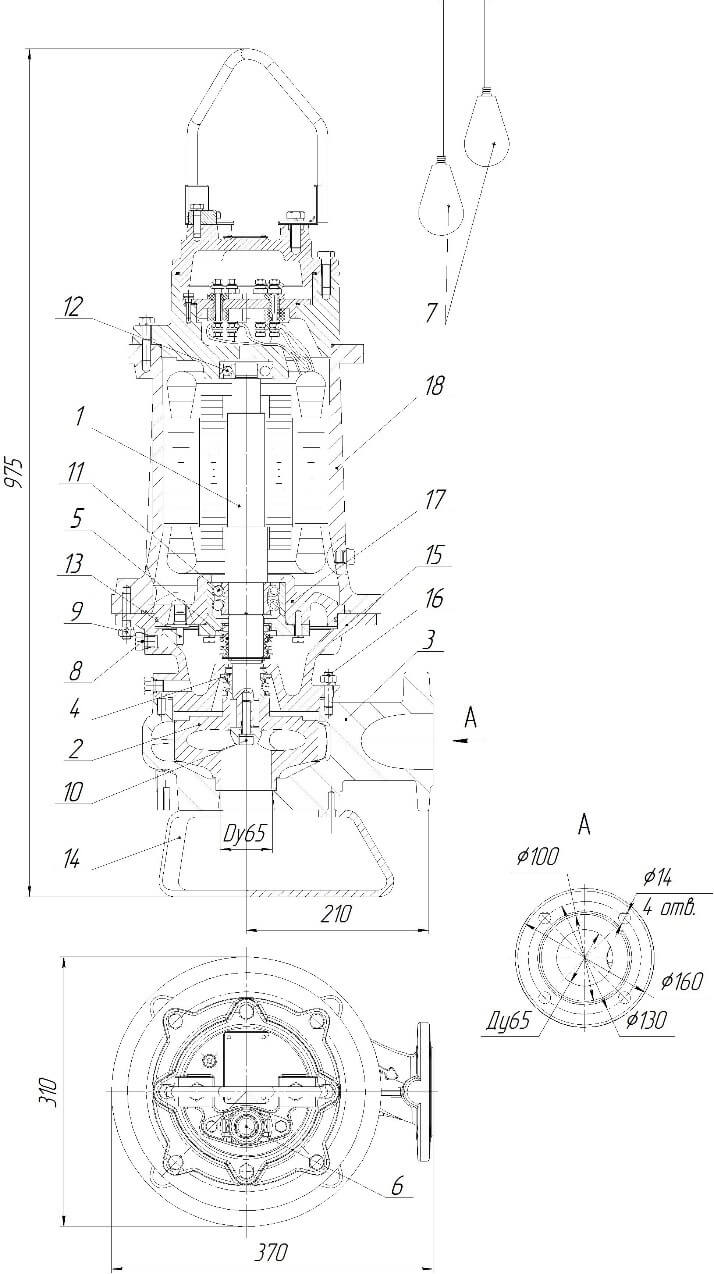

2. Колесо рабочее;
3. Корпус спиральный;
4. Торцовое уплотнение;
5. Торцовое уплотнение;
6. Встроенный кабель (-ли);
7. Поплавковый выключатель;
8. Пробка масляной камеры;
9. Метизы крепления корпуса камеры к корпусу электродвигателя;
10. Метизы крепления колеса рабочего;
11. Подшипник;
12. Подшипник;
13. Датчик влажности;
14. Подставка;
15. Корпус камеры;
16. Метизы крепления корпуса камеры к корпусу спиральному;
17. Стакан подшипника;
18. Корпус электродвигателя.
Насос укомплектован шкафом управления Иртыш ШУ1-1.7,5.П.6-31 УХЛ1.

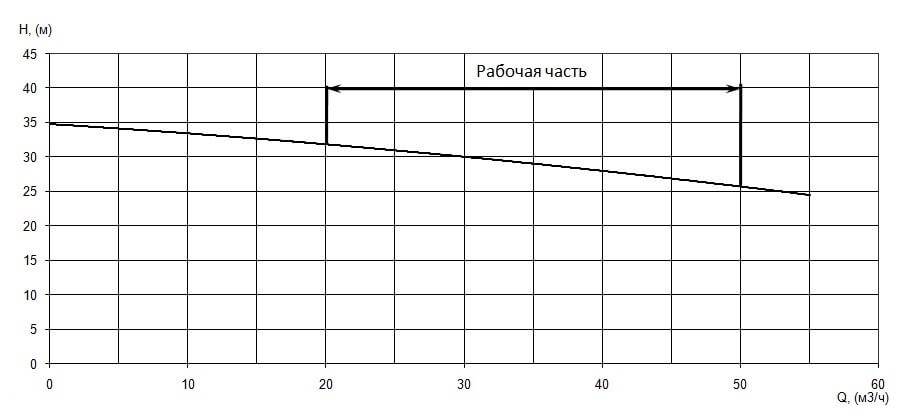

Производительность, Q |
20 м³/ч |
Напор, Н |
32 м |

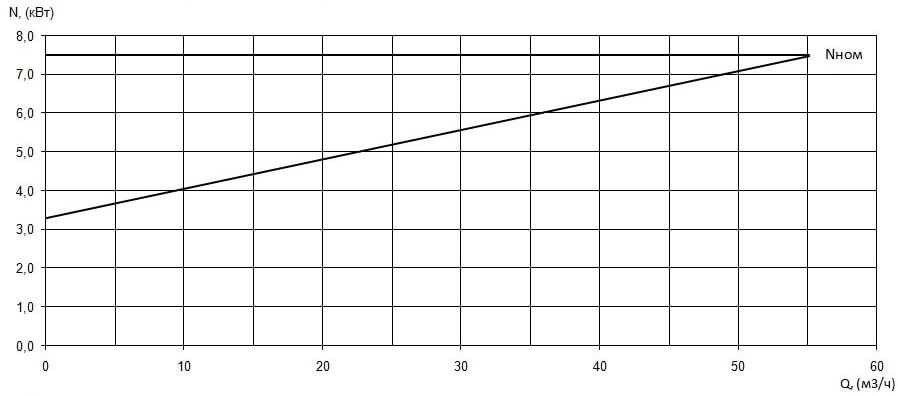

Потребляемая мощность в рабочей точке, Nпотр |
4,9 кВт |

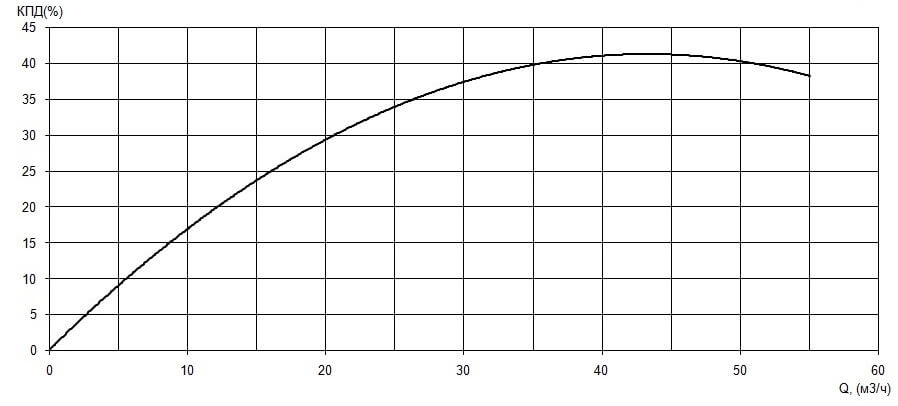

КПД агрегата, η |
29 % |
Вариант монтажа насоса |
мобильный погружной |
Условный диаметр напорного патрубка, Ду |
65 мм |
Тип рабочего колеса |
вихревое |
Фактический диаметр рабочего колеса |
150 мм |
Рекомендуемая глубина погружения |
не более 10 м |
Максимальный размер перекачиваемых частиц |
25 мм |
Тип уплотнения вала |
торцовое |
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
Материал рабочего колеса |
чугун СЧ20 |
Материал корпуса спирального |
чугун СЧ20 |
Номинальная мощность |
7,5 кВт |
Напряжение |
380 В |
Частота тока |
50 Гц |
Номинальный ток |
15 А |
Число полюсов |
2 |
Частота вращения |
2895 об/мин |
Сos φ |
0,87 |
КПД эл. двигателя |
87 |
Соединение обмоток по схеме |
звезда |
Класс нагревостойкости |
F |
Способ охлаждения электродвигателя |
погружной электродвигатель без принудительного охлаждения |
Способ защиты электродвигателя |
влаго - термозащита |
Степень защиты электродвигателя |
IP 68 |
Длина встроенного электрического кабеля |
10 м |
Количество жил кабеля |
7 шт |
Сечение жил |
2,5 мм² |
Изоляция кабеля |
маслостойкая |
Средняя наработка на отказ |
не менее 7000 часов |
Средний ресурс до главного техобслуживания |
не менее 20000 часов |
Средний срок службы |
не менее 20 лет |
Масса насосного агрегата без шкафа управления |
130 кг |
