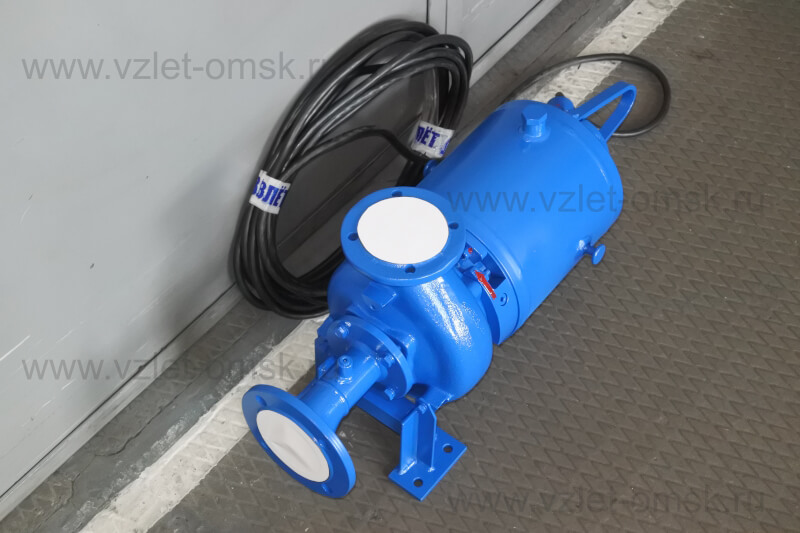

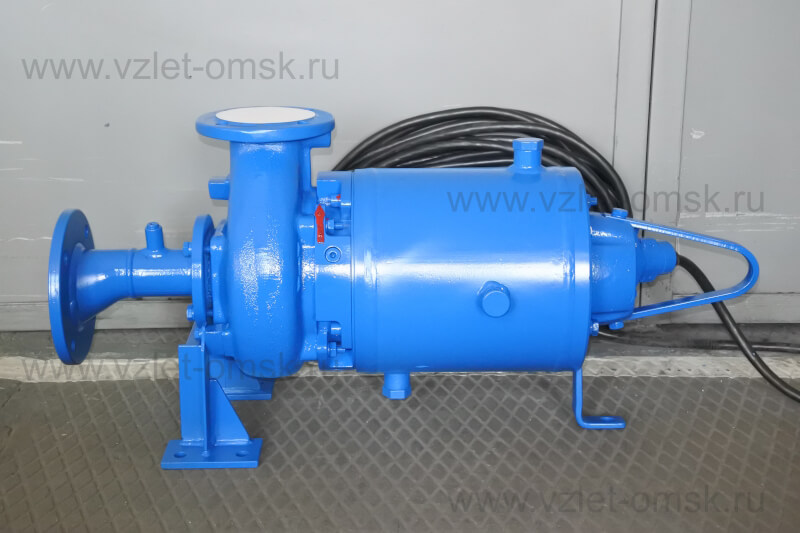

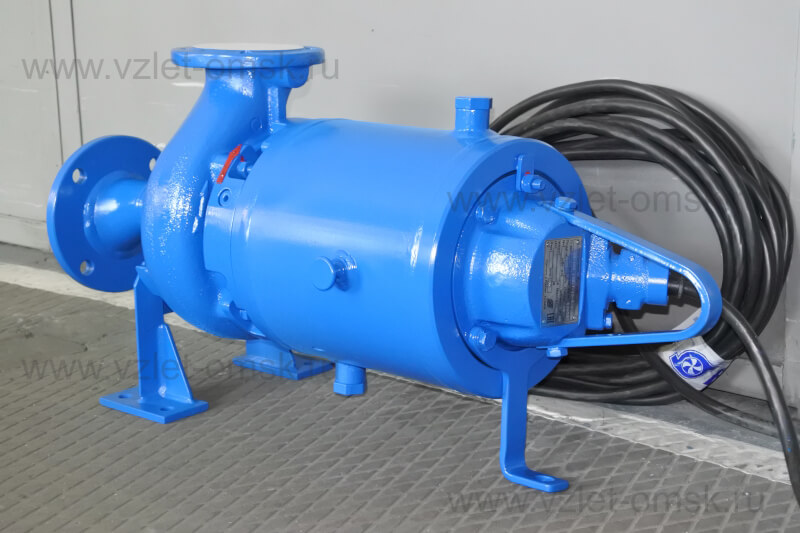

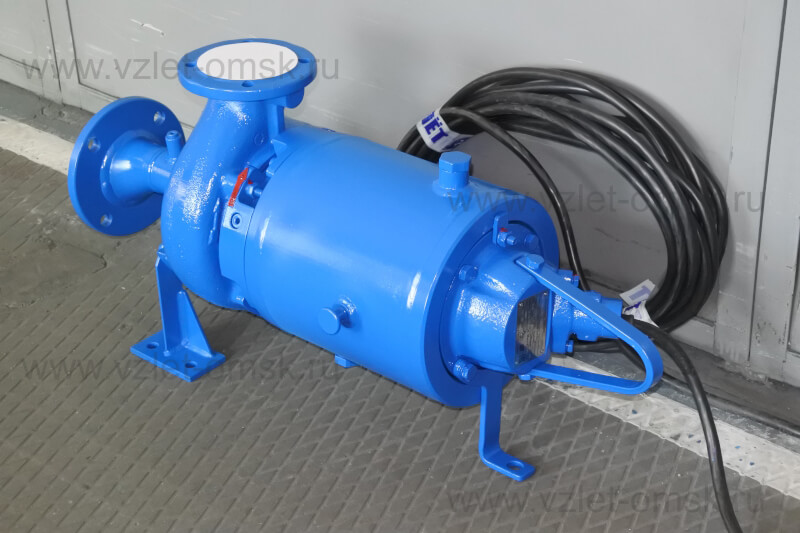

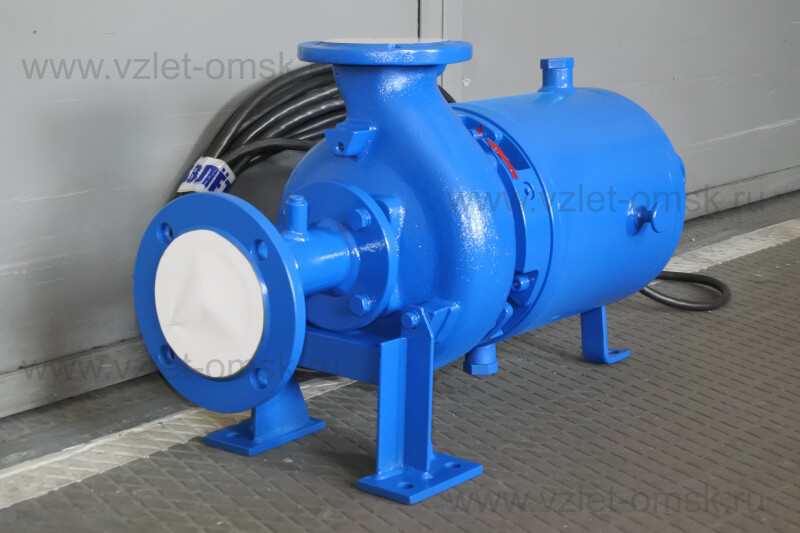

Насос Иртыш РФ1 65/160.132-15-3/2-206
- Описание
- Характеристики
- Видео
Расшифровка обозначения
Насос РФ1 65/160.132-15-3/2-206:
Р - погружной электродвигатель с рубашкой охлаждения;
Ф - гидравлическая часть насоса предназначена для перекачивания сточных вод;
1 - в насосе установлено одноканальное рабочее колесо;
65 - номинальный диаметр напорного патрубка, мм;
160 - номинальный диаметр рабочего колеса, мм;
132 - фактический диаметр рабочего колеса, мм;
15 - длина кабеля 15 метров;
3 - номинальная мощность электродвигателя, кВт;
2 - число полюсов электродвигателя;
2 - стационарный моноблочный горизонтальный;
0 - без шкафа защиты и управления;
6 - насос с датчиками температуры в обмотках статора и влажности в масляной камере;
Шкаф защиты и управления
Насос не укомплектован шкафом защиты серии Иртыш. В случае применения насоса без шкафа защиты или с каким - либо шкафом защиты (управления) не обеспечивающим защиту насоса в полном объёме предприятие не несет гарантийных обязательств за выход насосов из рабочего состояния по причине нереализованных защит, предусмотренных шкафами защиты (управления) Иртыш.

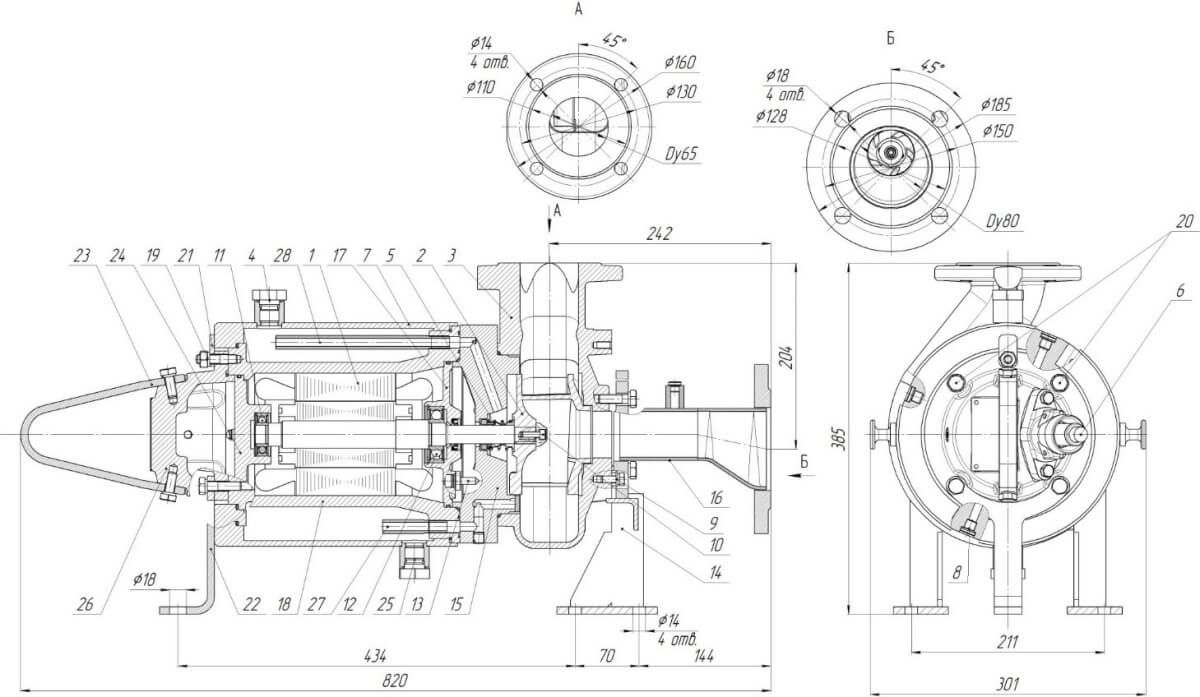

Обозначения на чертеже
1. Электродвигатель;
2. Колесо рабочее;
3. Корпус спиральный;
4. Пробка для удаления воздуха из рубашки охлаждения;
5. Торцовое уплотнение;
6. Встроенный кабель;
7. Рубашка охлаждения;
8. Пробка масляной камеры для заливки и слива масла;
9. Метизы крепления лапы передней к корпусу спиральному;
10. Метизы крепления колеса рабочего;
11. Подшипник;
12. Подшипник;
13. Датчик влажности;
14. Лапа передняя;
15. Корпус камеры;
16. Патрубок всасывающий;
17. Стакан подшипника;
18. Корпус электродвигателя;
19. Метизы крепления прижима рубашки охлаждения;
20. Метизы крепления опоры подшипника к корпусу электродвигателя;
21. Прижим кожуха;
22. Лапа задняя;
23. Ручка;
24. Опора подшипника;
25. Пробка для слива охлаждающей жидкости из рубашки охлаждения;
26. Крышка верхняя;
27. Трубопровод подвода охлаждающей жидкости;
28. Трубопровод отвода охлаждающей жидкости.
Габаритные размеры
Параметры рабочей точки
|

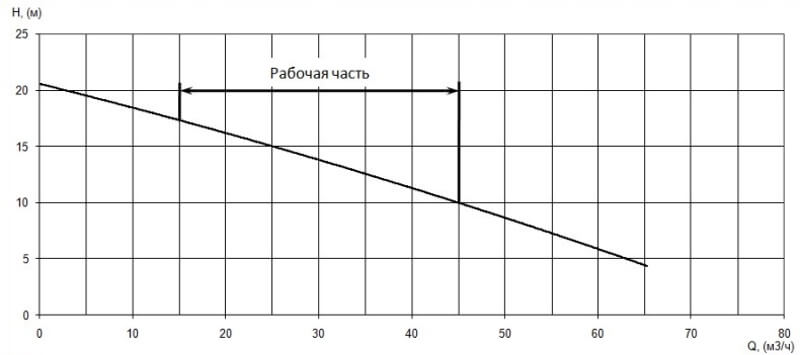

Производительность, Q |
25 м³/ч |
|
Напор, Н |
15 м |
|

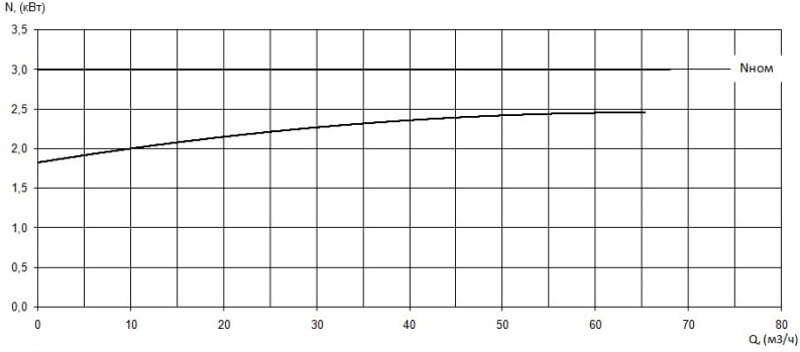

Потребляемая мощность в рабочей точке, Nпотр2. |
2,2 кВт |
|

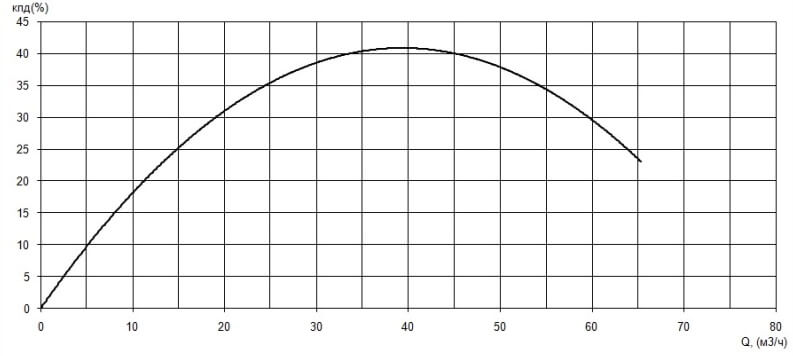

КПД агрегата, η |
35 % |
Характеристики насоса
|
Вариант монтажа насоса |
«сухой» горизонтальный монтаж |
|
Условный диаметр напорного патрубка, Ду, мм |
65 |
| Условный диаметр входного патрубка, Ду, мм | 80 |
|
Тип рабочего колеса |
одноканальное |
|
Фактический диаметр рабочего колеса, мм |
132 |
|
Рекомендуемая глубина погружения, м |
не более 10 |
|
Максимальный размер перекачиваемых частиц, мм |
40 |
|
Тип уплотнения вала |
торцовое |
|
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
|
Материал рабочего колеса |
чугун СЧ20 |
|
Материал корпуса спирального |
чугун СЧ20 |
Параметры электродвигателя
|
Номинальная мощность, кВт |
3 |
|
Напряжение, В |
380 |
|
Частота тока, Гц |
50 |
|
Номинальный ток, А |
7 |
|
Число полюсов |
2 |
|
Частота вращения, об/мин |
2940 |
|
Сos φ |
0,85 |
|
КПД эл. двигателя |
82 |
|
Соединение обмоток по схеме |
★ |
|
Класс нагревостойкости |
F |
|
Способ охлаждения электродвигателя |
погружной электродвигатель с рубашкой охлаждения; |
|
Способ защиты электродвигателя |
влаго - термозащита |
|
Степень защиты электродвигателя |
IP 68 |
|
Длина встроенного электрического кабеля |
15 м |
|
Количество жил кабеля |
1,5 |
|
Сечение жил |
7 |
|
Изоляция кабеля |
маслостойкая |
|
Исполнение шкафа защиты, поставляемого в комплекте с насосом |
без шкафа защиты и управления |
Ресурсы
|
Средняя наработка на отказ |
не менее 7000 часов |
|
Средний ресурс до главного техобслуживания |
не менее 20000 часов |
|
Средний срок службы |
не менее 20 лет |
|
Масса насосного агрегата без шкафа управления |
95 кг |
