Погружной насос Иртыш РФ2 125/315.283-22/4-206 - Описание
- Характеристики
- Видео
- Документация
Расшифровка обозначения
Насос РФ2 125/315.283-22/4-206:
Р - погружной электродвигатель с рубашкой охлаждения;
Ф - гидравлическая часть насоса предназначена для перекачивания сточных вод;
2 - в насосе установлено двухканальное рабочее колесо;
125 - номинальный диаметр напорного патрубка, мм;
315 - номинальный диаметр рабочего колеса, мм;
283 - фактический диаметр рабочего колеса, мм;
- без обозначения, длина кабеля 10 метров;
22 - номинальная мощность электродвигателя, кВт;
4 - число полюсов электродвигателя;
2 - стационарный моноблочный горизонтальный;
0 - без шкафа защиты и управления;
6 - насос с датчиками температуры в обмотках статора и влажности в масляной камере;
Условия гарантии и шкафы управления
На насос без шкафа управления предоставляется гарантия 12 месяцев.
Гарантийный срок 24 месяца предоставляется на насосы Иртыш, укомплектованные шкафами управления Иртыш.
Шкаф управления Иртыш контролирует работу насоса по датчикам, установленным в основных узлах насоса Иртыш, и обеспечивает необходимую защиту электрической части, что гарантирует длительную и безаварийную работу насоса.
Для работы в автоматическом режиме насос или группу насосов мощностью более 3 кВт необходимо подключать через плавный пуск или частотный регулятор.
Для эксплуатации насоса в автоматическом режиме рекомендуем взамен данного насоса применить однонасосный комплект (насос и шкаф управления) Иртыш РФ2 125/315.283-22/4-236.
Для эксплуатации насоса в ручном режиме рекомендуем взамен данного насоса применить однонасосный комплект (насос и шкаф управления) Иртыш РФ2 125/315.283-22/4-216.
Общий вид и габаритные размеры электронасоса
1. Электродвигатель;
2. Колесо рабочее;
3. Корпус спиральный;
4. Пробка для удаления воздуха из рубашки охлаждения;
5. Торцовое уплотнение;
6. Встроенный кабель;
7. Рубашка охлаждения;
8. Пробка масляной камеры для заливки и слива масла;
9. Метизы крепления корпуса камеры к корпусу спиральному;
10. Метизы крепления колеса рабочего;
11. Подшипник;
12. Подшипник;
13. Датчик влажности;
14. Патрубок входной;
15. Корпус камеры;
16. Метизы крепления корпуса камеры и стакана подшипника к корпусу электродвигателя;
17. Стакан подшипника;
18. Корпус электродвигателя;
19. Метизы крепления опоры подшипника к корпусу электродвигателя;
20. Метизы крепления рубашки охлаждения;
21. Строповочная проушина;
22. Трубопровод подвода охлаждающей жидкости;
23. Трубопровод отвода охлаждающей жидкости;
24. Пробка для слива охлаждающей жидкости из рубашки охлаждения;
25. Метизы крепления задней лапы к раме;
26. Метизы крепления задней лапы к насосу;
27. Метизы крепления крышки камеры к корпусу камеры;
28. Крышка камеры

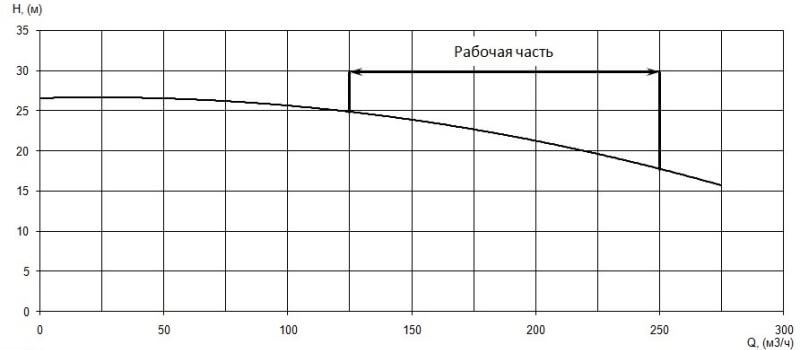

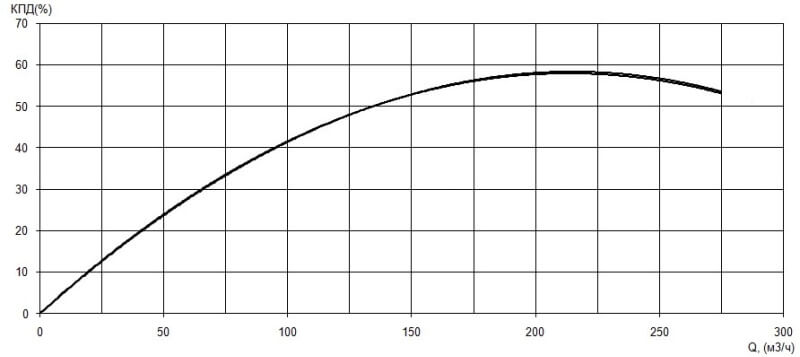

Параметры рабочей точки
|
Производительность, Q |
150 м³/ч |
|
Напор, Н |
24 м |
|
Потребляемая мощность в рабочей точке, Nпотр2. |
17,4 кВт |
|
КПД агрегата, η |
53 % |
Характеристики насоса
|
Вариант монтажа насоса |
«сухой» горизонтальный монтаж |
|
Условный диаметр напорного патрубка, Ду, мм |
125 |
| Условный диаметр входного патрубка, Ду, мм | 150 |
|
Тип рабочего колеса |
одноканальное |
|
Фактический диаметр рабочего колеса, мм |
283 |
|
Рекомендуемая глубина погружения, м |
не более 10 |
|
Максимальный размер перекачиваемых частиц, мм |
50 |
|
Тип уплотнения вала |
торцовое |
|
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
|
Материал рабочего колеса |
чугун СЧ20 |
|
Материал корпуса спирального |
чугун СЧ20 |
Параметры электродвигателя
|
Номинальная мощность, кВт |
22 |
|
Напряжение, В |
380 |
|
Частота тока, Гц |
50 |
|
Номинальный ток, А |
42 |
|
Число полюсов |
4 |
|
Частота вращения, об/мин |
1460 |
|
Сos φ |
0,85 |
|
КПД эл. двигателя |
88 |
|
Соединение обмоток по схеме |
★ |
|
Класс нагревостойкости |
F |
|
Способ охлаждения электродвигателя |
погружной электродвигатель с рубашкой охлаждения; |
|
Способ защиты электродвигателя |
влаго - термозащита |
|
Степень защиты электродвигателя |
IP 68 |
|
Длина встроенного электрического кабеля |
10 м |
|
Количество жил кабеля |
3+1+3 |
|
Сечение жил |
10+6+2,5 |
|
Изоляция кабеля |
маслостойкая |
|
Исполнение шкафа защиты, поставляемого в комплекте с насосом |
без шкафа защиты и управления |
Ресурсы
|
Средняя наработка на отказ |
не менее 7000 часов |
|
Средний ресурс до главного техобслуживания |
не менее 20000 часов |
|
Средний срок службы |
не менее 20 лет |
|
Масса насосного агрегата без шкафа управления |
560 кг |
