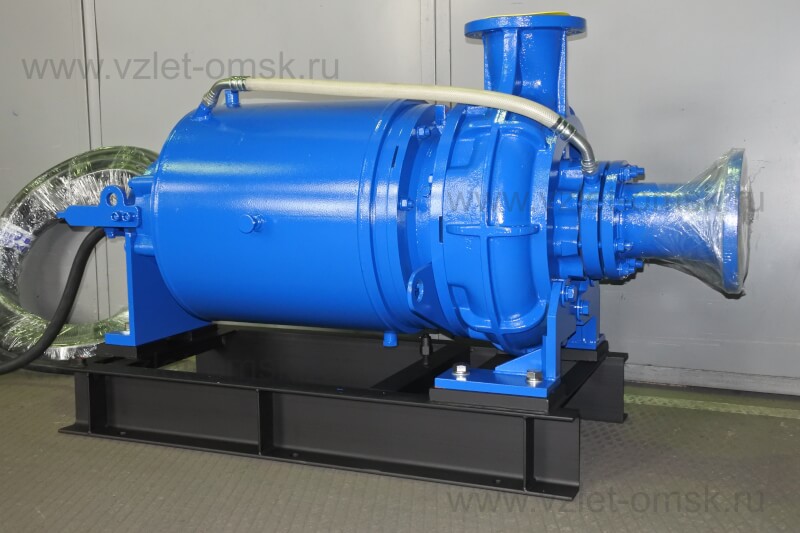

Фото погружного насоса Иртыш РФ2 125/315.331.89-37/4-216Насос Иртыш РФ2 125/315.331.89-37/4-216

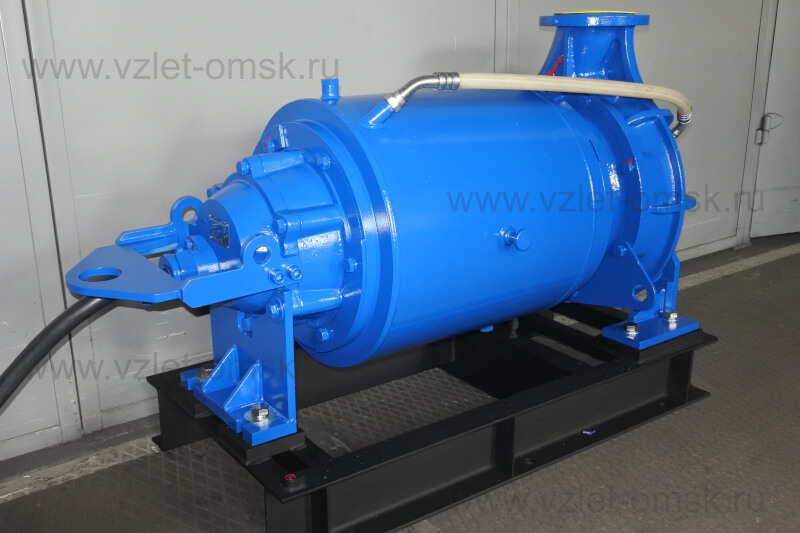

Фото погружного насоса Иртыш РФ2 125/315.331.89-37/4-216

Погружной насос Иртыш РФ2 125/315.331.89-37/4-216

Цена по запросу
  • Описание
  • Характеристики
  • Видео

Насос РФ2 125/315.331.89-37/4-216

Р - погружной электродвигатель с принудительным охлаждением;
Ф - гидравлическая часть насоса предназначена для перекачивания сточных вод;
2 - в насосе установлено двух - канальное рабочее колесо;
125 - номинальный диаметр напорного патрубка, мм;
315 - номинальный диаметр рабочего колеса, мм;
331 - фактический диаметр рабочего колеса, мм;
89 - спец.условие заказчика;
- без обозначения стандартная длина кабеля 10 метров;
37 - номинальная мощность электродвигателя, кВт;
4 - число полюсов электродвигателя;
2 - стационарный моноблочный горизонтальный;
1 - ручного управления;
6 - влаго-термозащита, контроль температуры подшипников;

Насос укомплектован шкафом управления Иртыш ШУ1-1.37.6-31

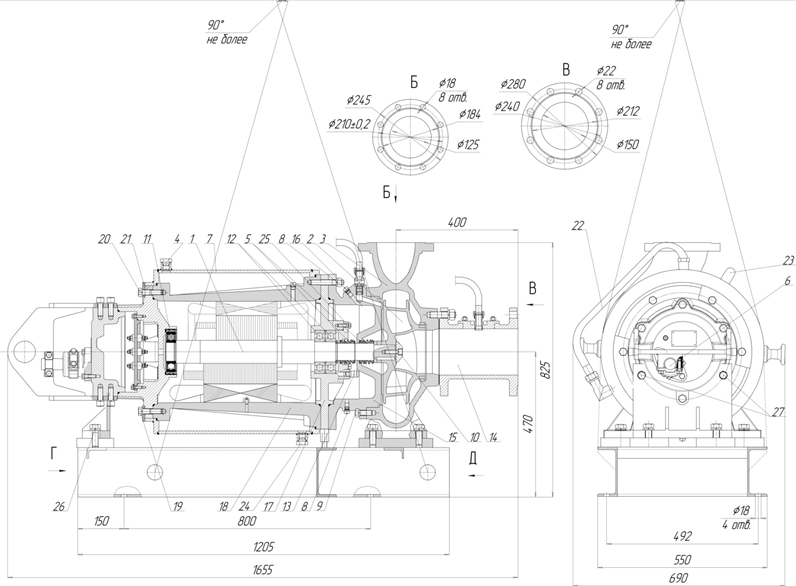

1. Электродвигатель;
2. Колесо рабочее;
3. Корпус спиральный;
4. Пробка для удаления воздуха из рубашки охлаждения;
5. Торцовое уплотнение;
6. Встроенный кабель;
7. Рубашка охлаждения;
8. Пробка масляной камеры для заливки и слива масла;
9. Метизы крепления корпуса камеры к корпусу спиральному;
10. Метизы крепления колеса рабочего;
11. Подшипник;
12. Подшипник;
13. Датчик влажности;
14. Патрубок входной;
15. Корпус камеры;
16. Метизы крепления корпуса камеры и стакана подшипника к корпусу электродвигателя;
17. Стакан подшипника;
18. Корпус электродвигателя;
19. Метизы крепления опоры подшипника к корпусу электродвигателя;
20. Метизы крепления рубашки охлаждения;
21.Полукольцо;
22. Трубопровод подвода охлаждающей жидкости;
23. Трубопровод отвода охлаждающей жидкости;
24. Пробка для слива охлаждающей жидкости из рубашки охлаждения;
25. Метизы крепления крышки камеры к корпусу камеры;
26. Метизы крепления лапы опорной к раме;
27 Метизы крепления лапы опорной к опоре подшипника.

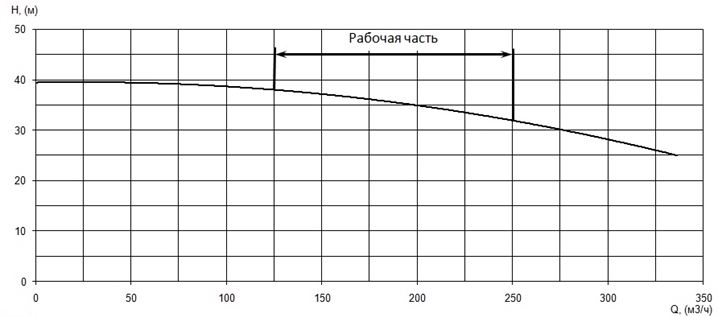

Производительность, Q

200

м³/ч

Напор, Н

35

м

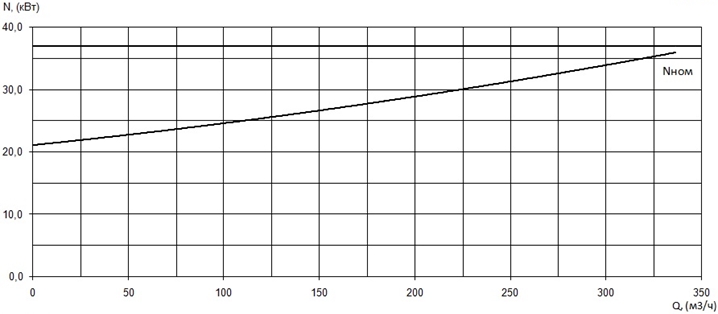

Потребляемая мощность в рабочей точке, Nпотр

29

кВт

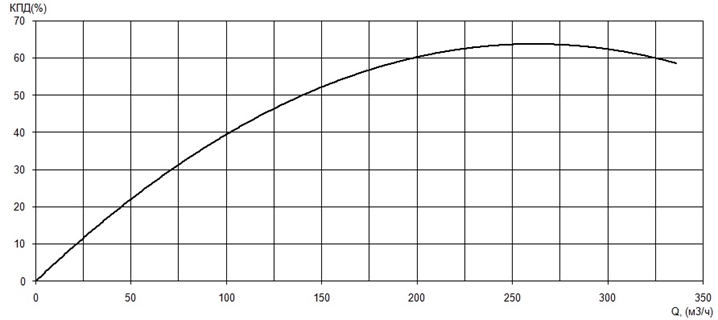

КПД агрегата, η

60

%

Вариант монтажа насоса

стационарный моноблочный горизонтальный

Условный диаметр напорного патрубка, Ду, мм

125

Тип рабочего колеса

двух-канальное;

Фактический диаметр рабочего колеса, мм

331

Рекомендуемая глубина погружения, м

не более 10

Максимальный размер перекачиваемых частиц, мм

60

Тип уплотнения вала

торцовое

Материал вращающейся части и неподвижного кольца торцового уплотнения

карбид кремния

Материал рабочего колеса

чугун СЧ20

Материал корпуса спирального

чугун СЧ20

Номинальная мощность, кВт

37

Напряжение, В

380

Частота тока, Гц

50

Номинальный ток, А

72

Число полюсов

4

Частота вращения, об/мин

1470

Сos φ

0,85

КПД эл. двигателя

92

единение обмоток по схеме

звезда

Класс нагревостойкости

F

 Способ охлаждения электродвигателя

погружной электродвигатель с принудительным охлаждением

Способ защиты электродвигателя

влаго-термозащита;

Степень защиты электродвигателя

IP68;

Длина встроенного электрического кабеля, м

10

Количество жил кабеля, шт.

3+1+3

Сечение жил, мм²

25+10+2,5

Изоляция кабеля

маслостойкая

Исполнение шкафа защиты, поставляемого в комплекте с насосом

ручного управления

Средняя наработка на отказ

не менее 7000 часов

Средний ресурс до главного техобслуживания

не менее 20000 часов

Средний срок службы

не менее 20 лет

Масса насосного агрегата без шкафа управления

1000 кг

Модель насоса
РФ
Расход
200
Напор
35
Тип всасывания
нормальновсасывающие
Вариант монтажа
стационарный
Установка
горизонтальная
Тип привода
электрический
Тип рабочего колеса
лопастное
Номинальная мощность, кВт
37
Охлаждение
с рубашкой охлаждения IP68
Взрывозащита
без взрывозащиты
Тип перекачиваемой среды
канализация (фекальные стоки, промышленные стоки, бытовые стоки, ливневые стоки)
Способ установки
погружной
