Погружной насос Иртыш РФ2 200/450.430.78-25-37/6-206 - Описание
- Характеристики
- Видео
Расшифровка обозначения
Насос РФ2 200/450.430.78-25-37/6-206:
Р - погружной электродвигатель с рубашкой охлаждения;
Ф - гидравлическая часть насоса предназначена для перекачивания сточных вод;
2 - в насосе установлено двух канальное рабочее колесо;
200 - номинальный диаметр напорного патрубка, мм;
450 - номинальный диаметр рабочего колеса, мм;
430 - фактический диаметр рабочего колеса, мм;
78 - спец. исполнение насоса со сдвижной рамой;
25 - длина встроенного кабеля 25 метров;
37 - номинальная мощность электродвигателя, кВт;
6 - число полюсов электродвигателя;
2 - стационарный моноблочный горизонтальный;
0 - без шкафа защиты и управления;
6 - насос с датчиками температуры в обмотках статора и влажности в масляной камере;
Условия гарантии и шкафы управления
На насос без шкафа управления предоставляется гарантия 12 месяцев.
Гарантийный срок 24 месяца предоставляется на насосы Иртыш, укомплектованные шкафами управления Иртыш.
Шкаф управления Иртыш контролирует работу насоса по датчикам, установленным в основных узлах насоса Иртыш, и обеспечивает необходимую защиту электрической части, что гарантирует длительную и безаварийную работу насоса.
Для работы в автоматическом режиме насос или группу насосов мощностью более 3 кВт необходимо подключать через плавный пуск или частотный регулятор.
Для эксплуатации насоса в автоматическом режиме рекомендуем взамен данного насоса применить однонасосный комплект (насос и шкаф управления) Иртыш РФ2 200/450.430.78-25-37/6-236.
Для эксплуатации насоса в ручном режиме рекомендуем взамен данного насоса применить однонасосный комплект (насос и шкаф управления) Иртыш РФ2 200/450.430.78-25-37/6-216.

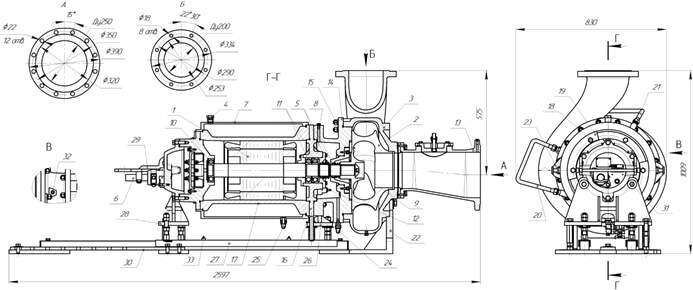

Общий вид и габаритные размеры электронасоса
1. Электродвигатель;
2. Колесо рабочее;
3. Корпус спиральный;
4. Пробка для удаления воздуха из рубашки охлаждения;
5. Торцовое уплотнение;
6. Встроенный кабель;
7. Рубашка охлаждения;
8. Пробка масляной камеры для заливки масла;
9. Метизы крепления колеса рабочего;
10. Подшипник;
11. Подшипник;
12. Датчик влажности;
13. Патрубок входной;
14. Корпус камеры;
15. Гайки крепления корпуса камеры к корпусу спиральному;
16. Стакан подшипника;
17. Корпус электродвигателя;
18. Метизы крепления рубашки охлаждения;
19. Полукольцо;
20. Трубопровод подвода охлаждающей жидкости;
21. Трубопровод отвода охлаждающей жидкости;
22. Лапа передняя;
23. Транспортировочная проушина;
24. Кран для слива масла с корпуса камеры;
25. Кран для слива охлаждающей жидкости из рубашки охлаждения;
26. Лапа средняя;
27. Башмак;
28. Лапа задняя;
29. Ручка;
30. Рейка упорная;
31. Метизы крепления задней лапы к насосу;

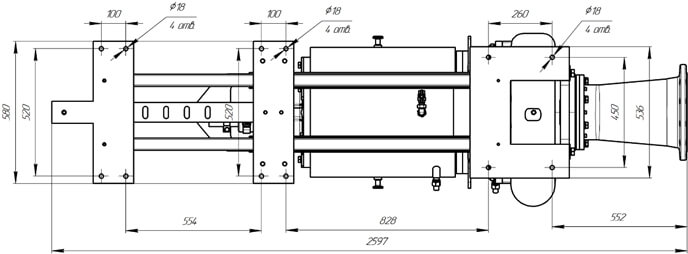

Общий вид и габаритные размеры электронасоса

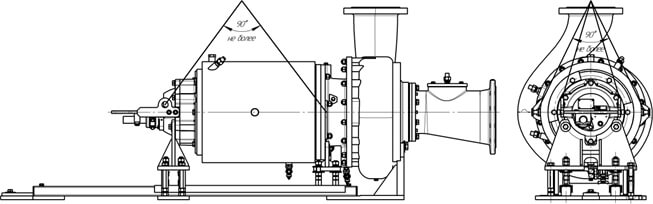

Схема строповки электронасоса

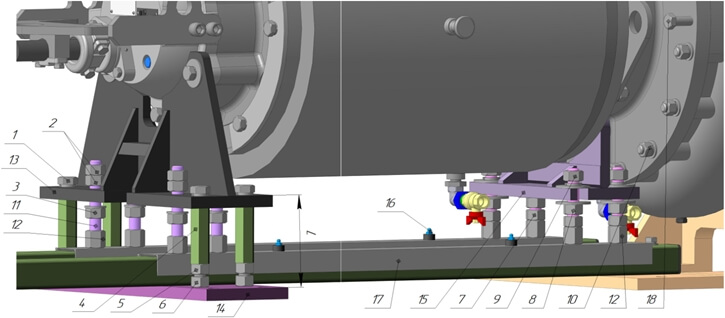

Крепёжные элементы тележки

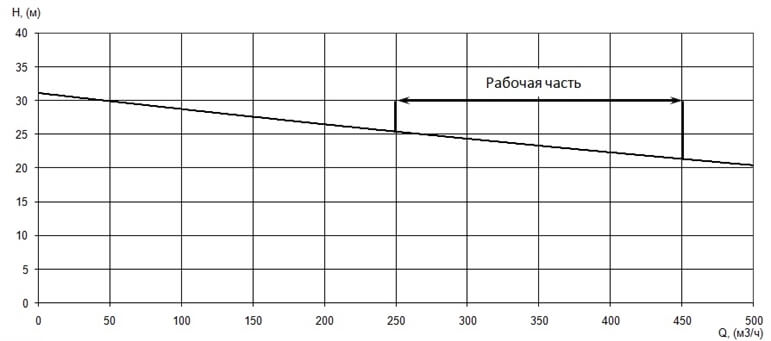

Параметры рабочей точки
|
Производительность, Q |
350 м³/ч |
|
Напор, Н |
23 м |
|

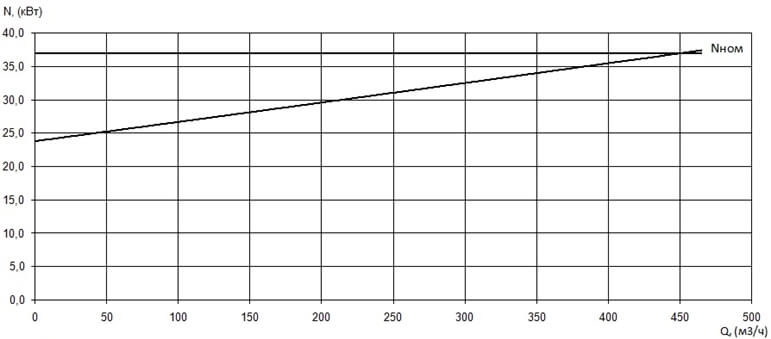

Потребляемая мощность в рабочей точке, Nпотр |
34 кВт |
|

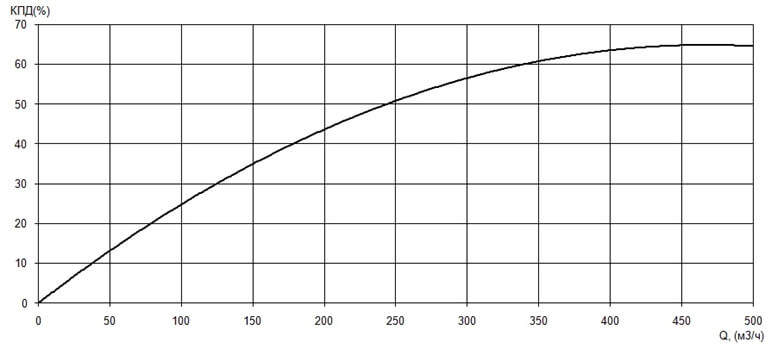

КПД агрегата, η |
60 % |
Характеристики насоса
|
Вариант монтажа насоса |
«сухой» горизонтальный монтаж |
|
Условный диаметр напорного патрубка, Ду, мм |
200 |
|
Условный диаметр входного патрубка, Ду, мм |
250 |
|
Тип рабочего колеса |
двухканальное |
|
Фактический диаметр рабочего колеса, мм |
430 |
|
Рекомендуемая глубина погружения, м |
не более 10 |
|
Максимальный размер перекачиваемых частиц, мм |
90 |
|
Тип уплотнения вала |
торцовое |
|
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
|
Материал рабочего колеса |
чугун СЧ20 |
|
Материал корпуса спирального |
чугун СЧ20 |
Параметры электродвигателя
|
Номинальная мощность, кВт |
37 |
|
Напряжение, В |
380 |
|
Частота тока, Гц |
50 |
|
Номинальный ток, А |
71,6 |
|
Число полюсов |
6 |
|
Частота вращения, об/мин |
975 |
|
Сos φ |
0,86 |
|
КПД эл. двигателя |
91,3 |
|
Соединение обмоток по схеме |
D |
|
Класс нагревостойкости |
F |
|
Способ охлаждения электродвигателя |
погружной электродвигатель с рубашкой охлаждения; |
|
Способ защиты электродвигателя |
влаго - термозащита; |
|
Степень защиты электродвигателя |
IP 68; |
|
Длина встроенного электрического кабеля, м |
25 |
|
Количество жил кабеля, шт. |
3+1+3 |
|
Сечение жил, мм² |
25+10+2,5 |
|
Изоляция кабеля |
маслостойкая |
Ресурсы
|
Средняя наработка на отказ |
не менее 7000 часов |
|
Средний ресурс до главного техобслуживания |
не менее 20000 часов |
|
Средний срок службы |
не менее 20 лет |
|
Масса насосного агрегата |
1190 кг |
