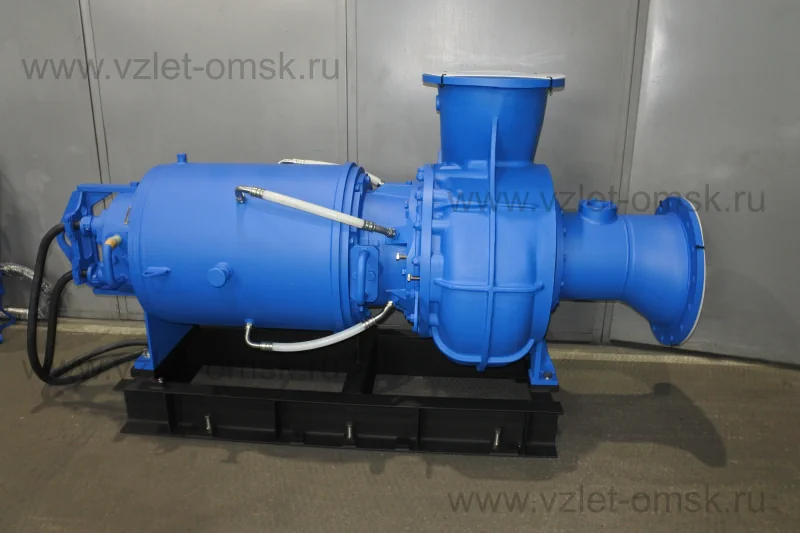

Погружной насос Иртыш РФ2 400/650.659-132/8-216

Цена по запросу
  • Описание
  • Характеристики
  • Видео

Насос РФ2 400/650.659-132/8-216

Р - погружной электродвигатель с принудительным охлаждением;
Ф - гидравлическая часть насоса предназначена для перекачивания сточных вод;
2 - в насосе установлено двух - канальное рабочее колесо;
400 - номинальный диаметр напорного патрубка, мм;
650 - номинальный диаметр рабочего колеса, мм;
659 - фактический диаметр рабочего колеса, мм;
- без обозначения, стандартная длина кабеля 10 метров;
132 - номинальная мощность электродвигателя, кВт;
8 - число полюсов электродвигателя;
2 - стационарный моноблочный горизонтальный;
1 - ручного управления;
6 - влаго-термозащита;

Насос укомплектован шкафом управления Иртыш ШУ1-1.132.6-21

1. Электродвигатель;
2. Колесо рабочее;
3. Корпус спиральный;
4. Торцовое уплотнение;
5. Торцовое уплотнение;
6. Рама с плитой;
7.Аппарат направляющий;
8. Пробка масляной камеры для заливки масла;
9. Метизы крепления корпуса камеры и стакана подшипника к корпусу электродвигателя;
10. Метизы крепления колеса рабочего;
11. Подшипник;
12. Подшипники;
13. Датчик влажности;
14. Пробка для слива охлаждающей жидкости из рубашки охлаждения;
15. Корпус камеры;
16. Метизы крепления проставки к корпусу спиральному;
17. Стакан подшипника;
18. Корпус электродвигателя;
19. Метизы крепления крышки камеры к корпусу камеры;
20. Крышка камеры;

21. Крышка подшипника;
22. Метизы крепления крышки подшипника к стакану подшипника;
23. Крышка подшипника верхняя;
24. Метизы крепления крышки подшипника верхней к стакану подшипника;
25. Пробка масляной камеры для слива масла;
26. Пробка для выпуска воздуха из рубашки охлаждения;
28. Опора подшипника;
29. Трубопровод подвода охлаждающей жидкости в рубашку охлаждения;
30. Трубопровод отвода охлаждающей жидкости из рубашки охлаждения;
31. Лапа задняя;
32. Рубашка охлаждения;
33. Полукольцо;
34. Цапфы;
36. Метизы крепления аппарата направляющего;
37. Патрубок входной.

Производительность, Q

1200

м³/ч

Напор, Н

24

м

Потребляемая мощность в рабочей точке, Nпотр

105

кВт

КПД агрегата, η

71

%

Вариант монтажа насоса

стационарный моноблочный горизонтальный

Условный диаметр напорного патрубка, Ду, мм

400

Тип рабочего колеса

двух - канальное

Фактический диаметр рабочего колеса, мм

659

Рекомендуемая глубина погружения, м

не более 10

Максимальный размер перекачиваемых частиц, мм

150

Тип уплотнения вала

торцовое

Материал вращающейся части и неподвижного кольца торцового уплотнения

карбид кремния

Материал рабочего колеса

чугун СЧ20

Материал корпуса спирального

чугун СЧ20

Номинальная мощность, кВт

132

Напряжение, В

380/660

Частота тока, Гц

50

Номинальный ток, А

253/146

Число полюсов

8

Частота вращения, об/мин

740

Сos φ

0,84

КПД эл. двигателя

94,5

Соединение обмоток по схеме

звезда

Класс нагревостойкости

F

Способ охлаждения электродвигателя

погружной электродвигатель с принудительным охлаждением

Способ защиты электродвигателя

влаго-термозащита

Степень защиты электродвигателя

IP 68;

Длина встроенного электрического кабеля, м

10

Количество жил кабеля, шт.

3+1+3

Сечение жил, мм²

50+16+1

Изоляция кабеля

маслостойкая

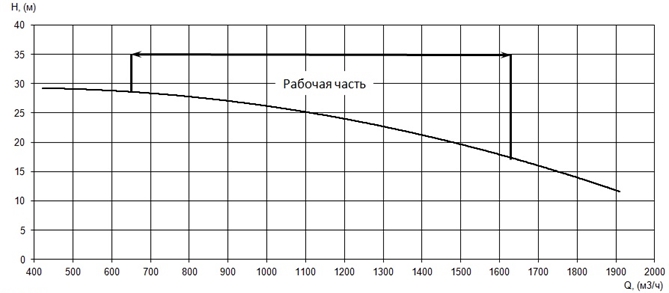

Производительность

Мощность

КПД

Средняя наработка на отказ, часов, не менее

7000

Средний ресурс до главного техобслуживания, часов, не менее

20000

Средний срок службы, лет, не менее

20

Масса насосного агрегата без шкафа управления, кг.

4000

Модель насоса
РФ
Расход
1200
Напор
24
Тип всасывания
нормальновсасывающие
Вариант монтажа
стационарный
Установка
горизонтальная
Тип привода
электрический
Тип рабочего колеса
лопастное
Номинальная мощность, кВт
132
Охлаждение
с рубашкой охлаждения IP68
Взрывозащита
без взрывозащиты
Тип перекачиваемой среды
канализация (фекальные стоки, промышленные стоки, бытовые стоки, ливневые стоки)
Способ установки
погружной
