Насос РФ3 200/400.435-15-132/4-216
Р - погружной электродвигатель с принудительным охлаждением;
Ф - гидравлическая часть насоса предназначена для перекачивания сточных вод;
3 - в насосе установлено трех - канальное рабочее колесо;
200 - номинальный диаметр напорного патрубка, мм;
400 - номинальный диаметр рабочего колеса, мм;
435 - фактический диаметр рабочего колеса, мм;
15 - длина кабеля 15 метров;
132 - номинальная мощность электродвигателя, кВт;
4 - число полюсов электродвигателя;
2 - стационарный моноблочный горизонтальный;
1 - ручного управления;
6 - влаго-термозащита.
Насос укомплектован шкафом управления Иртыш ШУ1-1.132.6-31

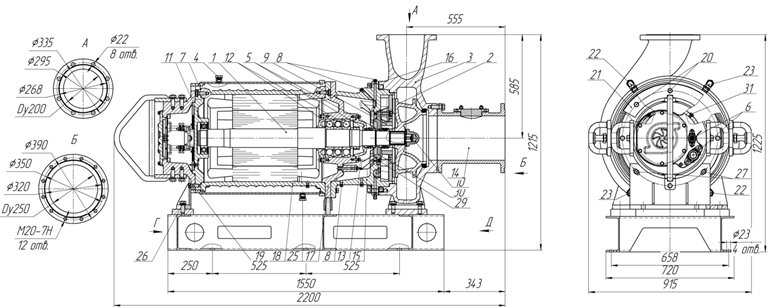

2. Колесо рабочее;
3. Корпус спиральный;
4. Пробка для выпуска воздуха из рубашки охлаждения;
5. Торцовое уплотнение;
6. Кабель (-ли);
7. Рубашка охлаждения;
8. Пробка масляной камеры для заливки масла;
9. Аппарат направляющий;
10. Метизы крепления колеса рабочего;
11. Подшипник;
12. Подшипник (-ки);
13. Датчик влажности;
14. Патрубок;
15. Корпус камеры;
16. Метизы крепления корпуса камеры к корпусу спиральному;
17. Стакан подшипника;
19. Метизы крепления крышки верхней к опоре подшипника;
20. Метизы крепления полукольца рубашки охлаждения к опоре подшипника;
21. Полукольцо;
22. Трубопровод подвода охлаждающей жидкости;
23. Трубопровод отвода охлаждающей жидкости;
25. Пробка для слива жидкости из рубашки охлаждения;
26. Метизы крепления лапы к раме;
27. Метизы крепления лапы к насосу;
29. Метизы крепления крышки корпуса камеры;
30. Крышка корпуса камеры;
31. Пробка для контроля уровня масла.
|
Производительность, Q |
550 |
м³/ч |
|
Напор, Н |
45 |
м |
|
Потребляемая мощность в рабочей точке, Nпотр |
117 |
кВт |
|

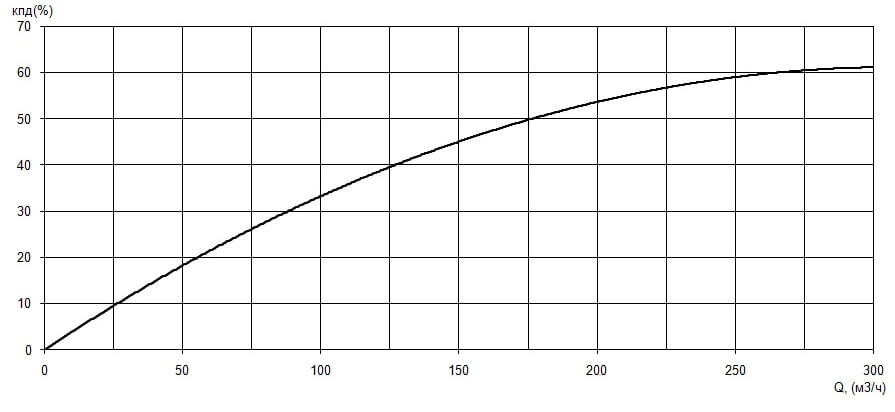

КПД агрегата, η |
56 |
% |
|
Вариант монтажа насоса |
стационарный моноблочный горизонтальный |
|
Условный диаметр напорного патрубка, Ду, мм |
200 |
|
Тип рабочего колеса |
трех - канальное |
|
Фактический диаметр рабочего колеса, мм |
435 |
|
Рекомендуемая глубина погружения, м |
не более 30 |
|
Максимальный размер перекачиваемых частиц, мм |
100 |
|
Тип уплотнения вала |
торцовое |
|
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
|
Материал рабочего колеса |
чугун СЧ20 |
|
Материал корпуса спирального |
чугун СЧ20 |
|
Номинальная мощность, кВт |
132 |
|
Напряжение, В |
380/660 |
|
Частота тока, Гц |
50 |
|
Номинальный ток, А |
238/137 |
|
Число полюсов |
4 |
|
Частота вращения, об/мин |
1485 |
|
Сos φ |
0,88 |
|
КПД эл. двигателя |
95,8 |
|
Соединение обмоток по схеме |
D/звезда |
|
Класс нагревостойкости |
F |
|
Способ охлаждения электродвигателя |
погружной электродвигатель с принудительным охлаждением; |
|
Способ защиты электродвигателя |
влаго-термозащита, |
|
Степень защиты электродвигателя |
IP 68; |
|
Длина встроенного электрического кабеля, м |
15 |
|
Количество жил кабеля, шт. |
3+3+1 |
|
Сечение жил, мм² |
1+50+16 |
|
Изоляция кабеля |
маслостойкая |
|
Средняя наработка на отказ, часов, не менее |
7000 |
|
Средний ресурс до главного техобслуживания, часов, не менее |
20000 |
|
Средний срок службы, лет, не менее |
20 |
|
Масса насосного агрегата без шкафа управления, кг. |
2000 |
